КИТ-КНС представляет собой подземный цилиндрический резервуар, в котором установлены 2 насоса марки КИТ-КПА 200/22.150.15.380.2к и скомплектованы требуемой обвязкой трубопроводов.

Материал корпуса; пластик (ПНД), стеклопластик, металл с антикоррозийным покрытием. Материал внутренних комплектующих –нержавеющая сталь, чугун.

5.1 Технические параметры КИТ-КПА 200/22.150.22.380.2к

Расход 200 , напор 22 метров, частота вращения 1450 об/мин., мощность двигателя 22кВт, КПД двигателя при полной нагрузке 73%, вес насоса 430кг, максимальный проход 60 мм, диаметр напорного патрубка 150мм.

Канализационные насосы КИТ КПА выпускаются в чугунном корпусе значительной толщины, состоят из всасывающей улитки и двигателя. Всасывающая улитка находится в нижней части погружного насоса, основу составляют двухканальное рабочее колесо и корпус. Двухканальное рабочее колесо обеспечивает перекачку жидкостей с присутствием во взвеси коротковолокнистых твердых частиц диаметром до 150 мм. Насосы данной серии имеют 1-3 ступенчатый мотор. Между всасывающей улиткой и двигателем находится двух конечная механическая манжета. Все статичные соединения произведены с помощью кольцевых уплотнений.

Рисунок 5.1 Насос канализационный КИТ КПА 200/22.150.22.380.2к

5.2 Комплектация насосной станции «КИТ-КНС»

Корпус цилиндрический из пластика (металла, стеклопластика ) с автоматической трубной муфтой, внутренними трубопроводами, запорной арматурой, направляющей штангой для поплавковых выключателей, крышкой. Для улавливания плавающего мусора напротив подводящего коллектора предусмотрена сороулавливающая корзина.

В нижней части резервуара, а именно в воронке, установлены два насоса кит кпа «200/22.150.22.380.2к» погружного типа с всасывающими патрубками марки «КИТ». Насосы установлены с возможностью вертикального перемещения по направляющим, и крепятся к трубному узлу

без болтовых соединений по средствам скользящего захватного устройства, что значительно облегчает монтаж/демонтаж и техническое обслуживание самих насосов и арматуры. От каждого насоса идет напорная труба, на которой находиться запорная арматура. На всю длину насосной станции установлена лестница.

Поплавковые датчики включения /отключения насосов; поплавок общего отключения насосов, поплавок срабатывания одного из насосов, поплавок включения другого насоса, поплавок подачи аварийного сигнала.

Все насосы и поплавки подключены к шкафу управления насосами марки «КИТ ШУ». Работа насосов осуществляется в автоматическом режиме при подаче сигналов от поплавковых выключателей установленных внутри КИТ- КНС.

Внутри корпуса расположена площадка обслуживания, служащая для размещения персонала обслуживающего запорную арматуру, находящуюся на напорных трубопроводах.

6 ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ ЗАГРЯЗНЕНИЯ В СТОЧНОЙ ВОДЕ ПЕРЕД ОЧИСНЫМИ СООРУЖЕНИЯМИ

Концентрация загрязнений бытовых сточных вод рассчитывается по суточному количеству загрязняющих веществ на одного жителя и величине удельной нормы водоотведения. Перечень загрязнений в хозяйственно бытовых сточных водах и их количество приведены в таблице 6.1.

Таблица 6.1. концентрация загрязнений в хозяйственно-бытовых сточных водах.

Концентрацию загрязнений в хозяйственно-бытовых сточных принимаем по заданию ; мг/л, мг/л, мг/л, мг/л, мг/л

Нормативно допустимые концентрации веществ для сброса в водоём рыбохозяйственного назначения; мг/л, мг/л, мг/л, мг/л, мг/л.

7 РАСЧЕТ ОЧИСТНЫХ СООРУЖЕНИЙ

7.1 Рачет приемной камеры

От канализационной насосной станции по напорным трубопроводам сточные воды направляются в приемную камеру очистных сооружений ,которая обеспечивает гашение избыточного напора воды .

Размеры камеры принимаем по [2] для производительности 2354 м³/сут. С размерами: А=1,5м, B=1,2м, H=1,5м, h=700

Рисунок 7.1 Приемная камера очистных сооружений

7.2 Расчет тангенциальных песколовок

Принцип действия песколовки основан на том, что под влиянием сил тяжести частицы, удельный вес которых больше, чем удельный вес воды, по мере движения их вместе с водой в резервуаре выпадают на дно. Песколовки рассчитаны на скорость движения воды, при которой выпадают только наиболее тяжелые минеральные загрязнения, мелкие же органические частицы не оседают.

Тангенциальные песколовки имеют круглую в плане форму и касательный подвод воды, который обеспечивает винтообразное движение жидкости по касательной к стенкам песколовки .На периферии вода движется вниз ,а в центре – вверх .

Количество отделений песколовок принимаем равным двум .

Площадь каждого отделения песколовки F определяем по формуле

где –максимально секундный расход , ;

-нагрузка на песколовку по воде при максимальном притоке ,равна 90

Диаметр каждого отделения D

Глубина и высота конусной части песколовки

Суточный объем осадка ,накапливающегося в песколовке

где N-население пункта, 10000 чел;

период между выгрузками осадка из песколовок

Полная строительная высота песколовки

(7.6)

Накопленный в песколовках осадок имеет большую влажность 98%-99%. Песок отводится на пековые площадки через пульпопровод.

7.3 Расчет двухъярусных отстойников

Отстойники представляют собой круглые в пане резервуары с коническим днищем. Сточная вода поступает через подводящий лоток в осадочные желоба, где происходит выпадение оседающих взвешенных веществ. Осветленная вода из желобов переливается в сборный лоток,

а затем поступает в отводящий. Выпавший осадок сползает через щели в осадочных желобах в иловую камеру, где происходит сбраживание и его уплотнение. Из иловой камеры осадок удаляется под гидростатическим напором по трубе в иловый колодец. Пропускная способность отстойника при времени отстаивания 1,5 часа -16,5 литров в секунду .

Сбраживания осадка будет происходить в конической части отстойника.Так как скорость брожения зависит от температуры жидкости ,то необходимо осуществить подогрев воды в конической части до 30 .

Продолжительность брожения 3 суток ,не допуская перехода к метановому брожению .

Первоначально назначаем эффект осветления равным 50%. При Э=50

Значение =141 мг/л

Необходимая площадь живого сечения всех желобов

где v-скорость движения вод в желобе, 5 мм/с

-максимальный секундный расход, л/с

Полезный объем всех желобов находим по формуле

(7.8)

где T-продолжительность отстаивания сточных вод в желобах,1.5ч

Принимаем ширину желоба; b - 1,1 м, длина L= 6м ,высота треугольной части желоба - 0,65 м, высота прямоугольной части – 0,5 м. Площадь одного живого сечения не более 1,5м.

Площадь одного живого сечения одного осадочного желоба

где -0,65=0,85м

К работе принимаем 2 отстойника 6 6, (высота цилиндрической части) , B=1,6 (высота конической части ).

Гидравлическая крупность частиц ,задерживаемых в отстойнике

Расчет септической камеры .

Септическая камера занимает коническую часть отстойника и часть цилиндрической.

Высота конической части

Объем конической части

Объем цилиндрической части

Необходимая высота двухъярусного отстойника

Для улучшения эффекта работы отстойника в его лотках для осветления сточных вод (желобах )устанавливают тонкослойные пластины.

Эффект осветления увеличится до 70 %,

Эффект осветления находим по формуле

Где - начальная и конечная концентрация взвешенных веществ ,мг/л

Длина пластин в ярусе

где

высота яруса тонкослойного блока равна высоте желоба, 1,15м. Длину пластин находим по формуле

Расстояние между пластинами 5 см.

Количество осадка накапливающегося за сутки

где -влажность осадка 96% , –плотность осадка равная 1

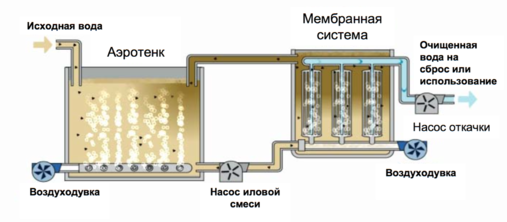

7.4 Расчет мембранного биореактора SIEMENS

Для биологической очистки принимаем мембранный биореактор SIEMENS EXPESS в виду следующих преимуществ перед традиционной очисткой активным илом

- снижение прироста избыточной биомасы МБР за счет длительности времени пребывания без увеличения объема( высокая концентрация ила, 8г/л).

-сокращения состава очистных сооружений (не требуется доочистка обеззараживания ).

Характеристики
