Редактирование выделенного элемент осуществляется через меню Формат, в котором появляется пункт для редактирования соответствующего элемента, либо нажатием клавиатурной комбинации Ctrl-1, которая позволяет произвести форматирование текущей ячейки, диапазона, элемента диаграммы или объекта.

Выделенный элемент можно перемещать, менять его размеры методом буксировки, а также удалять, нажав клавишу Del.

• Выделите диаграмму, щелкнув по области диаграммы

• Последовательно нажимая клавишу ↑ на клавиатуре обратите внимание на элементы диаграммы, присутствующие в построенной вами диаграмме.

• Удалите легенду

• Отбуксируйте название оси X (категорий) в правый нижний угол области диаграммы

• Измените размеры области построения диаграммы так, чтобы она занимала максимальный размер внутри области диаграммы. Выберите подходящий цвет заливки области построения (по нашему мнению для черно-белых принтеров наиболее целесообразно применять прозрачную заливку).

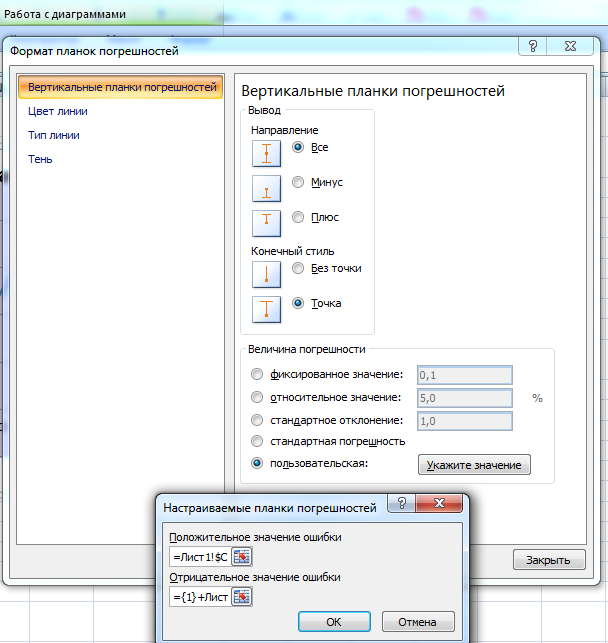

• Отобразите на диаграмме погрешности вычисления. Для этого выделите кривую (она имеет название Ряд «p,МПа» ), на вкладку Макет. Затем в Анализе выбираем Планки погрешностей по стандартным ошибкам. Нажимаем правой кнопкой на полученные планки и выбираем Формат планок погрешностей в который выбераем вид показа – обе планки погрешностей. В Велечине погрешностей ставим маркер напротив значения Пользовательская величина погрешностей , в графе «+» введите диапазон положительной погрешности, вычисленной Вами =Лист1!$C$14:$K$14 (это можно сделать и мышью, выделяя соответствующий диапазон в таблице), а в графе «-»=Лист1!$C$15:$K$15

• Добавьте (если их нет) линии сетки для значений по оси X. Для этого в меню Диаграмма выберите пункт Параметры диаграммы и на вкладке Линии сетки щелкните по пункту ОсьX – основные линии, после чего нажмите кнопку OK (на вкладке макет)

• Отформатируйте осьY так, чтобы график занимал всю область построения диаграммы. Для этого после выделения оси и перехода в окно редактирования одним из указанных выше способов (например с помощью клавиатурной комбинации Ctrl-1) выберите вкладку Шкала и в графе Максимальное значение поставьте максимальное значение давления в исходной таблице – 20. Посмотрите другие вкладки в окне форматирования оси. Возможно Вы захотите изменить и другие параметры и внешний вид элементов оси.

• Измените название оси категорий так, чтобы размерность объема была поставлена правильно: не см3, а см³. Для это выделите название оси, затем выделите цифру 3 в размерности, нажмите клавиатурную комбинацию Ctrl-1 и в открывшемся окне форматирования шрифта щелкните мышью по пункту Верхний индекс раздела Эффекты.

1. Проанализируйте, начиная с какой точки график изменения объема становится линейным. По-видимому это будет точка, соответствующая давлению 4 МПа. Определите параметры прямой, которой можно аппроксимировать кривую изменения давления на линейном участке. Для этого следует воспользоваться встроенной функцией ЛИНЕЙН, позволяющей построить функцию вида y=b+m1*x1+mi*xi на основе некоторого массива исходных данных методом наименьших квадратов. Функция ЛИНЕЙН относится к категории статистических. В данном случае воспользуемся «ручным» набором, без использования мастера функций.

Синтаксис функции

ЛИНЕЙН(известные_значения_y; известные_значения_x; константа; статистика)

• Константа - это логическое значение, которое указывает, требуется ли, чтобы константа b была равна 0. Если константа имеет значение ИСТИНА (1), то b вычисляется обычным образом.

• Статистика - это логическое значение, которое указывает, требуется ли вернуть дополнительную статистику по регрессии. Если статистика имеет значение ЛОЖЬ (0), то функция ЛИНЕЙН возвращает только коэффициенты m и постоянную b.

1. Выделите диапазон ячеек C18:D18, затем в строке формул наберите следующую формулу =ЛИНЕЙН(C13:G13;C12:G12;1;0) и нажмите клавиатурную комбинацию Ctrl-Shift-Enter (по этой клавиатурной комбинации вводится единая формула для всего массива). Обратите внимание, что после ввода клавиатурной комбинации Ctrl-Shift-Enter набранная формула заключается в фигурные скобки, что означает, что это формула массива, а не одной ячейки, а в ячейках C18:D18 появляются значения.

2. Постройте прямую, аппроксимирующую график на линейном участке, на той же диаграмме. Для этого сначала необходимо сформировать массив данных, а затем изменить диаграмму.

• В ячейку C20 введите формулу =$D$18+$C$18*C12 (вспомните, что для превращения относительной ссылки в абсолютную не обязательно вручную вводить знаки $ - достаточно нажать клавишу F4)

• Распространите формулу из ячейки C20 на диапазон C20:K20

• Выделите диаграмму на Листе2, затем в меню Диаграмма выберите пункт Добавить данные

• Для ввода в окно Диапазон нового ряда данных щелкните по закладке Лист1, в нем курсором мыши выделите диапазон C20:J20 и нажмите кнопку OK – на диаграмме появится график прямой.

1. Вычислите приведенный модуль объемной упругости рабочей жидкости, для чего в ячейку A24 введите формулу (5), которая будет иметь вид =A22*C18

2. Отформатируйте таблицу.

• Расположите заголовке по центру диапазона столбцов. Для этого выделите нужный диапазон столбцов и нажмите кнопку (Центрировать по выделению) на панели инструментов Форматирование. Проделайте это для диапазонов A1:K1; C2:K2; A11:K11; A19:K19

• В необходимых местах добавьте линии границ ячеек. Выделите ячейки A2:K10, нажмите клавиатурную комбинацию Ctrl-1, выберите вкладку Границы, отметьте Все внешние и внутренние границы. Для ячеек K5,K8 уберите верхнюю и нижнюю границу (выделите ячейки, Ctrl-1, убрать границы). Аналогично оформите таблицы в диапазонах A12:K15; A17:D18; B20:K20.

• Измените формат показателей степени в размерностях см3. Для это нужной ячейке выделите цифру 3 в размерности, нажмите клавиатурную комбинацию Ctrl-1 и в открывшемся окне форматирования шрифта щелкните мышью по пункту Верхний индекс раздела Эффекты. Повторите это для ячеек A5, A8, B12, B22.

• В ячейках A8, A10 измените символы DV на V . Для этого выделите D в соответствующих ячейках, нажмите клавиатурную комбинацию Ctrl-1 и в открывшемся окне форматирования шрифта выберите шрифт Symbol в окне Шрифт

1. Посмотрите, поместится ли созданная Вами таблица на один лист при печати. Для этого во вкладке Вид выберете функцию Разметка страницы.

Измените ширину столбцов A-K таким образом, чтобы все столбцы поместились на одной странице, и при этом все данные и надписи в столбцах были бы видны. Для плавного изменения ширины столбца достаточно щелкнуть по букве столбца мышью (выделить весь столбец) , навести указатель курсора на границу столбца (указатель примет вид двунаправленной стрелки) и отбуксировать границу в нужное место.
