Многочисленные исследования показывают, обоснование путей совершенствования технологий проводится с применением метода математического моделирования, при этом в качестве критерия оптимизации принимаются стоимостные показатели, являющиеся наиболее объективным критерием оценки эффективности. Сложность исследуемого технологического процесса вызывает необходимость его энергетической оценки, при этом качестве критерия принята энергоемкость процесса, в состав которой входят показатели мощности и производительности, определяющие стоимостные показатели.
Анализ исследований Кравцова Э.А., Александряна К.В., Грицюса А., Бабаяна В.С., Пошкявичуса В.А. показывает, что общая энергоёмкость процесса уборки камней:
Еобщ = (Nотр + Nизв + Nтран)W-1, (1)
где Nотр - мощность, затрачиваемая на внедрение рабочего органа и отрыв почвы с камнями; Nизв - мощность, затрачиваемая на извлечение камней и сепарацию от почвы; Nтран - мощность, затрачиваемая на перемещение и выгрузку камней, W - производительность машины.
Суммарная мощность на отрыв и извлечение почвы с камнями
Nk = nkBhVкм , (2)
где nk- удельная энергоёмкость разработки почвы; B - ширина захвата рабочего органа,; h- глубина выборки камней; Vкм - линейная скорость камнеуборочной машины.
Удельная энергоемкость разработки почвы зависит от удельного сопротивления резанию почвы р , коэффициента сепарации Ксп , глубины выборки камней и влажности почвы.
Сопротивления грунта, возникающие в процессе выемки грунта с камнями, производим по схеме на рис.1.
Горизонтальная составляющая сопротивления удалению камней (Р)
Р = Р + Р , (3)
где: Р.— сопротивление от сдвига тела скола почвы; Р - сопротивление выкапывания камня на поверхность.
Сопротивление сдвига Р = F1cos + F2 , (4)
где: — напряжение сдвигу почвы; F1— площадка сдвига тела скола (в плоскости рис.1а); F2 — площадка сдвига тела скола (в плоскости на рис. 1б); - угол сдвига тела скола.
Площадка сдвига F1= F3(sin1,, (5)
где F3— вертикальная проекция площади сдвига почвы, наклоненная к горизонту под углом .
Площадка сдвига F3 = (D + hсtg1) h, (6)
где: h - глубина внедрения ножа; D — средний диаметр камня, 1 — угол сдвига тела скола в плоскости ( рис.1б).
1) 0

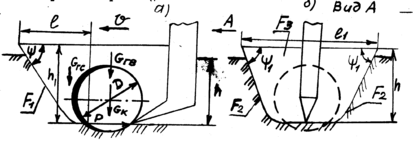

Рис.1.Расчетная схема процесса взаимодействия рабочего органа камнеуборочной машины с почвой, содержащей камни: 1) – вариант перемещения а) – вид сбоку, б) – вид по А.
Напряжение сдвигу почвы по закону Кулона:
= tg + С0 , (7)
где - напряжение вертикального сжатия почвы, tg - коэффициент внутреннего трения грунта по грунту; С0 – сцепление почвы.
Напряжение = Gпс F-1 = Gпс( F1 + F2) –1, (8)
где Gпс - сила тяжести почвы, воздействующая сверху на площадку сдвига, m – масса почвы, V = L1L/2, L1и L – ширина вынимаемого объёма.
После подстановки выражений 5 и 6 в формулу 4 с учетом выражений 7 и 8 получим
Р = { g(L1L sin1 tg)/2[(D + hсtg1) +h(cos/ sin1)] + С0}[(D + hсtg1) h(sin)-1] cos + { g(L1L sin1 tg)/2[(D + hсtg1) +h(cos/ sin1)] + С0} h2ctg(sin1)-1 (9)
Р = (Gк + G пк) cosк = g4Rк + 3hп – 3Rп ) cosк , (10)
где Gк – сила тяжести камня G пк - сила тяжести почвы над камнем; R - равнодействующая сопротивления отрыва почвы с камнем, R = Pк / cos; - угол внедрения рабочего органа в почву; к – коэффициент сопротивления трения камня с почвой, g – ускорение свободного падения.
Вертикальная составляющая сопротивления отрыва почвы с камнем
Pк = g[(D + hсtg1) h (sin)-1 + h2сtg /sin1] р+ g { D3 6-1к[1 +
(К3п/2к) (h/D – 0,5) + 3 Cо/( D к )]}, (11)
где п ,к - удельная масса почвы и камня; Cо- сцепление камня с почвой, К – коэффициент уплотнения почвы камнем, 3…3,5.
Установленные зависимости позволяет определить основные составляющие энергоёмкости процесса уборки скрытых камней и подобрать мощность базового трактора для камнеуборочной машины.
Предварительная диагностика расположения камней требует уточнений глубины их уборки в почве и подпочвенном слое. Рациональные глубины выборки камней из почвенного слоя предлагается определять по глубине корнеобитаемого слоя выращиваемых сельскохозяйственных культур, а из подпочвенного - по глубине рыхления или глубине укладки горизонтального дренажа (рис.2).
Рис. 2. Схемы расчета глубины выборки камней : мелких а) – при гладкой посадке корнеплодов и севе зерновых; б) – при гребневой посадке корнеплодов; в) – при грядовой посадке с нарезкой борозды по центру гряды; средних и крупных г) – при полосовом извлечении на поверхность почвы; д) – при адресном извлечении с предварительной эхолокационной диагностикой их характеристик; 1 – нижний корнеплод, 2 – сечение очищаемой почвы, 3 – камень, 4 - эхолокационное устройство.
В технологиях уборки скрытых камней глубина их выборки определяется в зависимости от поставленных задач: - устранения препятствия (средними и крупными) проведению глубокого рыхления до 0,7 м, прокладки дренажных и коллекторных труб до 2,0 м;- сокращения количества мелких камней в убранных корнеплодах. В процессе посадки картофеля и ухода за всходами изменяется профиль и уровень поверхности почвы. К моменту уборки корнеплодов глубина их залегания приблизительно составляет 2/3 необходимой глубины подкапывания относительно окончательного уровня поверхности почвы.
с учетом глубины залегания корнеплодов и характера движения ножа рыхлителя и экскаватора, лемеха комбайна определяется необходимая глубина извлечения корнеплодов по формуле:
hлс = hк + к + лс, (12)
где hлс – глубина хода лемеха извлекателя корнеплодов; hк - глубина залегания корнеплодов; к, лс – отклонение соответственно глубины залегания нижнего корнеплода и глубины хода лемеха.
Глубину хода ножа рыхлителя и дреноукладчика определяется по формуле:
hлм = hр + hнр + д + лм, (13)
где hлм – глубина хода ножа рыхлителя, дреноукладчика; hр - глубина перекрытия разрыхленной почвы между смежными ножами и проходами; hнр - высота от ножа рыхлителя до глубины перекрытия; д, лм, – отклонение соответственно глубины перекрытия разрыхленной почвы или дренажной трубы и глубины хода ножа рыхлителя, дреноукладчика.
Глубина выборки камней в общем виде (схема рис.2) определяется:
hам = hа + 0,5d + d +aм, (14)
где hам – глубина выбора камней; hа –очищаемый от камней слой почвы; d – диаметр камня; d – отклонение диаметра камня; aм - отклонение глубины хода ножа камнеуборочной машины.
В результате глубина выборки камней и почвенного слоя при грядовой и гребневой посадке корнеплодов определяется по формуле:
hам = hк + к + лс – (hг+ г) + 0,5d + d +aм, (15)
где hк – глубина залегания корнеплодов, к и лс - отклонение соответственно глубины залегания нижнего корнеплода и глубины хода лемеха, hг – высота гребня или гряды; г – отклонение высоты гребня или гряды.
Глубина выборки камней из подпочвенного слоя перед глубоким рыхлением и укладкой дренажных труб:
hам = hр + hнр +д + лм + 0,5d + d + aм, (16)
где hр - глубина разрыхленной полосы между смежными ножами или проходами рыхлителя, hнр - высота от низа ножа рыхлителя до гребня перекрытий, лм и д –отклонения соответственно глубины хода ножа рыхлителя или дреноукладчика и глубины перекрытий или дренажной трубы.
Глубина выборки камней из почвенного слоя определяется из баланса мощности на выборку камней и мощности двигателя базовой машины.
Суммарная мощность на выборку камней из пахотного слоя прицепными камнеуборочными машинами определяется:
N = Nп.мэс + Nп.к + Nт + Nро, (17)
где Nп.мэс - мощность, расходуемая на перемещение трактора, кВт; Nп.к - мощность, расходуемая на перемещение камнеуборочной машины, кВт; Nро - мощность, расходуемая на привод рабочих органов, кВт; Nт - мощность, расходуемая на преодоление тягового сопротивления, кВт.
После раскрытия составляющих мощности по формуле В.П. Горячкина
Pк = Gм + аb + аb2 с использованием формулы А. Н. Зеленина
Pк = 10А С h 1,35 получено развернутое выражение баланса мощности:
10 3Nдв = g Gтпер.к + g Gкапер.к + 1,05(10Сh 1,35)(1+2,6Lн)(1 + 0,1s) к
+ кам0,7d3 g тр L[В(10-4Pm( 0,7d3)-1] (18)
После преобразований глубина выборки камней h определяется из выражения:
Nдв = -1 [gGтпер.к + gGкапер.к + 1,05 (10С h 1,35) (1+2,6Lн) (1 + 0,1s) к + кам gтр LВ10-4Pm]10-3; (19)
где Gт – масса МЭС, кг; пер – коэффициент сопротивление передвижению агрегата, .к – поступательная скорость, при которой реализуется сила тяги агрегата, м/с; Nдв – мощность двигателя; - коэффициент использования мощности двигателя, в долях единицы, g - ускорение свободного падения,; Gка – масса камнеуборочного агрегата, кг;; кам – плотность камней, кг/м3; d – средний диаметр камня, м; тр – поступательная скорость ветви транспортера, м/с; L – суммарная длина верхних ветвей транспортеров от лемеха до точки выгрузки мелких камней Pк – сопротивление чистому резанию и сопротивление дополнительным силам, возникающим в процессе работы, V = 1,05 - коэффициент влияния заострения ножа на Pк ; А - коэффициент, отражающий конструктивные особенности режущего органа; С – количество ударов динамического плотномера, раз; h – глубина, см, s – толщина ножа чизеля, см; Lн.- периметр лемешного ножа, м.
Для выявления зависимостей глубины выборки от грунтовых условий, каменистости и применяемых средств механизации, проанализированы данные агротехнических и эксплуатационно-технологических оценок из протоколов испытаний камнеуборочных машин. Сформирован статистический комплекс, содержащий 14 вариантов уборки камней, в каждом их них указаны 14 переменных факторов. Расчеты показывают, что корреляционные связи 13 факторов с глубиной выборки камней не существенны (tr tтабличного), критерий существенности коэффициента корреляции меньше теоретического значения по таблице Стьюдента.
В результате установлены корреляционные зависимости:
мощности камнеуборочных машин от глубины выборки камней,
