Дополнительное условие на выталкивание буферов накладывается тем требованием, что каждая успешно завершенная транзакция должна быть реально зафиксирована во внешней памяти. Какой бы сбой не произошел, система должна быть в состоянии восстановить состояние базы данных, содержащее результаты всех транзакций, зафиксированных до момента сбоя.
Самым простым решением было бы выталкивание буфера журнала, за которым следует массовое выталкивание буферов страниц базы данных, изменявшихся данной транзакцией. Довольно часто так и делают, но это вызывает существенные накладные расходы при выполнении операции фиксации транзакции.
Оказывается, что минимальным требованием, гарантирующим возможность восстановления последнего согласованного состояния базы данных, является выталкивание при фиксации транзакции во внешнюю память журнала всех записей об изменении базы данных этой транзакцией. При этом последней записью в журнал, производимой от имени данной транзакции, является специальная запись о конце транзакции.
Рассмотрим теперь, как можно выполнять операции восстановления базы данных в различных ситуациях, если в системе поддерживается общий для всех транзакций журнал с общей буферизацией записей, поддерживаемый в соответствии с протоколом WAL.
14.3. Индивидуальный откат транзакции
Для обеспечения возможности индивидуального отката транзакции по общему журналу все записи в журнале от данной транзакции связываются в обратный список. В начале списка для незавершенных транзакций находится запись о последнем изменении базы данных, произведенном данной транзакцией. Заметим, что в этом случае хронологически последние записи могут быть еще не вытолкнуты во внешнюю память журнала и могут находиться в буфере основной памяти. Для закончившихся транзакций (индивидуальные откаты которых уже невозможны) началом списка является запись о конце транзакции, которая обязательно вытолкнута во внешнюю память журнала, т.е. весь список находится во внешней памяти. Концом списка всегда служит первая запись об изменении базы данных, произведенном данной транзакцией. Обычно в каждой записи проставляется уникальный идентификатор транзакции, чтобы можно было восстановить прямой список записей об изменениях базы данных данной транзакцией.
Итак, индивидуальный откат транзакции (еще раз подчеркнем, что это возможно только для незавершенных транзакций) выполняется следующим образом:
-
Выбирается очередная журнальная запись из списка данной транзакции.
-
Выполняется противоположная по смыслу операция: вместо операции INSERT выполняется соответствующая операция DELETE, вместо операции DELETE выполняется INSERT, и вместо прямой операции UPDATE – обратная операция UPDATE, восстанавливающая предыдущее состояние объекта базы данных.
-
Любая из этих обратных операций также журнализуется. Собственно для индивидуального отката это не нужно, но при выполнении индивидуального отката транзакции может произойти мягкий сбой, при восстановлении после которого потребуется откатить транзакции, для которых не полностью выполнен индивидуальный откат.
-
При успешном завершении отката в журнал заносится запись о конце транзакции. С точки зрения журнала такая транзакция является зафиксированной.
66 Следует подчеркнуть, что здесь речь идет о логических операциях низкого уровня, т.е. уровня RSS, а не SQL.
14.4. Восстановление после мягкого сбоя
К числу основных проблем восстановления после мягкого сбоя относится то, что одна логическая операция изменения базы данных может изменять несколько физических блоков базы данных, например, блок данных и несколько блоков индексов. Блоки базы данных буферизуются в оперативной памяти и выталкиваются независимо. После мягкого сбоя набор блоков внешней памяти базы данных может оказаться несогласованным, т.е. часть блоков внешней памяти соответствует объекту до изменения, часть – после изменения. Например, в результате выполнения операции UPDATE соответствующий кортеж мог переместиться в другой блок. В этом случае (см. лекцию 12) изменяются два блока: в описатель кортежа в его исходном блоке записывается его новый tid, а в новом блоке размещается сам модифицированный кортеж. Очевидно, что если хотя бы один из этих блоков не попал во внешнюю память базы данных к моменту мягкого сбоя, то при восстановлении не удастся вернуть кортеж на его прежнее место. Другими словами, к такому состоянию внешней памяти базы данных не применимы операции логического уровня.
Состояние внешней памяти базы данных называется физически согласованным, если наборы страниц всех объектов согласованы, т.е. соответствуют состоянию любого объекта либо после его изменения, либо до изменения.
14.4.1. Схема восстановления от точки физической согласованности
Будем считать, что в журнале отмечаются точки физической согласованности базы данных – моменты времени, в которые во внешней памяти содержатся согласованные результаты операций, завершившихся до соответствующего момента времени, и отсутствуют результаты операций, которые не завершились, а буфер журнала вытолкнут во внешнюю память. Немного позже мы обсудим, как можно достичь физической согласованности. Назовем такие точки ppc (point of physical consistency).

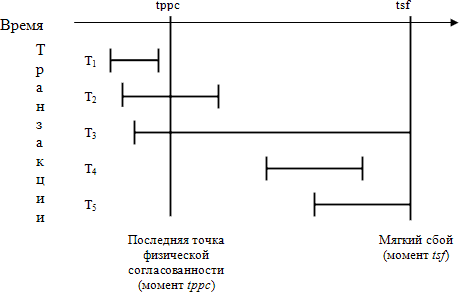

Все возможные состояния транзакций к моменту мягкого сбоя показаны на рис. 14.1.
Рис. 14.1. Возможные состояния транзакций к моменту мягкого сбоя
Предположим, что каким-то образом удалось восстановить внешнюю память базы данных к состоянию на момент времени tppc (как это можно сделать, обсудим в следующем подразделе). Тогда восстановление последнего по времени логически целостного состояния базы данных производится следующим образом.
-
Для транзакции T1 никаких действий производить не требуется. Она закончилась до момента tppc, и все ее результаты гарантированно отражены во внешней памяти базы данных.
-
Для транзакции T2 нужно повторно выполнить (redo) последовательность операций, которые выполнялись после установки точки физически согласованного состояния в момент tppc. Действительно, во внешней памяти полностью отсутствуют следы операций, которые выполнялись в транзакции T2 после момента tppc. Следовательно, повторное прямое (по смыслу и хронологии) выполнение операций транзакции T2 корректно и приведет к логически согласованному состоянию базы данных. (Поскольку транзакция T2 успешно завершилась до момента мягкого сбоя tfs, в журнале содержатся записи обо всех изменениях базы данных, произведенных этой транзакцией.)
-
Для транзакции T3 нужно выполнить в обратном направлении (undo) ту часть операций, которую она успела выполнить до момента tppc. Действительно, во внешней памяти базы данных полностью отсутствуют результаты операций T3, которые были выполнены после момента tppc. С другой стороны, во внешней памяти гарантированно присутствуют результаты операций T3, которые были выполнены до момента tppc. Следовательно, обратное выполнение (по смыслу и хронологии) операций T3 корректно и приведет к согласованному состоянию базы данных. (Поскольку транзакция T3 не завершилась к моменту мягкого сбоя tfs, при восстановлении необходимо устранить все последствия ее выполнения.)
-
Для транзакции T4, которая успела начаться после момента tppc и закончиться до момента мягкого сбоя tfs, нужно произвести полное повторное выполнение операций в прямом направлении. (Поскольку транзакция T4 успешно завершилась до момента мягкого сбоя tfs, в журнале содержатся записи обо всех изменениях базы данных, произведенных этой транзакцией).
-
Наконец, для транзакции T5, начавшейся после момента tppc и не успевшей завершиться к моменту мягкого сбоя tfs, никаких действий предпринимать не требуется. Результаты операций этой транзакции полностью отсутствуют во внешней памяти базы данных.
14.4.2. Восстановление физической согласованности базы данных
Каким же образом можно обеспечить наличие точек физической согласованности базы данных, т.е. как восстановить состояние базы данных в момент tppc? Для этого используются два основных подхода: подход, основанный на использовании теневого механизма, и подход, в котором применяется журнализация постраничных изменений базы данных.
Теневой механизм

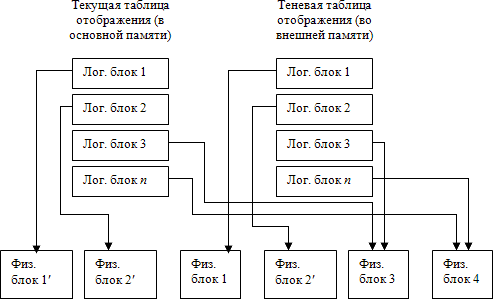

Теневой механизм был изначально предложен для поддержания целостности файлов при аварийном отключении питания компьютера. Общая идея теневого механизма для файлов показана на рис. 14.2. Файл представляется как набор блоков внешней памяти, для доступа к которым поддерживается таблица отображения (см. лекцию 1). При открытии файла таблица отображения номеров его логических блоков в адреса физических блоков внешней памяти считывается в оперативную память. При модификации любого блока файла во внешней памяти выделяется новый блок. При этом текущая таблица отображения (в основной памяти) изменяется, а теневая остается неизменной. Если во время работы с открытым файлом происходит сбой, во внешней памяти автоматически сохраняется состояние файла до его открытия. Для явного восстановления файла достаточно повторно считать в основную память теневую таблицу отображения.
Рис. 14.2. Теневой механизм для файлов
В контексте базы данных теневой механизм используется следующим образом [3.16]. Периодически выполняются операции установки точки физической согласованности базы данных. При выполнении этой операции все логические операции завершаются, все страницы буферного пула базы данных, содержимое которых отличается от содержимого соответствующих блоков внешней памяти, выталкиваются. Теневая таблица отображения файлов (сегментов) базы данных заменяется текущей таблицей отображения (правильнее сказать, текущая таблица отображения записывается на место теневой).
Здесь имеется некоторая проблема, состоящая в том, что в любой момент времени теневая таблица отображения должна быть корректной, т.е. соответствовать некоторому ранее зафиксированному физически целостному состоянию базы данных. Для этого необходимо обеспечить атомарность операции замены теневой таблицы отображения. В общем случае таблица отображения может занимать несколько блоков внешней памяти, и для записи текущей таблицы отображения на место теневой таблицы в этом случае потребуется несколько обменов с дисками. Если в промежутке между этими обменами возникнет мягкий сбой, то будет благополучно утрачена текущая таблица отображения и безнадежно испорчена теневая таблица, т.е. мы просто лишимся возможности восстанавливаться за счет использования последнего физически согласованного состояния базы данных.
Чтобы это не произошло, во внешней памяти поддерживаются две области хранения таблицы отображения файлов (будем называть их областями A и B). Кроме того, в отдельном блоке внешней памяти хранится флаг F, показывающий, какая из этих областей в данный момент содержит действующую теневую таблицу отображения (назовем соответствующие значения флага FA и FB). Тогда, если сохраненным во внешней памяти значением флага является FA, то текущая таблица отображения записывается в область B. Если эта операция выполняется успешно, то в блок флага записывается значение FB. Считается, что операция записи одного блока на диск является атомарной. Если эта операция заканчивается успешно, это означает, что новая теневая таблица отображения хранится в области B. Если же запись текущей таблицы отображения в область B не удалась, или если не выполнилась операция записи блока с флагом F, то продолжает действовать старая теневая таблица отображения.
Восстановление хронологически последнего сохраненного физически согласованного состояния базы данных происходит мгновенно: текущая таблица отображения заменяет теневой таблицей (при восстановлении просто считывается действующая теневая таблица отображения). Все проблемы восстановления решаются, но за счет слишком большого перерасхода внешней памяти. В пределе может потребоваться вдвое больше внешней памяти, чем реально нужно для хранения базы данных.
Журнализация постраничных изменений
Возможен другой подход, при использовании которого наряду с логической журнализацией операций изменения базы данных производится журнализация постраничных изменений. Первый этап восстановления после мягкого сбоя состоит в постраничном откате недовыполненных логических операций. Подобно тому, как это делается с логическими записями по отношению к транзакциям, последней записью о постраничных изменениях от одной логической операции является запись о конце операции. Вообще, выполнение логических операций уровня RSS носит транзакционный характер. В частности, как уже отмечалось выше, при выполнении логической операции обновления базы данных, вообще говоря, изменяется несколько блоков базы данных. Для обеспечения возможности отката отдельной операции (а это может потребоваться, например, если обнаруживается нарушение свойства уникальности какого-либо индекса) приходится до конца операции монопольно блокировать все страницы буферного пула базы данных, содержащие копии изменяемых этой операцией блоков базы данных.
Чтобы распознать, нуждается ли страница внешней памяти базы данных в восстановлении, при выталкивании любой страницы из буферного пула основной памяти в нее помещается номер последней записи о постраничном изменении этой страницы. Этот же номер запоминается в самой записи. Тогда, чтобы понять, нужно ли применить данную запись о постраничном изменении соответствующего блока внешней памяти для восстановления состояния этого блока, требуется всего лишь сравнить номер, содержащийся в этом блоке, с номером, содержащимся в журнальной записи. Если в блоке содержится номер, меньший номера журнальной записи, то это означает, что буферная страница, в которой выполнялось соответствующее изменение, не была к моменту мягкого сбоя вытолкнута во внешнюю память, и применять данную запись для восстановления соответствующего блока внешней памяти не требуется.

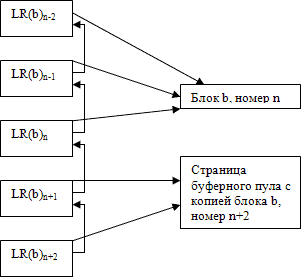

Для иллюстрации на рис. 14.3 показано пять записей об изменении блока b с номерами n-2, n-1, n, n+1, n+2. В блоке b содержится номер n. Это означает, что в состоянии блока отражены результаты операций изменения блока, соответствующих журнальным записям LR(b)n, LR(b)n-1 и LR(b)n-2. Изменения блока, произведенные операциями, которым соответствуют две хронологически последние журнальные записи LR(b)n+1 и LR(b)n+2, в его состоянии во внешней памяти не отражены, поскольку не было выполнено выталкивание во внешнюю память страницы буферного пула, содержащей копию блока b. Поэтому при восстановлении состояния блока требуется выполнить обратные операции изменения блока b, соответствующие журнальным записям LR(b)n, LR(b)n-1 и LR(b)n-2.
Рис. 14.3. Нумерация записей об изменении блока
В этом подходе имеются два поднаправления. В первом поднаправлении поддерживается общий журнал логических и страничных операций. Естественно, наличие двух видов записей, интерпретируемых абсолютно по-разному, усложняет структуру журнала. Кроме того, записи о постраничных изменениях, актуальность которых носит локальный характер, существенно (и не очень осмысленно) увеличивают журнал.
