- UMA – система c

однородным

доступом в память

(uniform memory access), например, SMP – симметричная мультипроцессорная

система (symmetric multiprocessor)

Удобны тем, что a’priory настроены не параллелизм, недостаток - Существуют ограничения на количество

процессорных элементов

. Проблема с организацией КЭШа: либо КЭШ отдельный в кажом процессе элемента, либо создать общий КЭШ ( но это уже КЭШ 2ого уровня);

- NUMA – системы с

неоднородным

доступом в память

(nonuniform memory

access)

. У каждого процесса своя локальная память и нелокальная. Доступ к локальной быстрее. Проще решаются проблемы с кэшированием, т.к. Степень параллелизма

выше чем SMP.

2) Системы с распределенной

оперативной памятью. Каждый элемент

обладает уникальной памятью. Эта категория похожа на специализированную компьютерную сеть. Суть: имеется компьютерные элементы (процессоры с локальной ОП) и средства коммуникации, которые их объединяют.

- COW – (Cluster of workstations –

кластер рабочих станций). Самые популярные на сегодняшний день. Это многопроцессорные системы, которые объединены специальной быстрой сетью и предназначены для решения задач. (ex, TOP100, TOP500). Использование традиционных комплектующих и средств коммуникации для создания высокоэффективных систем с

возможностью наращивания мощности

системы. Проблема охлаждения.

- MPP - (Massively

Parallel Processors) –

процессоры с массовым

параллелизмом. промышленное развитие кластера. Использование спец ср-в коммуникации под конкретные условия. Они более универсальны.

Другая категория многомашинных ассоциаций – терминальные комплексы. Они предназначены для организации массового доступа удаленных и локальных пользователей к ресурсам некоторой вычислительной системы. Их используют для

• сбора и централизации обработки информации;

• обеспечения массового доступа к ресурсам вычислительных систем.

Терминальный комплекс может включать в свой состав:

•основную вычислительную систему (массовый доступ локальных и удаленных пользователей)

•локальные мультиплексоры (подключения к выч сист через 1 или неск каналов ввода \ вывода группы внешних устройств)

•локальные терминалы \ терминальные устройства (подкл непосредственно к компу через мультиплексор. Это могут быть устройства, которые обеспечивают вз-е пользователя с вычислительной системой или др пользователями. Предполагает исп-е модемов)

•удаленные терминалы (имеющие доступ к ресурсам выч системы через телефонные виды связи, модемы или удаленные процессоры)

проблемы коммуникации.

Для взаимодействия, как правило, телефонную сеть, которая предполагает какого либо количества телефонных связей и выходов на устройства.

Существует 2 разновидности каналов:

• Коммутируемый канал, суть которог заключается в том, что когда мы поднимаем трубку, мы даем на ближайшую АТС инф-цию о том, что говорим с абонентом. Кол-во одновременно обрабатываемых линий меньше, чем подключенных. 2 проблемы: время на коммутацию и возможность отказа в соединении.

• Выделенный канал – связь на постоянной основе, но стоимость существенно выше, хотя гарантируется качество соединения.

Линия связи одного терминала с комплексом называется Канал точка-точка. Терминальный комплекс с группой удаленных компьютеров называется Многоточечный канал.

С точки зрения организации потоков различают:

• Симплексные каналы – обмен только в 1 направлении

• Дуплексные каналы – совмещены потоки в обе стороны (телефон)

• Полудуплексные каналы – может и в двух направлениях, но в каждый определенный момент только в одном (рация)

Компьютерные сети

Другая составляющая, которая определяет необходимомть развития компьютерных систем. С точки зрания архитектуры, она очень похожа, если заменить терминальные устройства на компьютеры. В общем случае, Компьютерная сеть – объединение компьютеров (или вычислительных систем), взаимодействующих через коммуникационную среду. Коммуникационная среда – каналы и средства передачи данных

Свойства компьютерной сети:

• состоит из достаточного числа взаимодействующих между собой компов, обеспечивающих сбор, хранение и обработку информации.

• Предполагает т.н. распределенную обработку инф-ции, т.е. может обрабатываться на разных узлах, а результат – комплекс

• Расширяемость сети как по протяженности, так и по пропускной способности каналов связи и производительности компов4

• Возможность использования симметричных интерфейсов.

Абонентские или основные компьютеры называются хосты, остальные коммуникационные или вспомогательные компьютеры (шлюзы, маршрутизаторы, ......)

Компьютерные сети исторически подразделяются на 3 категории:

• Сеть коммутации каналов. Обеспечивает установление канала связи на время всего сеанса связи между абонентскими машинами. Хорошо: если канал коммутирован - нет никаких накладных расходов (со скоростью самого медленного звена канала). Плохо: сеанс связи может быть произвольной длительности => возможна деградация сети. Без гарантированной продуктивности.

• Сеть коммутации сообщений. Сеанс связи представляется в виде последовательности сообщений, т.е. порций данных определенного размера. При запуске сообщения коммутация соединения не устанавливается, а сообщение отправляется в сеть с соответствующей информацией о маршруте. Машина считает сообщение и отправит дальше. Если свободных каналов нет, то временно сообщение будет сохранено на коммуникационной машине. Проблемы: должна быть инф-ция о порядке сообщений; несмотря на повышение дискретности передачи канала, размер сообщения может быть неопределенным. достоинства: убрали промежутки «молчания» между сообщениями; не устанавливается канал – экономится канальный ресурс.

• Сеть коммутации пакетов. Все сообщения разделяются на блоки ланных некоторого фиксированного размера, который не превосходит некоторую предельную границу. Работает также, как коммутации сообщений, но в пакетном режиме.

Реальные сети строятся на комбинации этих 3х категорий.

Организация сетевого взаимодействия

Одна из осн проблем - проблема стандартизации. Суть в том, что изначально – корпоративные локальные сети => перенос программ из одной сети в др крайне тсложен. Опыт развития некоторого прообраза сети Internet.

ISO разраотало систему открытых интерфейсив (OSI) от уровня передачи сигналов (физ вз-я в сети) до прикладного вз-я (доступ к сетевым услугам).

Снизу вверх – семиуровневая система ISO \ OSI. Каждый уровень – условный набор действий для передачи информации в сети выч систем (аппаратная или программная составляющая)

Протокол связи – формальное описание сообщений и правил, по которым сетевые устройства (вычислительные системы) осуществляют обмен информацией. Или Правила взаимодействия одноименных уровней.

В каждом уровне ISO \ OSI предполагается наличие некоторого кол-ва протоколов, кажд из которыз может осуществлять работу с такими же на др. машине ( в т.ч. виртуальной)

1. Физический уровень. Однозначно определяется физ среда передачи данных и форматы передачи сигналов (оптоволокно, изорнет, витая пара…)

2. Канальный уровень. Обеспеч управление доступом к физ среде передачи данных, в частности, синхронизация передачи данных, формализация правил передачи данных, задачи обнаружения и локализации ошибок

3. Сетевой уровень. В нек смысле ключевой, т.к. решается вопрос управления связью между вз-щими компами, маршрутизация.

4. Транспортный уровень. Уровень логического канала. Проблема управления и передачи данных, обеспечение порядка.

5. Сеансовый уровень. Упр-е сеансами связи. Проблема обеспечения синхронизации отправки данных, защита прав и нештатные ситуации.

6. .Представительский уровень. Проблема унификации кодировок.

7. Прикладной уровень. Стандартизация вз-я с прикладными системами.

Интерфейс – правила взаимодействия вышестоящего уровня с нижестоящим.

Служба или сервис – набор операций, предоставляемых нижестоящим уровнем вышестоящему.

Стек протоколов – перечень разно уровневых протоколов, реализованных в системе

Семейство протоколов TCP / IP

Служит основой для организации Internetа.

1. Уровень доступа к сети

2. Межсетевой уровень

3. Транспортный уровень.

1. Уровень прикладных программ.

Свойства:

• открытые стандарты прграмм, кот поддерживаются почти всеми операционными средами;

• могут работать с использованием всех имеющихся средств передачи данных;

• обладают уникальной системой именования сетевых устройств;

• стандартизованные протоколы прикладных программ.

В соответствие с уровнями ISO \ OSI:

Уровень модели TCP/IP Уровень модели ISO/OSI

1. Уровень доступа к сети. Канальный уровень

Физический уровень

2. Межсетевой уровень Сетевой уровень

3. Транспортный уровень Сеансовый уровень

Транспортный уровень

4. Уровень прикладных программ Уровень прикладных программ

Уровень представления данных

Рассмотрим эти уровни подробнее:

1. Уровень доступа к сети. На этом уровне протоколы обеспечивают систему средствами для передачи данных другим устройствам в сети

2. Межсетевой уровень В отличие от сетевого уровня модели OSI, не устанавливает соединений с другими машинами.

•Функции протокола IP

- формирование дейтаграмм (Дейтаграмма – это пакет протокола IP.

Пакет – блок данных, который передаётся вместе с информацией, необходимой для его корректной доставки.)

- поддержание системы адресации

- обмен данными между транспортным уровнем и уровнем доступа к сети

- организация маршрутизации дейтаграмм (Маршрутизация – процесс выбора шлюза или маршрутизатора.

Шлюз – устройство, передающее пакеты между различными сетями )

- разбиение и обратная сборка дейтаграмм

•IP – протокол без логического установления соединения

•Протокол IP не обеспечивает обнаружение и исправление ошибок

система адресации протокола TCP / IP

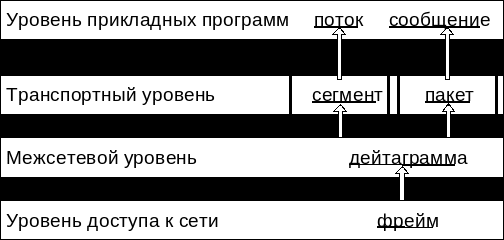

3. Транспортный уровень. Обеспечивает доставку данных от компьютера к компьютеру, обеспечивает средства для поддержки логических соединений между прикладными программами. В отличие от транспортного уровня модели OSI, в функции транспортного уровня TCP/IP не всегда входят контроль за ошибками и их коррекция. TCP/IP предоставляет два разных сервиса передачи данных на этом уровне. Протокол TCP, UDP.

•Протокол контроля передачи (TCP, Transmission Control Protocol) - обеспечивает надежную доставку данных с обнаружением и исправлением ошибок и с установлением логического соединения.

•Протокол пользовательских дейтаграмм (UDP, User Datagram Protocol) - отправляет пакеты с данными, «не заботясь» об их доставке.

4. Уровень прикладных программ. Состоит из прикладных программ и процессов, использующих сеть и доступных пользователю. В отличие от модели OSI, прикладные программы сами стандартизуют представление данных.

.•Протоколы, опирающиеся на TCP

•TELNET (Network Terminal Protocol)

•FTP (File Transfer Protocol)

•SMTP (Simple Mail Transfer Protocol)
