Задача №1. Линейный статический анализ одномерной балки.

Исходные данные для решения задачи в пакете Patran-Nastran

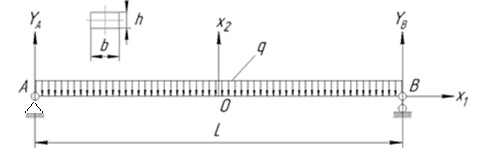

Длина балки L= 7.6 м;

Размеры поперечного сечения: b=0.1 м ; h = 0.2 м ;

Распределенная нагрузка q= 31320 H/м;

Материал: Амг 6 (модуль упругости Е= 0.7e11 H/м², коэффициент Пуассона ν= 0.3)

Схема решения задачи

• Цель решения задачи

Получить деформации/напряжения Фон Мизеса (линейная статика)

• Что содержит база данных модели?

Модель одномерной балки

• Тип решателя

MSC.Nastran

• Метод решения

Линейный статический – Structural

• Геометрия

Создается в MSC.Patran

• Генерация КЭ сетки

Curve – двухузловые элементы типа Bar2

• Нагрузки и граничные условия

Шарнирное опирание, удельная нагрузка

• Свойства материалов

Материал - алюминий, линейная модель изотропного материала

• Спецификация элементов

1D/Beam

• Анализ

Линейный статический

• Результаты

Файл результатов/представление напряжений и деформаций в виде

изоповерхностей.

Ниже представлена последовательность действий, которую необходимо выполнить для решения этой задачи в MSC.Patran&MSC.Nastran.

1. Создание базы данных

[File] [New] [Имя файла: balka1.db] [Параметры анализа: Tolerance: Default, Analysis Code: MSC.Nastran, Analysis Type: Structural] [Ok].

1. Geometry –создание геометрии балки

[Geometry] [Action: Create] [Object: Curve] [Method: XYZ] [Vector Coordinate List: <-3.8 0 0>] [Apply] [Vector Coordinate List: <3.8 0 0>] [Apply].

1. Element – Создание сетки конечных элементов

[Meshing] [Action: Create] [Object: Mesh] [Type: Curve] [Topology: Bar2] [Curve List: Curve 1 2] [Value: 0.1] [Apply].

1. Element – сшивание конечных элементов вдоль геометрических границ

[Meshing] [Action: Equivalence] [Object: All] [Method: Tolerance Cube] [Apply].

1. Materials – задание свойств материала

[Properties] [Isotropic] [Action: Create] [Object: Isotropic] [Method: Manual Input] [Material Name: amg6] [Input Properties] [Elastic Modulus: 0.7e11, Poisson’s Ratio: 0.3] [OK] [Apply].

1. Tools – создание поперечного сечения.

[(самое верхнее меню) Tools] [Beam Library] [Action: Create] [Object: Standard Shape] [Method: Nastran Standard] [New Section Name: pr1] [выбор прямоугольного сечения] [W=0.1; H=0.2] [OK].

1. Properties - применение созданного поперечного сечения к элементам.

[Properties] [Beam] [Action: Create] [Object: 1D] [Type: Beam] [Property Set Name: beam1] [Input Properties] [Section name: pr1; Material Name: amg6; Bar Orientation: <0 1 0>] [OK] [Select Application Region] [Select: Entities] [Select members: Curve 1 2] [OK] [Apply].

1. Loads/BCs – задание нагрузок, действующих на балку

[Loads/BCs] [Action: Create] [Object: Distributed Load] [Type: Element Uniform] [New Set Name: raspr1] [Target Element Type: 1D] [Input Data] [Distr Load: <0 -31320 0>] [Select Application Region] [Select: FEM] [Application Region: Element 1:76] [OK] [Apply].

1. Loads/BCs - задание граничных условий

[Loads/BCs] [Action: Create] [Object: Displacement] [Type: Nodal] [New Set Name: op1] [Input Data] [Translations: <0,0,0> Rotations: <0,0, >] [OK] [Select Application Region] [Select: Geometry] [Select Geometry Entities: Point 2] [OK] [Apply] [New Set Name: op2] [Input Data] [Translations: < ,0,0>, Rotations: < 0,0,>] [OK] [Select Application Region] [Select: Geometry] [Select Geometry Entities: Point 3] [OK] [Apply].

1. Analysis – генерация входного файла для расчета в MSC. Nastran.

[Analysis] [Action: Analyze] [Object: Entire Model] [Method: Analysis Deck] [Job Name: balka1] [Solution Type: Linear Static] [Apply].

1. Передача входного файла в MSC.Nastran и получение результатов

[Запуск MSC.Nastran–нажать на рабочем столе иконкуMSC.Nastran] [ввести имя файла balka1.bdf] [OK].

Расчет займет несколько секунд в зависимости от мощности компьютера

1. Analysis - передача результатов анализа в MSC.Patran.

[Action: Access Results] [Object: Attach XDB] [Method: Result Entities] [Job Name: balka1] [Select Results File: balka1.xdb] [OK] [Apply].

1. Results - обработка результатов

[Results] [Action: Create] [Object: Quick Plot] [Select Results Cases: Default, A1] [Select Fringe Result: Bar Stress, Bending] [Select Deformation Result: Displacements, Translational] [Apply].

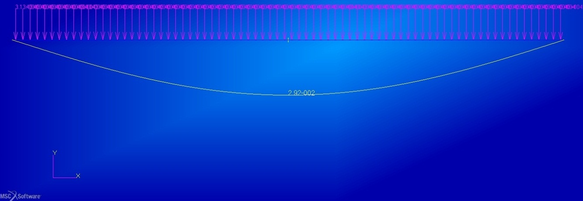

Рис. 8. КЭ модель одномерной балки.

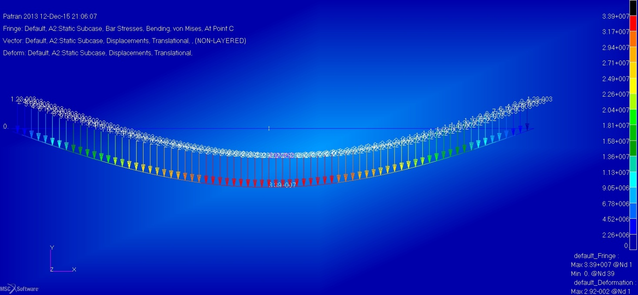

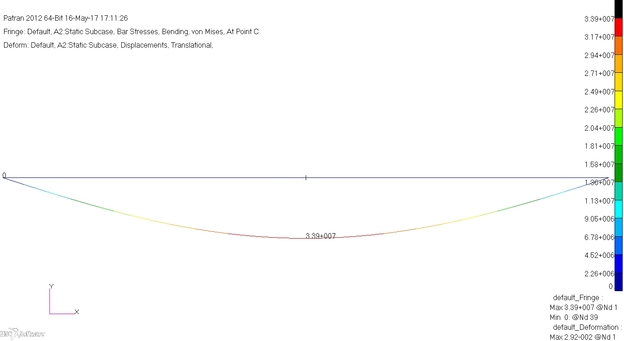

Рис. 9. Напряжения в одномерной балке при данных условиях закрепления

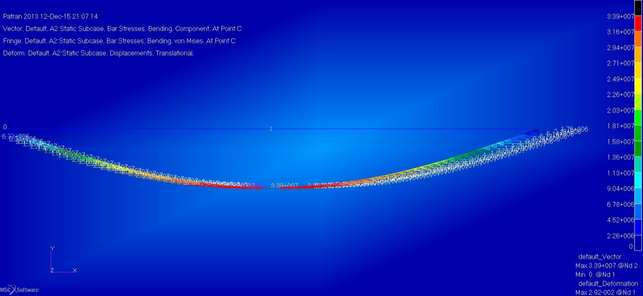

Рис. 10. Перемещения в одномерной балке при данных условиях закрепления

Для наглядности представления результатов построим графики напряжений и перемещений в MSC.Patran. Ниже представлена последовательность операций, которую необходимо выполнить для построения графиков в MSC.Patran.

1. Создание точек как границ области построения

[Geometry] [Action: Create] [Object: Point] [Method: XYZ] [Point Coordinate List: <-3.8 0 0>] [Apply] [Point Coordinate List: <3.8 0 0>] [Apply].

1. Построение графика нормальных напряжений

[Results] [Action: Create] [Object: Graph] [Select Results Cases: Default, A1] [Select Y Result: Bar Stress, Bending] [Quantity: X Component] [X: Coordinate] [Coordinate Axis: Coord 0.1] [нажимаем на вторую иконку слева в ряду из четырех иконок] [Target Entity: Path] [Select Path Points: Point 2 3] [Points Per Segment: 1000] [Addtl Display Control: Points] [Apply] [сохраняем полученный график в графический файл] [(самое верхнее меню) File] [Images] [Source: Current XY Window] [Image Format: JPEG] [Quality: 1.00] [Apply].

1. Построение графика перемещений вдоль оси

[Results] [Action: Create] [Object: Graph] [Select Results Cases: Default, A1] [Select Y Result: Displacements, Translational] [Quantity: Magnitude] [X: Coordinate] [Coordinate Axis: Coord 0.1] [нажимаем на вторую иконку слева в ряду из четырех иконок] [Target Entity: Path] [Select Path Points: Point 2 3] [Points Per Segment: 1000] [Addtl. Display Control: Points] [Apply] [сохраняем полученный график в графический файл] [(самое верхнее меню) File] [Images] [Source: Current XY Window] [Image Format: JPEG] [Quality: 1.00] [Apply].

Графические результаты

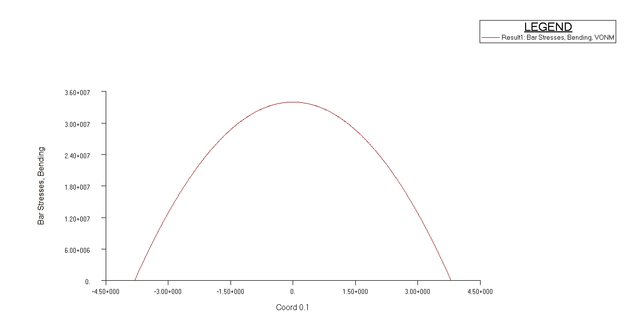

Р ис.1. Распределение напряжений по длине балки

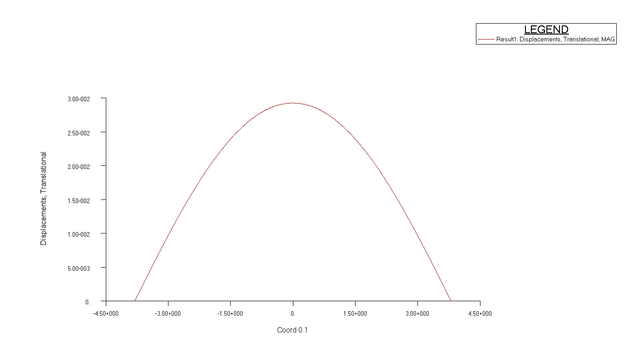

Рис.2. Функция прогиба балки

Рис.3. Изменение напряжений по длине балки

Рис. 4. Зависимость прогиба балки по длине

Полученные результаты сравнить с решением задачи по формулам сопротивления материалов!
