Температура приточного воздуха определяется для холодного и теплого времени года. Поскольку удаление тепла сложнее провести в теплый период, то расчет проведем именно для него, приняв t_пр=18^оС. Температура удаляемого воздуха определяется по формуле:

t_уд=t_рз+a*(h-2), (5.2)

где t_рз – температура в рабочей зоне (20^оС);

а – нарастание температуры на каждый метр высоты (зависит от тепловыделения, примем а=1^оС/м)

h – высота помещения (3 м).

t_уд=20+1*(3-2)=21 ^оС.

Тогда

G=3600*1500/1000*1,2*(21-18)= 150 м³/ч.

Определили объем приточного воздуха, необходимый для поддержания нормальной температуры на рабочем месте, однако необходимо также рассчитать поперечные размеры воздуховода, по которому поступает воздух. Исходными данными для определения поперечных размеров воздуховода являются расходы воздуха (G) и допустимые скорости его движения на участке сети (V).

Необходимая площадь воздуховода f (м²) при скорости V=3 м/с, определяется по формуле:

f=G/3600*V (5.3)

Подставляем в формулу (5.3) численные значения

F=1500/3600*3=0,14 м².

В промышленных зданиях рекомендуется использовать круглые металлические воздуховоды. Тогда расчет сечения воздуховода заключается в определении диаметра трубы.

По справочнику [27] находим, что для площади f=0,14 м² условный диаметр воздуховода d=380 мм.

Таким образом по объему приточного воздуха для помещения 35 м² определяем количество работающих:

N=G/20=150/20≈8 чел.

Таким образом, соблюдение условий, определяющих оптимальную организацию рабочего места пользователя, позволит сохранить хорошую работоспособность в течение всего рабочего дня, повысит, как в количественном, так и в качественном отношениях производительность труда программиста.

5.3 Мероприятия по обеспечению условий безопасности труда специалиста АиУ

5.3.1 Режим труда

К основным мерам по обеспечению условий труда специалиста АиУ относится рациональный режим работы специалиста при эксплуатации ПЭВМ. К подобным мерам относится выполнение рекомендаций по эксплуатации компьютеров, что позволяет значительно снизить вредные воздействия находящихся в эксплуатации ПЭВМ. От соблюдения рационального размещения компьютеров в помещениях, правильной организации рабочего дня пользователей, а также применения средств повышения контраста и защиты от бликов на экране, электромагнитных излучений и электростатического поля вредное воздействие во многом снижается и способствует защите человека. Однако полностью исключить воздействие вредных факторов только за счет подобных мер невозможно. Необходимы организационные мероприятия по обеспечению безопасных условий труда.

Специалист вынужден с первых минут рабочего дня решать наиболее сложные и трудоёмкие задачи, в то время как в первые минуты работы функциональная подвижность нервных клеток мозга низка. Большое значение имеет чередование труда и отдыха, смена одних форм работы другими.

К средствам обеспечения безопасных условий труда также относятся: вентиляция, искусственное освещение, звукоизо­ляция. Существуют нормативы, определяющие комфортные условия и предельно допус­ти­мые нормы запылённости, температуры воздуха, шума, освещённости. В системе мер, обеспечивающих благоприятные условия труда, большое место отводится эстетическим факторам: оформление производственного интерьера, оборудования, применение функ­циональной музыки и др., которые оказывают определённое воздействие на организм человека.

5.3.2 Обеспечение пожарной безопасности

Работа специалиста АиУ должна вестись в помещении, соответствующем категории Д пожарной безопасности (негорючие вещества и материалы в холодном состоянии). Степень огнестойкости зданий принимается в зависимости от их назначения, категории по взрывопожарной и пожарной опасности, этажности, площади этажа в пределах пожарного отсека.

Здание, в котором находится помещение по пожарной опасности строительных конструкций относится к категории K1 (малопожароопасное), поскольку здесь присутствуют горючие (книги, документы, мебель, оргтехника и т.д.) и трудносгораемые вещества (сейфы, различное оборудование и т.д.), которые при взаимодействии с огнем могут гореть без взрыва.

По конструктивным характеристикам здание можно отнести к зданиям с несущими и ограждающими конструкциями из естественных или искусственных каменных материалов, бетона или железобетона, где для перекрытий допускается использование деревянных конструкций, защищенных штукатуркой или трудногорючими листовыми, а также плитными материалами.

В конструкции дисплеев используются специальные разъемы, уменьшающие переходное сопротивление, и, соответственно, нагрев. Компьютер нельзя располагать вблизи источников тепла или термоизлучателей, на экраны дисплеев не должны падать прямые солнечные лучи. Устанавливать его необходимо так, чтобы задняя и боковые стенки отстояли не менее чем на 0.2 м от других предметов. Для соблюдения теплового режима в корпусе компьютера предусмотрены вентиляционные отверстия и охлаждающий вентилятор. Внутренний монтаж выполнен проводом с повышенной теплостойкостью.

Пожарная безопасность объекта обеспечивается:

- системой предотвращения пожара;

- системой противопожарной защиты;

- организационно-техническими мероприятиями.

Источниками воспламенения могут быть:

- неисправное электрооборудование, неисправности в электропроводке, электрических розетках и выключателях. Для исключения возникновения пожара по этим причинам необходимо вовремя выявлять и устранять неисправности, проводить плановый осмотр и своевременно устранять все неисправности;

- неисправные электроприборы. Необходимые меры для исключения пожара включают в себя своевременный ремонт электроприборов, качественное исправление поломок, не использование неисправных электроприборов;

- обогревание помещения электронагревательными приборами с открытыми нагревательными элементами. Открытые нагревательные поверхности могут привести к пожару, так как в помещении находятся бумажные документы и справочная литература в виде книг, пособий, а бумага – легковоспламеняющийся предмет. В целях профилактики пожара предлагают не использовать открытые обогревательные приборы в помещении;

- короткое замыкание в электропроводке. В целях уменьшения вероятности возникновения пожара вследствие короткого замыкания необходимо, чтобы электропроводка была скрытой;

- несоблюдение мер пожарной безопасности и курение в помещении также может привести к пожару. Для устранения возгорания в результате курения в помещении предлагают категорически запретить курение, а разрешить только в строго отведенном для этого месте. [31]

Предотвращение пожара в помещении достигается минимальным количеством предметов из горючих материалов, их безопасным расположением, а также отсутствием легковоспламеняющихся материалов.

Противопожарная защита помещения обеспечивается применением автоматической установки пожарной сигнализации, наличием средств пожаротушения, применением основных строительных конструкций здания с регламентированными пределами огнестойкости, организацией своевременной эвакуации людей, применением средств коллективной и индивидуальной защиты людей.

В целях предотвращения пожара необходимо проводить с инженерами, работающими в рабочем помещении, противопожарный инструктаж, на котором ознакомить работников с правилами противопожарной безопасности, а также обучить использованию первичных средств пожаротушения.

В случае возникновения пожара необходимо отключить электропитание, вызвать по телефону пожарную команду, эвакуировать людей из помещения согласно плану эвакуации, и приступить к ликвидации пожара огнетушителями. При наличии небольшого очага пламени можно воспользоваться подручными средствами с целью прекращения доступа воздуха к объекту возгорания, попробовать накрыть очаг возгорания одеждой, либо попробовать затушить пламя водой.

5.3.3 Защита от поражения электрическим током

Помещение, в котором осуществляется работа над программой, по степени электроопасности относятся к помещениям без повышенной опасности - помещения сухие, с нормальной температурой, изолированными полами, беспыльные, имеющие малое количество заземлённых предметов. Компьютер питается от однофазной сети переменного тока промышленной частоты с заземлённой нейтралью, напряжением 220 В.

Системный блок компьютера имеет напряжения сигналов ТТЛ уровней (-1,+4 В), цифровые и аналоговые микросхемы запитываются постоянными напряжениями ±5 и ±12 В, которые получаются путем преобразования переменного напряжения 220В в блоке питания. Блок питания содержит в себе схемы преобразования напряжения, схемы стабилизации и схему защитного отключения при коротком замыкании. Так как корпус компьютера выполнен из металла, то существует опасность пробоя фазы на корпус. Мониторы современных компьютеров практически всегда изготовляются из пластика, поэтому несмотря на большое напряжение, присутствующее в мониторе, поражение током человека практически исключено.

Поскольку попадание человека под воздействие высокого напряжения в данном устройстве возможно только по причине аварии (пробой изоляции), то рассчитаем возможный ток через тело человека (I_h) при касании частей схемы, находящихся под напряжением 220В.

, (5.4)

где U-напряжение токоведущих элементов, В,

R_h=1000 Ом - сопротивление тела человека.

Полученное значение выше смертельного порога (0.1А для переменного тока), значит необходимо предусмотреть меры по защите человека от поражения электрическим током [31]:

1. поскольку сетевое напряжение преобразуется в отдельном блоке (блоке питания), то необходимо выполнить его в закрытом металлическом корпусе и электрически соединить его с корпусом всего устройства в целом;

2. заземлить корпус всего компьютера, посредством заземляющего вывода в сетевом шнуре или отдельным заземляющим проводом;

3. применить сетевой шнур с двойной изоляцией.

Произведём расчёт защитного заземления компьютеров.

Для защиты от опасного напряжения прикосновения необходимо использовать защитное заземление. Наиболее эффективным является использование контурного заземлителя, размещённого по периметру здания.

Требуемое сопротивление защитного заземляющего устройства для данного случая должно быть не более 4 Ом, т.е. R_з< 4 Ом.

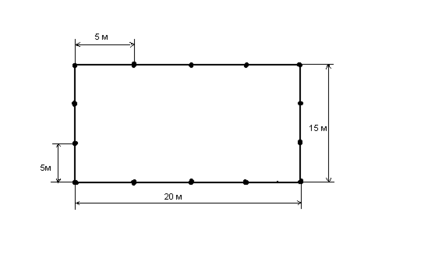

С учётом плана здания и его размеров строим предварительную схему заземлителя (рисунок 5.1).

Рисунок 5.1 - Схема контурного заземлителя

При этом вертикальные электроды размещаются на расстоянии а=5 м один от другого. Расчёт производим для однородной земли, где грунтом является суглинок, с удельным сопротивлением грунта ρ=100 Ом /м.

В целях профилактики рекомендуется один раз в год определять сопротивление грунтах [30].

5.3.4 Защита от электромагнитных полей и излучений

В настоящее время существуют стандарты доз рентгеновского излучения для современных видеомониторов, поэтому работа с ними не опасна для большинства пользователей. Исключение составляют лишь люди с повышенной чувствительностью к рентгеновскому излучению.

Для защиты от электромагнитных полей применяются методы экранирования и защиты расстоянием. Предельно близкое расстояние от экрана до оператора не менее 50-70 сантиметров (для контроля – на расстоянии вытянутой руки).

Для каждого монитора необходимо наличие защитного фильтра, обладающего следующими характеристиками:

• хорошо изолирует яркие видимые лучи;

• устраняет статические заряды;

• изолирует ультрафиолетовые и ионизирующие излучения.

Разнообразные нейлоновые сеточки и фильтры из обычного тонированного стекла из рассмотрения автоматически выпадают из-за своей неэффективности.

На сегодняшний день стандарт TCO 03 считается наиболее совершенным, и половина выпускающихся в мире мониторов соответствует его требованиям. Основная таблица ограничений на уровни полей в этой версии стандарта: значение яркости 100 кд на кв. метр, частота обновления экрана — 85 Гц, высокое разрешение и контрастность изображения [30].

ЖК-технология позволила сделать мониторы более безопасными благодаря применению технологий TFT и LCD. Такие мониторы обеспечивают меньшую нагрузку на зрение, а также снижают интенсивность электромагнитных полей и излучений. Поэтому можно сделать вывод о том, что применение жидкокристаллических (TFT, LCD, OLED, ЖК), а также плазменных мониторов является одним из главнейших способов обеспечения безопасных условий труда.

Таким образом, в данном разделе была рассмотрена актуальность вопросов обеспечения труда специалиста АиУ при работе с ПЭВМ. Также был проведён анализ состояния и предлагаемых мероприятий по обеспечению пожарной безопасности. Рассмотрены условия работы, эргономические требования к рабочему месту и режим труда программиста. Таким образом, соблюдение условий, определяющих оптимальную организацию рабочего места пользователя, позволит сохранить хорошую работоспособность в течение всего рабочего дня, повысит, как в количественном, так и в качественном отношениях производительность труда программиста.
