- высота помещения;

- высота рабочей поверхности от пола;

- расстояние от светильников до перекрытия;

- длина помещения;

- ширина помещения;

- освещаемая площадь;

Из табл. 6.3 выбираем:

побеленный потолок

побеленные стены при незанавешенных окнах

выбирается в большинстве случаев

Из таблицы 6.4 находим коэффициент использования :

для светильника типа:

(тип лампы: ЛБ40) – лампа люминесцентная, потолочная, для общественных зданий (см. табл. 5.28 )

Для общего освещения низких помещений общественных зданий независимо от принятой системы освещения следует использовать стандартные люминесцентные лампы мощностью 40 и 65 Вт, обладающие повышенной светоотдачей.

При расчёте люминесцентного освещения чаще всего первоначально намечается число рядов светильников , которое подставляется в формулу для расчёта вместо . Тогда под следует подразумевать световой поток светильников одного ряда.

Рекомендуемое отношение расстояния между светильниками к расчётной высоте подвеса светильников не должно превышать 0,5 – из и стр. 138 , т.е.

Тогда число рядов светильников можно получить из следующего уравнения:

, где

- ширина помещения;

Примем = 3, тогда:

Число светильников в ряду определяется как:

, где

- световой поток светильников одного ряда;

- световой поток одного светильника;

Для определения необходимо выбрать светильник.

В качестве светильников освещения общественных зданий с люминесцентными лампами выбираем следующий:

В этом светильнике применяются две лампы типа ЛБ - 40 со световым потоком 3200 лм каждая (см. табл. 4.8. или табл. 3 ), следовательно, суммарный световой поток выбранного светильника составит: .

Габаритные размеры светильника (мм): 1296x214x95.

Тогда число светильников в ряду составит:

Примем число светильников в ряду равным 3, т.е. .

Суммарная длина светильников меньше длины помещения, поэтому применяется ряд с равномерно распределёнными вдоль него разрывами между светильниками.

Коэффициент пульсации светового потока:

Максимально допустимое значение коэффициента пульсации светового потока при работе с дисплеями и видеотерминалами не должно превышать 10% .

Такой коэффициент пульсации можно обеспечить при включении половины ламп в светильнике по схеме опережающего и половины - по схеме отстающего тока и чтобы число ламп в светильнике было кратно двум (см. табл. 8.8. и 8.10. ).

Расчёт показателя дискомфорта:

Для расчёта показателя дискомфорта в осветительной системе, оснащённой светильниками выбранного типа ( ), разработан табличный инженерный метод.

В соответствии с СанПиН 2.2.2.542-96 нормируемое значение показателя дискомфорта не должно превышать 40%.

Применяемый светильник ( ) относится к группе (см. табл. 8.6. ), т.е. коэффициент запаса по дискомфорту .

Зная группу, к которой относится выбранный светильник при заданных коэффициентах отражения и , определяем индекс помещения по дискомфорту , при котором обеспечивается нормируемый максимально допустимый показатель дискомфорта .

Из таблицы 8.7 находим: индекс помещения по дискомфорту .

Сравнивая индекс помещения по дискомфорту с индексом помещения по определяем соответствие требованиям по дискомфорту осветительной установки. Требования выполняются при соблюдении условия: .

В нашем случае , т.е. условие выполняется и выбранная осветительная система соответствует требованиям по дискомфорту.

Расчёт размещения светильников:

Расстояние между рядами светильников было определено ранее .

Расстояние от светильника до стены :

Определим расстояние между светильниками в одном ряду из уравнения:

, где:

- длина помещения;

длина светильника;

Расстояние от светильника до стены В:

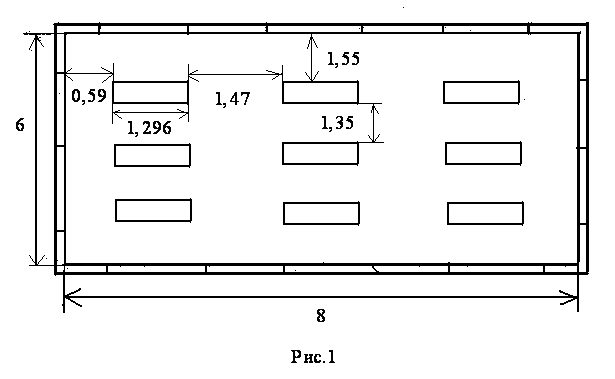

Размещение светильников смотри на рисунке 1.

5. Расчёт вентиляции

5.1. Расчёты выделения вредных веществ и влаги:

Влаговыделение

Влага выделяется в результате испарения со свободной поверхности воды и влажных поверхностей материалов и кожи, в результате дыхания людей, а также работы оборудования и т.д.

Количество влаги, выделяемое людьми , определяется по формуле:

, где:

n = 3 - число людей находящихся в помещении;

количество влаги, выделяемое одним человеком при температуре в рабочей зоне равной — из таблицы 1 получено методом интерполяции.

Газовыделение

Количество двуокиси углерода, содержащегося в выдыхаемом человеком воздухе, определяется по таблице 5 .

При умственном характере выполняемой работы массовый расход двуокиси углерода одним человеком составляет , т.к. в лаборатории находятся 3 человека, то общее количество выделяемого составит .

5.2. Расчёты выделений тепла

Тепловыделение от людей

Тепловыделения человека зависят от тяжести работы, температуры и скорости движения окружающего воздуха.

При умственной работе, температуре окружающего воздуха и скорости движения воздуха не более 0,2 м/с количество тепла, выделяемое одним человеком, составит 80 Вт - из таблицы 1 . Для 3 человек суммарное выделение тепла составит 240 Вт.

Теплопоступления от солнечной радиации

Расчёт тепла поступающего в помещение от солнечной радиации через остекленную поверхность производится по следующей формуле:

, где:

площадь поверхности остекления;

удельное тепловыделение от солнечной радиации при восточной ориентации остекления (окна с двойным остеклением с металлическими переплётами) и географической широте 45 град - из таблицы 6 .

коэффициент учёта характера остекления (обычное загрязнение) - из таблицы 8 .

Тепловыделение от источников искусственного освещения и устройств

вычислительной техники

Расчёт тепловыделения от источников искусственного освещения производится по следующей формуле:

, где

- суммарная мощность источников искусственного освещения;

, где

мощность светильника состоящего из двух ламп;

L – количество светильников в осветительной системе;

коэффициент тепловых потерь для люминесцентных ламп;

Расчёт тепловыделения от устройств вычислительной техники производится по аналогичной формуле:

, где:

N = 0,25 кВт - суммарная мощность устройств вычислительной техники (системный блок + монитор + осциллограф) - испытание и наладка на рабочем месте производится с помощью ЭВМ и прикладных программ;

= 0,6 - коэффициент тепловых потерь для устройств вычислительной техники.

5.3. Определение потребного воздухообмена

Потребный воздухообмен при поступлении вредных веществ в воздух рабочей зоны

В помещениях, загрязнённых вредными парами, количество воздуха G, необходимого для разбавления концентрации вредных веществ до допустимых, рассчитывается по формуле:

, где

В = 135 г/ч - количество вредных веществ выделяющихся в помещении за 1 час;

концентрация двуокиси углерода в удаляемом воздухе, принимается равной предельно допустимой - из ;

концентрация двуокиси углерода в приточном воздухе, составляет 30% от ;

Воздухообмен, обеспечивающий удаление избытков тепла

В помещениях со значительным выделением тепла объём приточного воздуха, необходимого для поглощения избытков тепла G, рассчитывается по следующей формуле:

, где

Q – теплоизбытки, Вт;

массовая удельная теплоёмкость воздуха ;

плотность приточного воздуха ;

температуры удаляемого и приточного воздуха;

, где

температура в рабочей зоне ;

нарастание температуры на каждый 1 метр высоты ;

- высота от пола до вытяжного отверстия;

температура приточного воздуха ;

Определение потребного воздухообмена для удаления избытка влаги

Расчёт расхода воздуха G, ведётся по следующей формуле:

, где

количество водяного пара выделяющегося в помещении;

плотность приточного воздуха ;

влагосодержание вытяжного воздуха при и относительной влажности 60%;

влагосодержание приточного воздуха при и относительной влажности 40%;

( определяются по i-d диаграмме см. стр. 177)

5.4. Выбор и расчёт вентиляции

В качестве системы вентиляции выберем естественную вентиляцию (аэрацию), которая применяется в основном для удаления избытков тепла. Для обеспечения эффективности аэрации в помещении располагают два горизонтальных ряда фрамуг с надёжной конструкцией механизмов привода для их открывания и закрывания.

При тепловой аэрации движение воздуха осуществляется под действием разности давлений наружного и внутреннего воздуха за счёт разности температур вне и внутри помещения.

При расчёте аэрации определяются требуемые площади верхних и нижних вентиляционных проёмов. Расчёт производится для наиболее неблагоприятных условий: летнее время, скорость ветра равна нулю.

Конструктивные характеристики вентиляционных проёмов:

Обычно окна нижнего яруса имеют среднеподвесные створки с углом открытия . Фрамуги верхнего яруса имеют верхнеподвесные створки с углом открытия .

Схема тепловой аэрации помещения представлена на рисунке 2.

Воздух может входить и выходить из помещения через отверстия в плоскостях 1-1 и 2-2.

Температура воздуха внутри помещения в плоскости 1-1 (приточных проёмов) равна температуре рабочей зоны ( ).

Температура воздуха внутри помещения в плоскости 2-2 (вытяжных проёмов) равна:

, где:

- температура воздуха в рабочей зоне;

- температурный градиент ;

h = 3 м - высота расположения центра вытяжных проёмов над полом помещения;

Определяем плотности наружного и внутреннего воздуха в плоскостях
