VIII.Расчет коэффициента усиления приемника и распределение усиления по каскадам.

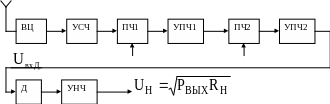

Обобщенная структурная схема приемника приведена на рис.3

Рис.3

Необходимо провести следующие вычисления.

1.Рассчитать число каскадов тракта сигнальной частоты.

Для этого вычисляется требуемое усиление:

(14)

где - чувствительность проектируемого приемника,

- напряжение на входе первого преобразователя частоты, равное 200…500мкВ для полевых транзисторов (ПТ) и 30…40мкВ для биполярных транзисторов (БТ).

Далее определяется необходимое число каскадов N в тракте сигнальной частоты, обеспечивающее требуемое усиление:

(15)

где - уточненный коэффициент передачи входной цепи ( - коэффициент, определяемый по таблице 4),

- коэффициент усиления усилителя сигнальной частоты равняется коэффициенту устойчивого усиления транзистора. Формулы для расчета приведены в таблице 5.

Таблица 4

В таблице 4 - параметр связи между контурами ДПФ.

Таблица 5

2. Определить число каскадов тракта первой промежуточной частоты.

Число каскадов тракта первой промежуточной частоты N определяется по аналогии с первым пунктом данного раздела: сначала определяется необходимое усиление в этом тракте, а уже затем необходимое число каскадов. Обобщенная формула вычислений:

(16)

где напряжение на входе второго преобразователя частоты, равное 2…5мВ для полевых транзисторов (ПТ) и 300…400мкВ для биполярных транзисторов (БТ).

Необходимо отметить, что чем ниже частота , тем выше коэффициент устойчивого усиления транзисторов.

3. Определить число каскадов тракта второй промежуточной частоты.

Вычисления проводятся по формуле:

(17)

где - напряжение на входе детектора, равное (0.5…1)В для АД,ЧД (с настроенными или расстроенными контурами ), ФД и (30…50)мВ для дробного ЧД;

=5…10 – коэффициент запаса.

4.Определить усиление в тракте низкой частоты.

Коэффициент усиления в тракте низкой частоты равняется:

(18)

где =2…5 – коэффициент запаса,

- напряжение в нагрузке,

=(0,8…0,9)

В тракте низкой частоты для обеспечения необходимого усиления целесообразно использование микросхем, некоторые из которых приведены в Приложении 4.

IX. Определение числа каскадов приемника,охватываемых АРУ.

В ТЗ приведен коэффициент регулирования АРУ, показывающий динамический диапазон изменения входного и выходного сигнала. Для проведения дальнейших расчетов эти динамические диапазоны надо перевести дБ по напряжению и вычислить динамический диапазон АРУ:

(19)

Число охватываемых каскадов N равняется:

(20)

где - динамический диапазон регулировки одноко каскада.

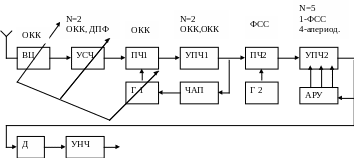

X.Составление структурной схемы проектируемого приемника.

О

МС…

бобщенная структурная схема приемника приведена на рис.4

Рис.4

Особенности построения структурной схемы приемника следующие:

• в диапазонном приемнике необходимо показать сопряженную перестройку каскадов ВЦ, УСЧ и Г приемника;

• около каждого вида устройства показать их количество N=? и тип фильтров (ОКК; ДПФ, ФСС) или тип микросхемы;

• ввести АРУ и показать какое количество усилительных каскадов охватывает система АРУ;

• показать ЧАП или ФАП промежуточной частоты, уменьшающий запас по полосе приемника, если расчеты показали,что он необходим;

• вместо Д, показанного на рис.4, необходимо ввести конкретный вид этого детектора:

• для АТ сигналов – АД,

• для ЧТ сигналов – ЧД ( перед «обычным» ЧД необходим ограничитель),

• для ОФТ сигналов обработка может быть когерентная или некогерентная (выбирается в процессе эскизного расчета в VI разделе). Схема когерентного детектора ОФТ сигнала приведена на рис.5, схема некогерентного – на рис.6.

Рис.5 рис.6

На рис.5 и рис.6:

АО – амплитудный ограничитель,

ФД – фазовый детектор,

УФОК – устройство формирования опорного колебания,

ЛЗ – линия задержки на Т=1/V.

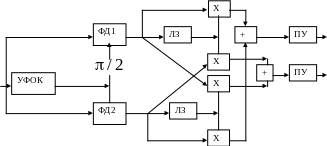

• для сигнлоа ДОФТ вид принимаемого кода приведен в таблице 6, а схемы когерентного и некогерентного детекторов этих сигналов на рис.7 и рис.8 соответственно.

• Таблица 6

АО

Рис.7

Рис.8

Приложение 1

Параметры биполярных транзисторов

Приложение 2.

Характеристики
