Теоретическая часть:

Для реализации данного задания требуется написать 2 модуля – модуль ввода данных и счётчик. Верхним уровнем программы выбран HDL. Был создан файл TOP.v, объединяющий модули shetchik.v (сам счётчик) и Decoder.v (модуль обработки поступающего сигнала).

Декодер взят фактически из второй части с учётом нового условия (перераспределение присваиваемых значений).

Т.к. вводимые данные составляют 4 бита, а выходные должны быть 8 битные, реализована система достраивания операндов. В которой они сравниваются и к тому который больше в конец дописываются 1111, а тому что меньше соответственно 0000.

Для того, чтобы процесс счёта был виден невооружённым глазом был введён делитель, замедляющий процесс, а сам результат выведен на диоды LED0 – LED7.

В моём случае делитель задан параметром num, что реализовано с помощью конструкции “always” и “if”. В данном блоке не находится сигналов, которым присваивается другое значение в другом блоке, поэтому программа не выдала конфликта.

Программная часть:

Программа состоит из верхнего модуля top.v, файла shetchik.v, файла Decoder.v и файла пользовательских ограничений raspinovka.ucf.

Код top.v:

`timescale 1ns / 1ps

module top(

input [3:0] data_in,

input [3:0] command_in,

input clk,

output [7:0] led

);

wire [7:0] q_sig;

wire [7:0] a_sig;

wire [7:0] b_sig;

wire en_sig;

assign led = q_sig;

decoder decoder_INST0 (.data(data_in),

.command(command_in),

.bol(a_sig),

.men(b_sig),

.clk(clk),

.en(en_sig));

schet schet_INST0 (.bol(a_sig),

.men(b_sig),

.clk(clk),

.en(en_sig),

.q(q_sig));

endmodule

Код Decoder.v:

`timescale 1ns / 1ps

module decoder(

input [3:0] data,

input [3:0] command,

input clk,

output reg [7:0] bol,

output reg [7:0] men,

output reg en

);

reg [3:0] a;

reg [3:0] b;

always @ (posedge clk)

begin

case (command)

4'b0001: a = data;

4'b0010: b = data;

4'b1000: en = 1'b1;

default : en = 1'b0;

endcase

bol <= {a >= b}?{a, 4'b1111}:{b, 4'b1111};

men <= {b >= a}?{a, 4'b0000}:{b, 4'b0000};

end

endmodule

Код shetchik.v:

`timescale 1ms / 1ns

module schet(

input clk,

input en,

input [7:0] bol,

input [7:0] men,

output reg [7:0] q

);

parameter num =23'b11111111111111111111111;

reg [22:0] count = 23'b00000000000000000000000;

reg clk_loc = 1'b0;

reg [7:0] v;

reg vp = 1'b0;

reg l;

reg [7:0] m = 0;

reg [7:0] s;

always @ (posedge clk)

begin

if (en == 1) l = 1'b1;

if (l == 1) count = count + 1;

if (count == num)

begin

clk_loc = !clk_loc;

count = 0;

end

end

always @(posedge clk_loc)

begin

if (vp != 1)

begin

vp = 1;

v = bol;

s = m;

end

if (v >= men)

begin

v = v - men;

s = s + 1;

end

if (v < men) q <= s;

end

endmodule

Файл распиновки:

NET "clk" LOC = "L15";

NET "command_in[0]" LOC = "N4";

NET "command_in[1]" LOC = "P4";

NET "command_in[2]" LOC = "P3";

NET "command_in[3]" LOC = "F5";

NET "data_in[3]" LOC = "P15";

NET "data_in[2]" LOC = "C14";

NET "data_in[1]" LOC = "D14";

NET "data_in[0]" LOC = "A10";

NET "led[0]" LOC = "U18" ;

NET "led[1]" LOC = "M14" ;

NET "led[2]" LOC = "N14" ;

NET "led[3]" LOC = "L14" ;

NET "led[4]" LOC = "M13" ;

NET "led[5]" LOC = "D4" ;

NET "led[6]" LOC = "P16" ;

NET "led[7]" LOC = "N12" ;

Для тестирования работы счётчика был написан файл тестирования:

`timescale 1ns / 1ps

module top_tb;

// Inputs

reg [3:0] data_in;

reg [3:0] command_in;

reg clk;

// Outputs

wire [7:0] led;

// Instantiate the Unit Under Test (UUT)

top uut (

.data_in(data_in),

.command_in(command_in),

.clk(clk),

.led(led)

);

always #1 clk=!clk;

initial begin

// Initialize Inputs

data_in = 0;

command_in = 0;

clk = 0;

// Wait 100 ns for global reset to finish

#50;

data_in = 4'b0101;

command_in = 4'b0001;

#50

data_in = 4'b1010;

command_in = 4'b0010;

#50

command_in = 4'b1000;

#50

command_in = 4'b0100;

// Add stimulus here

end

endmodule

Снимок программы симуляции показан в приложении 3.

Из него видно, что программа выдает правильные значения.

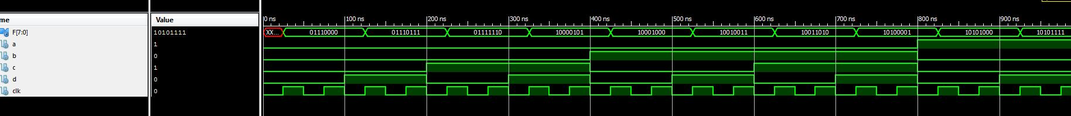

Приложение 1.

Результат работы тестовой программы ISIM к первой части данной работы.

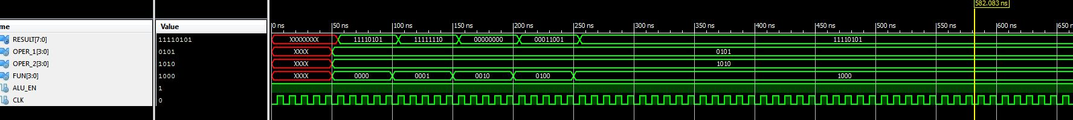

Приложение 2

Результат работы тестовой программы ISIM ко второй части данной работы.

Приложение 3.

Результат работы тестовой программы ISIM к третьей части данной работы.
