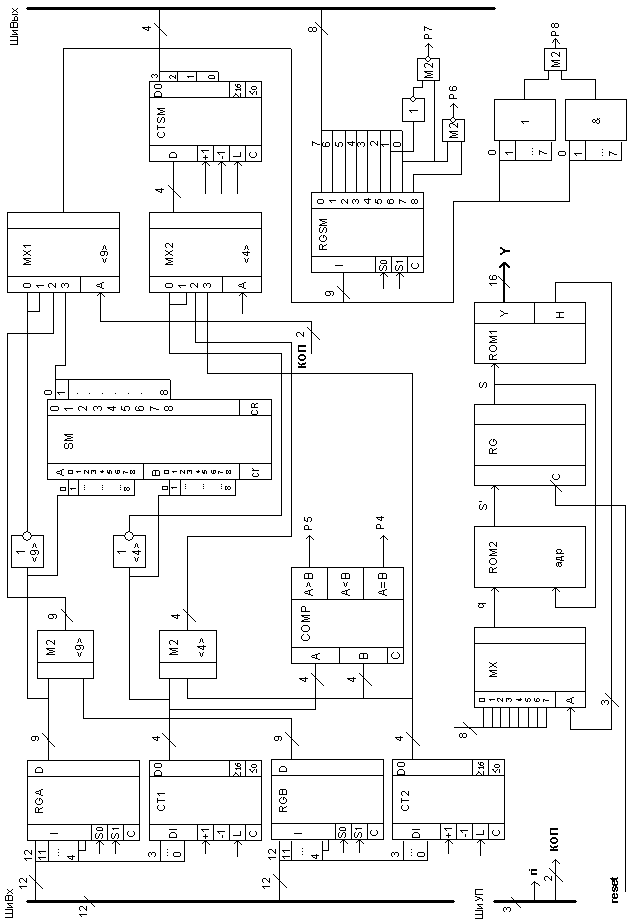

3. Функциональная схема операционного и управляющего автомата
3.1. Используемые функциональные элементы
| Регистр
|
| ||||||||||||||||
| Счетчик
|
0 - сигнализирует о достижение счетчиком 0 (по -1) 16 - сигнализирует о достижение счетчиком 16 (по +1) | ||||||||||||||||
| Сумматор
| Девятиразрядный сумматор. | ||||||||||||||||
| Мультиплексор
| Набор из четырех мультиплексоров имеющих общий управляющий вход. Выбирает один из входов и направляет его на выход.
| ||||||||||||||||
| Компаратор
| Выполняет сравнение двух чисел и выдает сигнал логической единицы на соответствующий выход. | ||||||||||||||||
| Исключающее или a) | Выполняет операцию сложения по модулю 2.
| ||||||||||||||||
б)

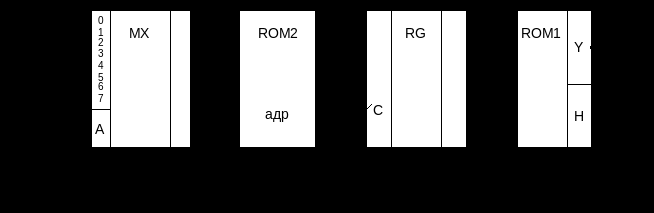

3.2. Управляющий автомат с адресным ПЗУ
Функциональная схема управляющего автомата построена на основе описания алгоритма в закодированной форме и реализует собой управляющий автомат с адресным ПЗУ.
На вход УА подаются сигналы Pi от ОА. Схема содержит аппаратный сброс – сигнал reset.
С выхода УА снимаются микроинструкции в виде управляющих слов. Микроинструкции хранятся в ПЗУ (ROM) управляющего автомата.
3.3. Таблица управляющих слов
| Блок | RGA | RGB | RGSM | CT1 | CT2 | CTSM | ro | Примечание | |||||||||
| S0 | S1 | S0 | S1 | S0 | S1 | +1 | -1 | L | +1 | -1 | L | +1 | -1 | L | ro | ||
| m1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | Прием 1-го операнда |
| m2 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | Прием 2-го операнда |
| m3 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | CT2:=CT2+1; вправо RGB |
| m4 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | Прием инверсии |
| m5 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | Прием сложения по мод. 2 |
| m6 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | Прием результата сложения |
| m7 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | CT1:=CT1+1; вправо RGA |
| m8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | Деление на 2 |
| m9 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | CTSM:=CTSM-1; RGSM влево |
| m10 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | CTSM:=CTSM+1;RGSM вправо |
| m11 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | Выдача результата на шину |
| m01 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | Пустые блоки |
| m02 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ---//---//--- |
| m03 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ---//---//--- |
| m04 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ---//---//--- |
| m05 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ---//---//--- |
3.4. Таблицы заполнения памяти
| ROM1 | ROM2 | Таблица заполнения памяти | ||||||||||
| S | Y | H | S | q | S' | S | q | Y | H | S' | ||
| 0 | m01 | p1 | 0 | 0 | m01 | 0 | 0 | m01 | 0 | 0 | ||
| 1 | m1 | p2 | 1 | 0 | m4 | 1 | 0 | m1 | 1 | 6 | ||
| 2 | m2 | p3 | 2 | 0 | m5 | 2 | 0 | m2 | 2 | 7 | ||
| 3 | m02 | p4 | 3 | 0 | m03 | 3 | 0 | m02 | 3 | 4 | ||
| 4 | m03 | p5 | 4 | 0 | m7 | 4 | 0 | m03 | 4 | 9 | ||
| 5 | m3 | p4 | 5 | 0 | m03 | 5 | 0 | m3 | 3 | 4 | ||
| 6 | m4 | * | 6 | 0 | m11 | 6 | 0 | m4 | 0 | 15 | ||
| 7 | m5 | * | 7 | 0 | m11 | 7 | 0 | m5 | 0 | 15 | ||
| 8 | m6 | * | 8 | 0 | m8 | 8 | 0 | m6 | 0 | 10 | ||
| 9 | m7 | p4 | 9 | 0 | m03 | 9 | 0 | m7 | 3 | 4 | ||
| 10 | m8 | p6 | 10 | 0 | m10 | 10 | 0 | m8 | 5 | 14 | ||
| 11 | m05 | p8 | 11 | 0 | m11 | 11 | 0 | m05 | 7 | 15 | ||
| 12 | m04 | p7 | 12 | 0 | m9 | 12 | 0 | m04 | 6 | 13 | ||
| 13 | m9 | p7 | 13 | 0 | m9 | 13 | 0 | m9 | 6 | 13 | ||
| 14 | m10 | * | 14 | 0 | m11 | 14 | 0 | m10 | 0 | 15 | ||
| 15 | m11 | * | 15 | 0 | m01 | 15 | 0 | m11 | 0 | 0 | ||
