Задание №35

ПРОЕКТИРОВАНИЕ И ИССЛЕДОВАНИЕ МЕХАНИЗМОВ ПОРШНЕВОГО НАСОСА

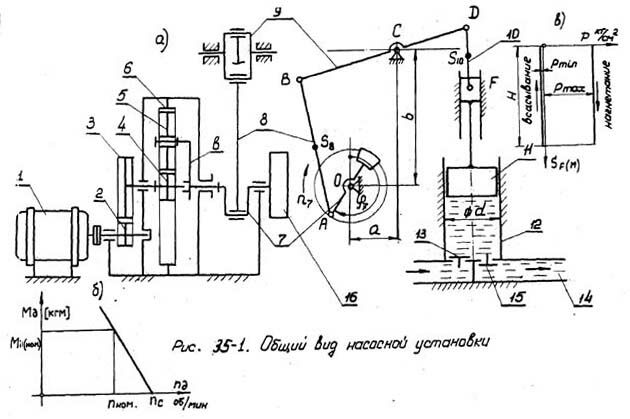

Вертикальный одноцилиндровый поршневой насос (рис.35-1) предназначен для повышения давления жидкости в гидросистеме и подачи её в напорный трубопровод. Насос приводится в движение асинхронным электродвигателем 1, механическая характеристика которого изображена на рис.(35-1б). Вращательное движение от электродвигателя через зубчатую передачу 2-3 с неподвижными осями колес и однорядный планетарный редуктор 4-5-б-в передается на вал 7 шестизвенного кривошипно-ползунного механизма 7-8-9-10-11. Всасывание жидкости в цилиндр 12 при ходе поршня 11 вверх осуществляется через впускной клапан 13 при давлении жидкости, близком к атмосферному (в расчёте принять P_min = 0). Нагнетание жидкости в напорный трубопровод 14 под давлением Р_max осуществляется через выпускной клапан 15. Изменение давления в цилиндре по пути поршня характеризуется индикаторной диаграммой, изображенной на рис.35-1в. Применение кривошипно-коромыcлового механизма дает возможность обеспечить движение поршня (в период всасывавия жидкости) с большей средней скоростью, чем при ходе поршня вниз (в период нагнетания), что увеличивает производительность насоса. Для обеспечения необходимой равномерности движения на кривошипном веду 7 закреплен маховик 16. В данной установке отсутствует кулачковый механизм. Проектирование кулачкового механизма провести по заданию №34.

Исходные данные Таблица 35-1.

№ ц/п	Наименование параметра	Обозначение	Единица СИ	Численные значения для вариантов
				А	Б	В	Г	Д
1	Номинальное число оборотов электродвигателя	nном	об/мин	960	960	960	1440	1440
2	Синхронное число оборотов эл.двигателя	nc	об/мин	1000	1000	1000	1500	1500
3	Момент на валу двигателя при номинальном числе оборотов	(Mд)ном	Н·м	7,5	8,8	10,0	16,0	18,0
4	Число оборотов вала (7)	n7	об/мин	100	105	110	115	120
5	Диаметр цилиндра	d	м	0,110	0,115	0,120	0,125	0,130
6	Ход поршня	H	м	0,120	0,130	0,140	0,150	0,160
7	Максимальное давление жидкости в цилиндре	Рmax	МПа	0,300	0,350	0,400	0,450	0,500
8	Коэффициент неравномерности вращения кривошипного вала (7)		-	1/12	1/12	1/10	1/10	1/8
9	Размеры звеньев	lBC	м	0.170	0.180	0.190	0.200	0.210
		lCD	м	0.180	0.170	0.180	0.190	0.200
		lDF	м	0.100	0.100	0.100	0.100	0.100
10	Коэффициент изменения средней скорости поршня	Kv	-	1.2	1.2	1.2	1.25	1.25
11	Маховой момент ротора электродвигателя	GD2	Н·м2	4,0	4,0	4,5	4,5	5,0
12	Приведенный к валу 7 момент иyерции всего зубчатого редуктора	Iрпр	кг·м2	1,5	1,5	2,0	2,0	2,5
13	Момент инерции кривошипного вала 7 (без маховика)	I'70	кг·м2	0.03	0.03	0.04	0.04	0.05
14	Вес звена 11 (поршень с ползуном)	G11	Н	40	40	45	45	50
15	Ориентировочный вес единицы длины звеньев 8, 9, 10	q	Н/см	0,6	0,6	0,7	0,8	0,9
16	Угловая координата звена 7 для силового расчёта (рис.35-1а)	7	град	200	220	240	260	280
17	Числа зубьев колес 2, 3	Z2	-	11	14	15	12	13
		Z3	-	17	19	20	21	24
18	Модуль зубчатой передачи 2, 3	m	мм	2,5	2,5	3	3	3,5
19	Число сателлитов в планетарном редукторе	K	-	3	3	3	3	3

Примечания.

Центры тяжести S8 и S10 принять посредине звена. Моменты инерции I8S, I9S, I10S подсчитать по формуле IS=m·l2/12, где m - масса звева и l - длина звена, Число оборотов электродвигателя (nд) при установившемся режиме определяется по механи- ческой характеристике (рис.35-1б).
