Московский Государственный Технический Университет

им. Н. Э. Баумана

Отчёт по лабораторной работе №1

по курсу:

«Оптимальное управление

детерминированными процессами»

«Аналитическое конструирование регуляторов»

Тема «Классическое вариационное исчисление в задачах оптимального управления»

Вариант: №18

Студент: Ле Куи Ань

Группа : ИУ1-71

Проверил: Деменков Н.П.

2016 г.

Цель работы: овладеть навыками и умением по синтезу линейных систем управления с квадратичным критерием качества на основе классического вариационного исчисления.

Необходимое оборудование: ПЭВМ, совместимая с IBM PC, пакет Matlab для операционной системы Microsoft Windows.

Во многих случаях схемы управления возмущенным движением приводят к рассмотрению линейных систем с квадратичным критерием качества. Многие объекты управления достаточно точно описываются линейными динамическими моделями. Путем разумного выбора квадратичных критериев качества и квадратичных ограничений в этом случае удается синтезировать весьма удовлетворительные управляющие устройства с линейной обратной связью.

В данной работе рассматривается система, описываемая векторным дифференциальным уравнением с переменными коэффициентами:

. (1)

Необходимо перевести систему из некоторого начального состояния в заданное конечное состояние

, (2)

используя допустимые функции управления и не выходя за допустимые пределы по фазовым переменным в процессе движения.

Структурную схему исследуемой системы можно представить следующим образом:

Так как замкнутая система линейная стационарная, то ее передаточная функция определяется как:

Для решения этой задачи производится минимизация критерия качества, представляющего собой сумму квадратичной формы от вектора конечного состояния и интеграла от суммы квадратичных форм вектора состояния и вектора управления

(3)

Здесь G_k и Q(t) - положительно полуопределенные матрицы, R(t) - положительно определенная матрица.

Управление (t), минимизирующее (3), можно найти путем совместного решения уравнения (1) и уравнения Эйлера-Лагранжа

, при (t_k)= G_k (t_k), (4)

, (5)

где функция Гамильтона

(6)

откуда

. (7)

Подставляя (7) в (1), приходим к двухточечной краевой задаче, решением которой является программное управление .

(t) = - K(t) (t),

при

K(t) = R^-1(t) B^T(t) S(t),

где симметричная матрица S(t) определяется из матричного уравнения Риккати

= - SA- A^TS + SBR^-1B^TS – Q.

Закон управления и реакция системы в значительной степени зависят от выбора весовых коэффициентов показателя качества. В данной работе выбор весовых коэффициентов производится на основании метода Эллерта. Для объекта второго порядка, описываемого уравнением

,

с показателем качества , где t_k=∞, матрицы и выбираются диагональными, и имеют следующие элементы:

; .

Весовые коэффициенты и задаются уравнениями

,

.

Для выпуклости функционала качества весовые коэффициенты и должны быть неотрицательными.

Практическая часть

Вариант 18: k=20; ξ=0.25; T=0.3

Выполнение:

Метод 1 – Метод Брайсона (формулы 13-15)

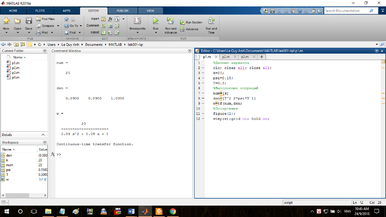

1)Код:

2)Вывод:

num =

20

den =

0.0900 0.0900 1.0000

w =

20

---------------------

0.09 s^2 + 0.09 s + 1

Continuous-time transfer function.

>> p2

Pss =

A =

x1 x2

x1 -1 -2.778

x2 4 0

B =

u1

x1 8

x2 0

C =

x1 x2

y1 0 6.944

D =

u1

y1 0

Continuous-time state-space model.

q11 =

1.2352e-04

q22 =

1.0477e-04

Q =

1.0e-03 *

0.1235 0

0 0.1048

K =

0.0011 0.0002

S =

1.0e-03 *

0.1366 0.0189

0.0189 0.0996

E =

-0.5044 + 3.2957i

-0.5044 - 3.2957i

Wf =

20

----------------------

0.09 s^2 + 0.09 s + 21

Continuous-time transfer function.

Wreg =

A =

x1_e x2_e

x1_e -1.009 -2.779

x2_e 4 -6.944

B =

y1

x1_e 0

x2_e 1

C =

x1_e x2_e

u1 -0.001093 -0.0001508

D =

y1

u1 0

Input groups:

Name Channels

Measurement 1

Output groups:

Name Channels

Controls 1

Continuous-time state-space model.

3)Графики:

Рис.1 Вид передаточной функции (Метод 1)

Рис.2 Управление (Метод 1)

Рис.3 Выход системы (Метод 1)

Метод 2 – метод Эллерта.

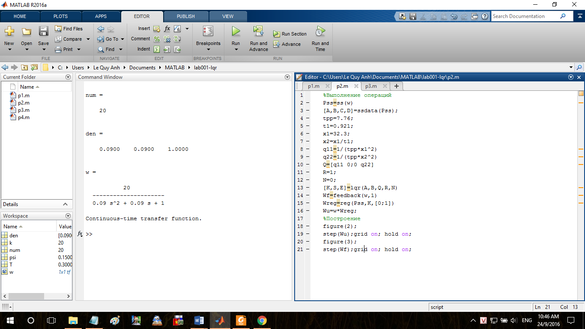

1)Код:

%Данные варианта

clc; clear all; close all;

k=20;

psi=0.15;

T=0.3;

%Выполнение операций

num=[k]

den=[T^2 2*psi*T 1]

w=tf(num,den)

Pss=ss(w)

[A,B,C,D]=ssdata(Pss);

a11=-1;

a12=-2.778;

a21=4;

a22=0;

b22=8;

q11=(1/(a12)^2*(b22)^2)*(1/T^4+6*a11*psi/T^3+(a11)^2*(12*psi+2)/T^2+8*(a11)^3*psi/T+(2*a11*a12*a21*a22+2*(a11)^2*a12*a21+(a12)^2*(a21)^2+(a11)^4));

q22=(1/(b22)^2)*((4*psi^2-2)/T^2-(a11)^2-(a22)^2-2*a12*a21);

Q=[q11 0;0 q22]

R=1;

N=0;

[K,S,E]=lqr(A,B,Q,R,N)

Wf=feedback(w,1)

Wreg=reg(Pss,K,[0;1])

Wu=w*Wreg;

figure(4);

%Построение

step(w);grid on; hold on;

figure(5);

step(Wu);grid on; hold on;

figure(6);

step(Wf);grid on; hold on;

2)Вывод:

num =

20

den =

0.0900 0.0900 1.0000

w =

20

---------------------

0.09 s^2 + 0.09 s + 1

Continuous-time transfer function.

Pss =

A =

x1 x2

x1 -1 -2.778

x2 4 0

B =

u1

x1 8

x2 0

C =

x1 x2

y1 0 6.944

D =

u1

y1 0

Continuous-time state-space model.

Q =

1.0e+03 *

1.9124 0

0 0.0000

K =

43.6058 0.0000

S =

5.4507 0.0000

0.0000 3.7857

E =

-349.8147

-0.0318

Wf =

20

----------------------

0.09 s^2 + 0.09 s + 21

Continuous-time transfer function.

Wreg =

A =

x1_e x2_e

x1_e -349.8 -2.778

x2_e 4 -6.944

B =

y1

x1_e 0

x2_e 1

C =

x1_e x2_e

u1 -43.61 -4e-05

D =

y1

u1 0

Input groups:

Name Channels

Measurement 1

Output groups:

Name Channels

Controls 1

Continuous-time state-space model.

3)Графики:

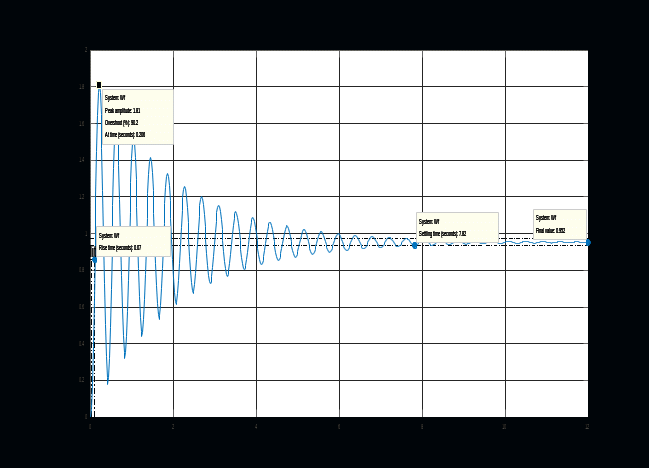

Рис.4 Вид передаточной функции (Метод 2)

Рис.5 Управление (Метод 2)

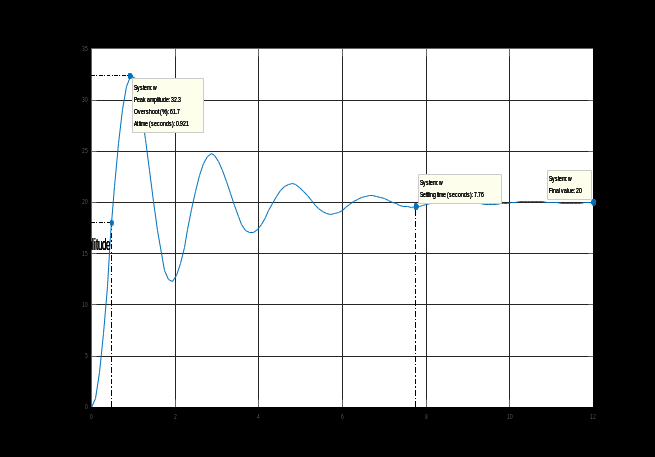

Рис.6 Выход системы (Метод 2)

Выводы:

1. Проведя лабораторную работу, я ознакомился со способами применения функции lqr, позволяющей синтезировать линейно-квадратичный регулятор, научился определять оптимальное управление методом классического вариационного исчисления.

1. Из графиков видно, что использование методик Брайсона и Эллерта дает в обоих случаях заметное снижение перерегулирования и статической ошибки, тогда как время переходного процесса синтезированной системы практически не изменилось.
