Министерство образования РФ

Государственное образовательное учреждение высшего профессионального образования «Московский государственный технический университет им. Н. Э. Баумана»

Кафедра ИУ6 «Компьютерные системы и сети»

Лабораторная работа №3

по предмету: «Микроэлектроника и схемотехника»

на тему: «Дешифраторы»

Выполнил студент группы ИУ5-51:

Сидякин А.А.

Проверил преподаватель:

Радюкевич В.В..

Москва 2010

Цель работы – исследование устройства и изучение работы дешифраторов

Два дешифратора со счётчиком

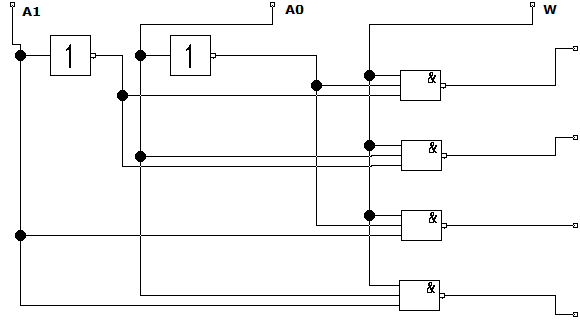

Рис. 1. Дешифратор

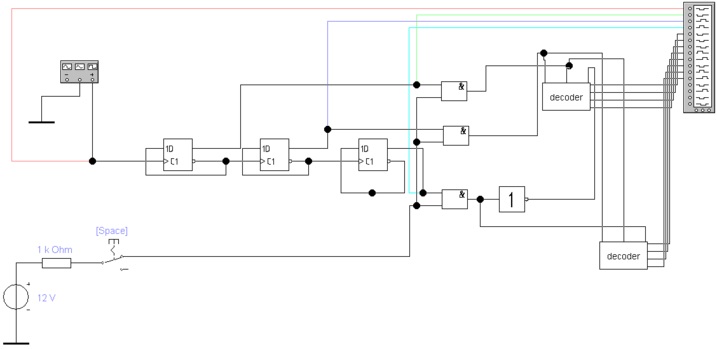

Рис. 2. Дешифратор со счётчиком

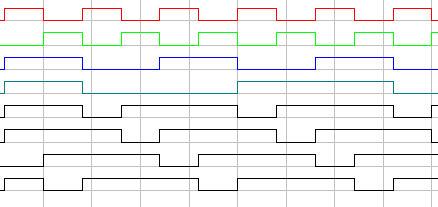

Рис. 3. Диаграмма

Сдвоенный дешифратор 74155

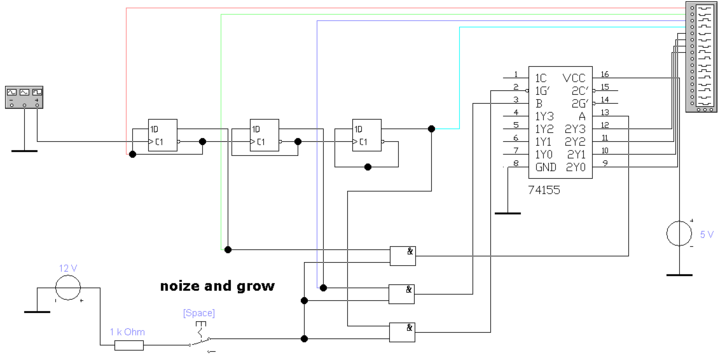

Рис. 4. Сдвоенный дешифратор 74155

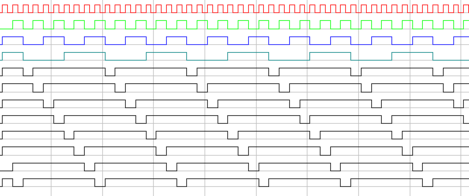

Рис. 5. Диаграмма

Сдвоенный дешифратор 74138

Рис. 6. Сдвоенный дешифратор 74138 увеличенной разрядности

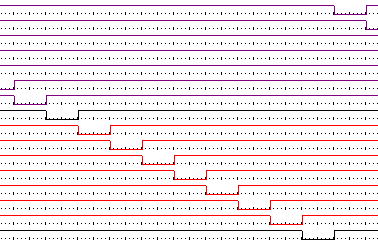

Рис. 7. Диаграмма

Дешифратором называется комбинационный узел, преобразующий каждой набор двоичных входных сигналов в информационный сигнал на выходе, соответствующем этому набору

Число выходов дешифратора равно числу разрешенных наборов входных сигналов. В дешифраторе с n входами и К выходами. Дешифратор, имеющий выхода, называется полным, при .
меньшем числе выходов - неполным. Наборам двоичных входных сигналов дешифратора можно поставить в соответствие n -разрядные двоичные числа. Если выходы дешифратора обозначить буквами , то информационный сигнал - появляется на том выходе, у которого значение индекса j (т.е. номер выхода) равно двоичному числу, образованному набором входных сигналов. Таким образом, дешифратор преобразует поданный на его входы код числа с выдачей информационного сигнала на один из выходов.

В ЭВМ дешифраторы применяются: для преобразования кодов операций в управляющие сигналы, адресов ячеек памяти - в сигналы выборки ячеек при записи и считывании информации на них;
для переключения каналов в многоканальных коммутаторах электрических сигналов и т.д.

Основными параметрами дешифраторов являются:

а) число входов и выходов;

б) входные и выходные токи и напряжения, лог. О и 1:

в) коэффициент разветвления по выходу ;

г) напряжение помехи статической ;

д) потребляемая мощность (или ток );

е) время задержки распространения сигнала при включении и выключении, характеризующее быстродействие дешифратора.

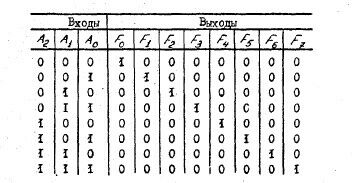

Функционирование дешифратора поясняется на рис.8

Рис. 8. Функционирование дешифратора
