При вводе программ и исходных данных обязателен визуальный контроль с помощью индикаторов. Адрес ОЗУ, куда вводятся данные, отображают индикаторы DА, а сами данные - индикаторы DD. Коды, передаваемые по магистралям D, A, M, индицируются индикаторами на точечных светодиодах. Младшие разряды на светодиодах находятся справа. Для получения десятичного эквивалента двоичного кода необходимо просуммировать веса разрядов включившихся светодиодов. Например, состояние магистрали
128 64 32 16 8 4 2 1
● ○ ● ○ ○ ● ● ●
определяет число 128+32+4+2+1=167 (где ● – включенный, а ○ – выключенный светодиод).
При кодировании чисел в шестнадцатеричной системе счисления старшие четыре светодиода определяют код старшего разряда числа, а младшие четыре светодиода – код младшего разряда
Для перевода шестнадцатеричных кодов двухразрядного числа в десятеричный необходимо умножить десятичное значение кода старшего разряда исходного числа на шестнадцать и сложить с десятичным значением младшего разряда переводимого числа. Например:
0I16 = С∙16 + I = I10; I016 = I∙16 + 0 = 1610;
2116 = 2∙16 + I = 3310; 3F16 = 3∙16 + 15 = 6310.
Светодиодные индикаторы DD и DA дублируются на семисегментных индикаторах. Информация при этом отображается в виде символов 0, I, …, 9, А, В, С, D, Е, F, т.е.
0010 1001 → 29,
0101 1100 → 50,
1011 1111 → BF,
1111 1111 → FF.
На индикаторах DM содержимое любой ячейки ОЗУ с адресом А изображается в виде NN16.

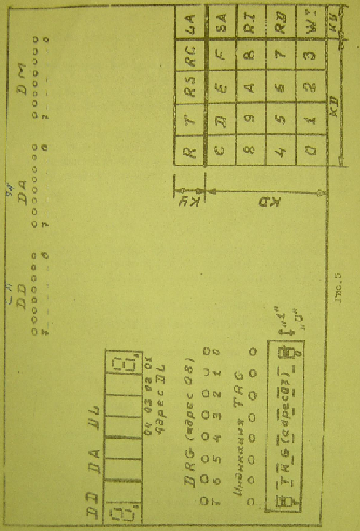

Светодиодный и тумблерный регистры DRG и ТRG используются в качестве внешних устройств ввода и вывода информации. Семисегментные индикаторы DL01… DL04 также применяются ВУ для вывода алфавитно-цифровой информации.
По программе информация с TRG может быть передана на DRG и DL01… DL04. Кодировка информации на DRG аналогична кодировке на индикаторах DD и DA.
Подготовка микроЭВМ к работе.
Перевести тумблер включения сетевого питания в положение СЕТЬ. При этом загорится индикатор СЕТЬ и появится звуковой сигнал нарастающего тока. После окончания звукового сигнала на индикаторах DD, DA и DM появятся нули (т.е. индикаторы не светятся). МикроЭВМ готова к работе.
Таблица 2
Значение числа в системе счисления | Значение числа в системе счисления | ||||
щестнадцате ричной | двоичной | десятичной | шестнадцате ричной | двоичной | десятичной |
0 1 2 3 4 5 6 7 | 0000 0001 0010 0011 0100 0101 0110 0111 | 0 1 2 3 4 5 6 7 | 8 9 А B C D E F | 1000 1001 1010 1011 1100 1101 1110 1111 | 8 9 10 11 12 13 14 15 |
Начальная установка.
Нажать кнопку R. Убедиться, что нажатие сопровождается звуковым сигналом нарастающего тона, а индикаторы данных, адреса и памяти отображают нулевые годы. В результате выполнения программы R все регистры АУ, а также ячейки ОЗУО... ОЗУ5 устанавливаются в состояние "О". Поэтому все программы пользователя начиная с адреса 1016.
Загрузка аккумулятора.
Нажать кнопку LА. Услышав звуковой сигнал низкого тона, нажать последовательно две произвольные кнопки KD. Каждое нажатие кнопки должно сопровождаться звуковым сигналом (первое нажатие - сигналом низкого тона, второе - высокого). Проверить правильность ввода информации по индикатору DD.
Установка адреса.
Нажать кнопку LA. Услышав сигнал низкого тона, набрать KD произвольный двухразрядный код. Ввод адреса сопровождается звуковыми сигналами так же, как при выполнении операции LA. Контроль следует осуществлять по индикатору DA.
Запись с увеличением.
Нажать кнопку WI. После звукового сигнала набрать на клавиатуре KD произвольный двухразрядный код. Ввод информации контролировать по звуковому сигналу и индикатору DA.
Повторить операцию WI3…5 раз, изменяя при этом вводимые данные. После каждой операции значение на индикаторе DA должно увеличиваться на единицу. Зафиксировать вводимую информацию для последующего контроля.
Считывание с уменьшением.
Начать кнопку RD. Выполнение команды сопровождается звуковым тоном, содержимое индикатора DA уменьшается (-1), а на индикаторе DM отображается информация, записанная по этому адресу.
Повторить операцию RD несколько раз и сравнить информацию, отображаемую на DM, с данными, вводимыми по команде WI .
Считывание с увеличением.
Нажать кнопку RI. Выполнение команды сопровождается звуковым сигналом, содержимое индикатора DA увеличивается (+1), а на индикаторе DM отображается информация, записанная по этому адресу. Повторить операцию RI несколько раз и сравнить информацию, отображаемую на DM , с данными, вводимыми по команде WI.
Загрузка активной программы.
Нажать кнопку R. Установить начальный адрес программы. Для этого нажать кнопку SА и набрать на клавиатуре KD начальный адрес программы.
Загрузить последовательно все команды программы, используя режим WI. Пример рабочей программы представлен в табл. 3, а ее алгоритм - на рис. 6. Данная программа производит последовательное увеличение содержимого АС, т.е. выполняется операция AC + I → AC.
Программа содержит пять циклов. После каждого цикла результат записывается в ячейки ОЗУ с адресами 30... 34.
Проверку правильности ввода программы можно осуществить с помощью команд SA и RI. Для этого нужно нажать кнопку SA и ввести начальный адрес программы. После этого на индикаторе DA будет индицироваться выбранный адрес, а на индикаторе DM – информация, записанная по этому адресу. Далее, используя режим RI, можно считать информацию во всех последующих ячейках ОЗУ (с 11-й по 20-ю) и сравнить ее о кодами команд (см. табл. З). Если при проверке обнаружены ошибки, то необходимо нажить кнопки R и SА, адрес исправляемой ячейки ОЗУ, кнопку WI и набрать необходимую информацию.
Таблица 3
Адрес ОЗУ | Команда | Код команды | Комментарий |
10 | 0 → АС | BF | Обнуление содержимого АС |
11 | AC+1 → АС | СF | Увеличение АС на единицу |
12 | АС → М (30) | 9F | Запись содержимого АС в ОЗУ |
13 | 30 | 30 | по адресу 30 при сохранении содержимого АС |
14 | АC+1 → АС | CF | Увеличение содержимого АС на единицу |
15 | АС → М (31) | 9F | Запись содержимого АС по |
16 | 31 | 31 | адресу 31 при сохранении содержимого АС |
17 | АC+1 → АС | CF | Увеличение содержимого АС на единицу |
18 | АС → М (32) | 9F | Запись содержимого АС по |
19 | 32 | 32 | адресу при сохранении содержимого АС |
1А | АC+1 → АС | CF | Увеличение содержимого на единицу |
1В | АС → М (33) | 9F | Запись содержимого АС по |
1С | 33 | 33 | адресу 33 при сохранении содержимого AC |
1D | АC+1 → АС | CF | Увеличение содержимого на единицу |
1Е | АС → М (34) | 9F | Запись содержимого АС по |
1F | 34 | 34 | адресу 34 при сохранении содержимого AC |
20 | END | AO | Окончание программы |
Выполнение рабочей программы.
С помощью кнопки SА установить начальный адрес программы (в рассматриваемом примере начальный адрес 10) . Исполнение рабочей программы возможно в пошаговом RS и циклическом RC режимах.
Замечание. Пошаговый режим выполняется нажатием кнопки RS. Каждое нажатие приводит к выполнению одной команды. На индикаторах DA и DM индицируются адрес и содержимое ячейки ОЗУ.
Циклический режим выполняется нажатием кнопки RC. При этом команды обрабатываются последовательно автоматически. Окончание режима RC осуществляется командой END, завершающей рабочую программу.
Выполнить рабочую программу в режимах RS и RC. Полученный результат с помощью команд SA и RI проверить по содержимому ячеек ОЗУ, куда записаны результаты обработки данных из АС.
После каждого выполнения программы и контроля результата производить обнуление (0 → Mn, где n изменяется от 30 до 34) ячеек ОЗУ с помощью команд SA и WI. Показать выполнение программы и результаты преподавателю.
Варианты заданий для индивидуального выполнения.
I. Разработать алгоритм и программу в записи во внутренние регистры RO… R7 ряда числа. Ввести программу в микроЭВМ, начиная с начального адреса 1016. Проконтролировать и выполнить программу в режимах RS и RС. C помощью команд SA и RI провести контроль выполнения программы путем просмотра ячеек ОЗУ, в которых хранится содержимое регистров RO… R7 начиная с первой ячейки (см. карту памяти на рис. 4).
Варианты исходных чисел приведены ниже:
а) 01, 05, 07, 08, ОА, ОС, ОЕ, 33;
б) 09, ОА, ОВ, ОС, OD, ОЕ, OF, 21;
в) 11, 12, 13, 14, IA, IC, IF, 03;
