Win_Dialog

1. Создадим диалоговое приложение: File / New / Project… ;

2. На вкладке «New Project» выбираем тип проекта Visual С++ / MFC;

3. Среди шаблонов (Templates) выбираем «MFC Application»;

4. В поле имени задаем «Win_Dialog»;

5. На вкладке «MFC Application Wizard – Win_Dialog» радиокнопкой задаем тип приложения «Dialog based», остальные параметры не меняем;

6. На следующей вкладке можно задать органы управления приложением: кнопки минимизации, максимизации, закрытия окна, системного меню. Здесь же можно задать текст заголовка окна;

7. После нажатия на кнопку «Finish» генерируется набор стандартных файлов, создается папка с проектом (Project) и областью (Solution);

8. Открываем просмотрщик ресурсов «Resource View – W-n_Dialog»;

9. Среди ресурсов выбираем диалоговую панель «IDD_WIN_DIALOG_DIALOG» и открываем ее. ВНИМАНИЕ. Надо убедиться, что в свойствах (Properties) задан русский язык;

10. После компиляции и редактирования создается образ диалового приложения, который может выполняться либо в режиме отладки (Debug), либо в режиме окончательной реализации (Release).

11. Окно приложения имеет вид:

Оно стандартно имеет три элемента: две кнопки и статическое поле с надписью TO DO …

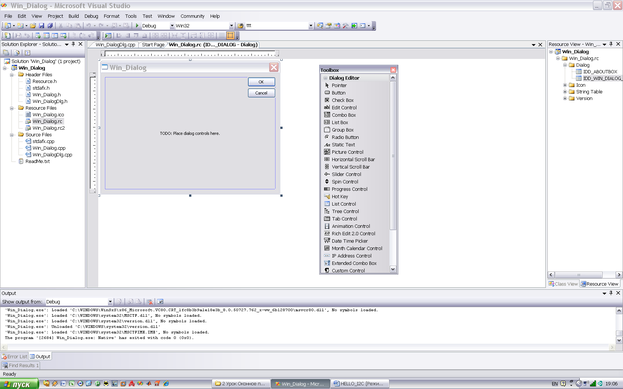

1. Конфигурация среды программирования имеет вид:

Если кнопку в верхней строке окна положить горизонтально, то окно будет автоматически минимизироваться в ярлык вкладки. Из плавающего окна «Toolbox» на начальный шаблон диалога можно переносить стандартные элементы управления, двойной щелчок по элементу управления генерирует пустую функцию отклика в тексте программы, правой кнопкой мыши можно вызвать окно свойств (Properties) выбранного элемента и изменить их.

1. Поставим на диалоговое окно кнопку с заголовком «СТАРТ», сгенерируем функцию обработки сообщения о нажатии этой кнопки. Также сгенерируем функции для кнопок «Ok» и «Cancel» изменим статический текст.

2. При редактировании в тело функции вставим оператор:

MessageBoxA(0,"Все нормально","Сообщение", MB_OK);

1. Выполним программу.

2. *********************************************************************

3. Для подключения интерфейсной платы URC220 необходимо в папку с файлами проекта скопировать 4 файла: «urc220.h», «urc220.lib», «urcpipe.h», «urcpipe.lib», они лежат в отдельной папке «ФАЙЛЫ для подключения URC220».

4. Два заголовочных файла «urc220.h», «urcpipe.h» необходимо включить в текущий проект: Project / Add Existing Item…;

В начале программы вставим фрагмент, который создает объект urc класса CURC220 //**********************************************************************

//Мой код НАЧИНАЕТСЯ здесь

#include "urc220.h" // Подключение библиотеки для работы с устройством

#pragma comment(lib, "Winmm.lib")

CURC220 urc; // Объект для работы с устройством

int init_1_device(); // Прототип функции инициализации

int bit; // Номер светодиода

//Мой код ЗАКАНЧИВАЕТСЯ здесь

//**********************************************************************

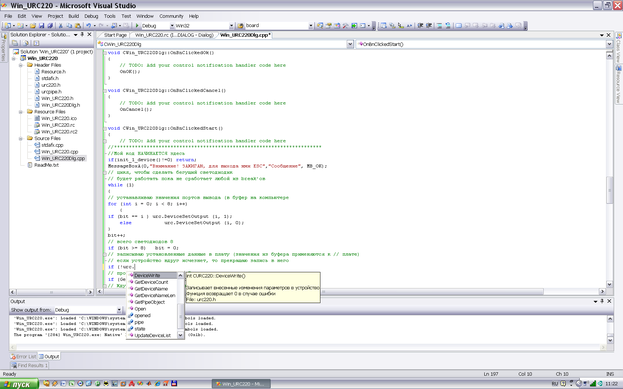

Набрав в тексте программы имя объекта urc, и поставив точку, мы вызываем контекстную подсказку, в которой перечисляются функции-члены класса URC220.

1. В функцию обработки сообщения о нажатии кнопки «ПУСК» добавим фрагмент, в котором в цикле зажигаются и гасятся светодиоды:

//**********************************************************************

//Мой код НАЧИНАЕТСЯ здесь

if (init_1_device() != 0) return;

MessageBoxA(0,"Внимание! ЗАЖИГАЮ, для выхода жми ESC","Сообщение", MB_OK);

// цикл, чтобы сделать бегущий светодиодик

// будет работать пока не сработает любой из break'ов

while (1)

{

// устанавливаю значения портов вывода (в буфер на компьютере

for (int i = 0; i < 8; i++)

{

if (bit == i ) urc.DeviceSetOutput (i, 1);

else urc.DeviceSetOutput (i, 0);

}

bit++;

// всего светодиодов 8

if (bit >= 8) bit = 0;

// записываю установленные данные в плату (значения из буфера применяются к // плате)

// если устройство вдруг исчезнет, то прекращаю запись в него

if (!urc.DeviceWrite ()) break;

// проверяю - был ли нажат Esc

if (GetAsyncKeyState (VK_ESCAPE)) break;

// Жду 100 милисекунд (не менее 4 милисекунд, иначе операция записи не

// успеет завершиться), ну и чтобы не быстро бегал светодиод

Sleep (100);

} //while (1)

//Мой код ЗАКАНЧИВАЕТСЯ здесь

//**********************************************************************

Инициализацию единственной интерфейсной платы оформим в виде отдельной функции init_1_device() для концентрации всех предварительных настроек и проверок в одном месте. Тело функции можно разместить либо в самом конце программы, либо в начале. Вызов функции инициализации можно разместить в обработчике нажатия на кнопку СТАРТ, или в функции инициализации ::OnInitDialog()

//*********************************************************************

//Мой код НАЧИНАЕТСЯ здесь

// Функция выводит на экран список устройств и

// возвращает номер выбранного пользователем устройства

// (начиная с "0", "-1" - ошибка)

int init_1_device()

{

// Обновляем список устройств

urc.UpdateDeviceList();

// Определяем количество устройств

ULONG device_count = 0;

urc.GetDeviceCount(&device_count);

// Если не подключено ни одного устройства, то

if(!device_count)

{

// Выводим сообщение и выходим

MessageBoxA(0,"Устройств URC220 не найдено","list_devices error", MB_OK);

return -1;

}

// Если подключено более одного устройства, то

if(device_count > 1)

{

MessageBoxA(0,"Устройство URC220 не одно","list_devices error", MB_OK); return -2;

}

// Если подключено всего одно устройство, то

// Сразу возвращаем его номер

else

{

// Определяем номер устройства,

// которое нужно открыть

int device_index = 0;

// Открываем выбранное усройство

if(!urc.Open(device_index))

{

// Сообщаем и выходим, если не получилось

MessageBoxA(0,"Соединение не выполнено","init_1_device", MB_OK);

return -3;

}

else

{

// Сообщаем об успешном соединении

MessageBoxA(0,"Соединение прошло успешно","init_1_device", MB_OK);

for(int j=0;j<8;j++)

urc.DeviceSetOutput(j, 0); // Гасим светодиоды

for(int j=0;j<4;j++)

urc.DeviceSetPWM(j, 0); // Обнуляем ШИМ

urc.DeviceWrite(); // Записываем данные в интерфейсную плату

}

return 0;

}

}

//Мой код ЗАКАНЧИВАЕТСЯ здесь

//*********************************************************************

1. Выполним программу.
