Лекция №9 [20.04.11]

Табличный метод

Устройство, которое проявляет активность, помещается на верх таблицы (повышается его приоритет), и оно будет опрашиваться чаще, а не проявляющее активность, опускается по таблице ниже.

Маркерный метод

Ориентируется на кольцевую топологию. В кольце передаётся два типа кадров: информационный и управляющий (маркер). Право на передачу информационного кадра станция получает тогда, когда ей приходит маркер. И вот этот маркер циркулирует по кольцу, без него никто передавать не будет. Ну типа эстафетной палочки.

Структура кадра: адрес устройства назначения, адрес устройства отправителя, данные.

При реализации этого метода каждая станция, передающая кадр в кольцо, должна удалить собственный кадр. Таким кадром будет являться первый кадр, поступающий на вход станции после передачи ей кадра (вот он будет её собственным), при нормальном функционировании кольца.

Возможные ситуации:

1) станция передала кадр в кольцо и вышла из строя. Тогда может нарушиться последовательность удаления кадров. Решается проблема так: станция после передачи кадра должна удалить все ведущие кадры, включая свой собственный (в котором адрес устройства – это сама эта станция);

2) станция передала кадр, удалив из него маркер, и вышла из строя (короче, пропажа маркера). В этом случае станции не смогут передавать информацию в кольцо, потому что маркера-то нет.

В таких система всегда назначаются одна или несколько станций, ответственных за наблюдение за маркером и генерацию нового маркера. Если маркер пропадает, то они генерируют маркер, следя за тем, чтобы он был единственным (если несколько сгенерируется, то все удаляют и снова наблюдают и генерируют);

В более серьёзных системах существует механизм приоритета станций, например, IEEE 802.5 Token Ring – маркерное кольцо. В нём тоже маркер и информационный кадр.

Вот такие биты:

Разница в том, что есть спецовое поле , если оно равно нулю, то это маркер, а если единице, то кадр. Ещё есть поле - приоритет маркера (0 - 7), определяет приоритет станции, претендующей на захват кольца.

Идея приоритетного механизма заключается в следующем: станциям одного и того же приоритетного уровня предоставляется равный доступ к кольцу. Станция, которая повысила уровень сервисного приоритета кольца (захватила кольцо), возвращает кольцу исходное значение сервисного приоритета (после получения доступа).

Бит следит, чтобы в сети не передавались одинаковые кадры и чтобы не пропадал маркер (и был единственным). Станция, следящая за прохождением маркера по кольцу, при трансляции кадра заменяет этот бит на единичный, если он был равен нулю, и удаляет кадр, если бит был единичным.

Метод уплотнения

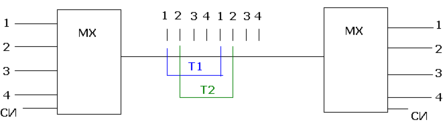

Временным мультиплексированием:

Метод эффективен, если все каналы постоянно передают данные (нет простоя по времени), что в реальных система получить достаточно проблематично. Альтернативой является статистическое мультиплексирование.

Частотное мультиплексирование - при котором полоса пропускания физического канала делится на ряд узких частотных полос.

Кодовое разделение канала – в сетях широкополосного доступа (WiFI). Основные требования к беспроводному доступу – защита информации. CDMA.

Передатчик передаёт сигналы на одной и той же частоте, в одной и той же области, в то же время, но с разными кодами. В схеме с кодовым разделением каждый передатчик заменяет каждый бит исходного потока данных на так называемый CDM-символ, который имеет разрядность 11, 16, 32, 64, которая называется чиповой последовательностью. Причём, эта последовательность уникальна для каждого передатчика. Как правило, для замены информационной единицы используют некоторый чип, а для нуля – то же чип, но инвертированный.

Приёмник знает CDM-код передатчика. Приёмник постоянно принимает все сигналы и оцифровывает их. Потом в спец.устройстве корреляторе производится операция свёртки входного оцифрованного сигнала с CDM-кодом (скалярное произведение входного информационного вектора и вектора CDM-кода). Если сигнал превышает некоторый установленный пороговый уровень на выходе коррелятора, то приёмник считает, что получен единица, а если ниже – то ноль.

Для увеличения вероятности приёма передатчик может повторять передачу каждого бита несколько раз. При этом сигналы от других передатчиков с другими CDM-кодами приёмник воспринимает как какой-то шум.

Мощность сигнала может быть сопоставима с мощностью шума в канале. Сходство CDM-сигналов с сигналом шума добиваются тем, что используют CDM-коды, порождаемые случайными генераторами. Поэтому метод кодового мультиплексирования ещё называют методом DSSS.

Большой плюс CDMA – повышенная защищённость и скрытность передачи данных. Не зная кода, невозможно получить сигнал, а то и вовсе обнаружить его присутствие. Кроме того, кодовое пространство сильно больше, чем у частотной схемы уплотнения. Что позволяет без особых проблем присваивать каждому передатчику свой индивидуальный код. А основной проблемой являлась сложность технической реализации приёмников и необходимость точной синхронизации передатчика и приёмника для гарантированного получения пакета.

Используется механизм мультиплексирования посредством ортогональных несущих частот. Суть механизма в том, что весь доступный частотный диапазон (2,4 МГц) разбивается на несколько поднесущих. Одному каналу связи (приёмник-передатчик) назначается несколько таких поднесущих, выбранных из множества по определённому закону. Передача ведётся одновременно по всем несущим. То есть, в каждом передатчике исходный поток данных разбивается на несколько по числу поднесущих. Распределение поднесущих может динамически меняться в ходе работы.

Расширение спектра – распределить информационный сигнал по широкой полосе радиодиапазона. Две схемы реализации:

- перестройка частоты (FHSS), используется 10 частот и идёт постоянная перестройка частотного диапазона. На каждой частоте используется стандартный метод модуляции, передаются синхробиты. Время отсечки – время передачи на одной частоте;

- прямого последовательного расширения (DSSS, direct sequence spread spectrum) - используется весь частотный диапазон. Каждый бит исходной информации заменяется N битами, так что тактовая скорость передачи сигнала увеличивается в N раз (ну и соответственно расширяется спектр). Занимая весь выделенный частотный диапазон, мы повышаем помехоустойчивость. Код, заменяющий исходную информацию, называется расширяющей последовательностью, а каждый бит такой последовательности называется чипом. Скорость передачи результирующего кода называется чиповой скоростью.
