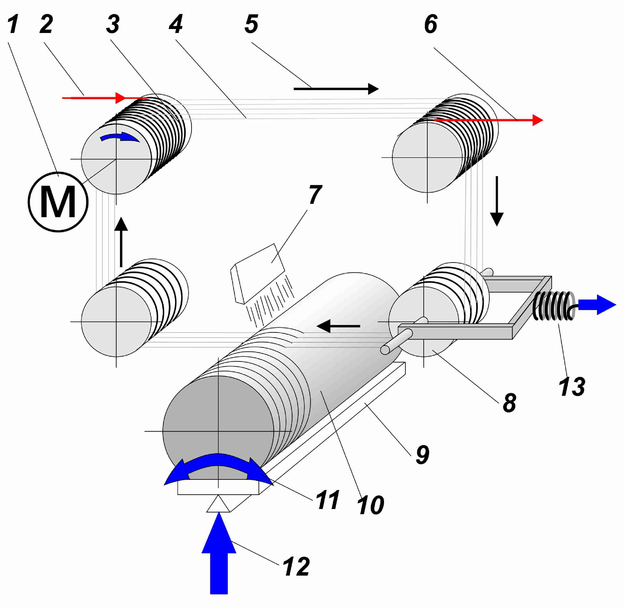

На рисунке 4 представлена схема предлагаемой установки резки слитка на пластины. В этом варианте резка также осуществляется перемещением 5 параллельных рядов проволоки 4. Скорость движения обеспечивается в пределах 0,4-1,0 м/с приводным механизмом, состоящий из двигателя 1 и барабана 3. Натяжение полотна осуществляется барабаном 8, снабжённым натяжным устройством пружинного типа 13. Слиток 10, приклеенный сверху к держателю 9, совершает колебательные движения 11 вокруг собственной оси (механизм качания показан на рисунке 5). Держатель 9 имеет возможность перемещаться в вертикальном направлении 12 (предлагается использовать пневмоцилиндр). В место резки из специального распылителя 7 подаётся абразивная суспензия, которая с помощью частичек абразива осуществляет резку, охлаждая при этом место обработки. В установке предусмотрена подача свежей проволоки 2 и удаление отработанной проволоки 6. Таким образом, предлагается разработать установку резки слитков со следующими параметрами (см таблицу 1).

Таблица 1 – Параметры установки, рекомендуемой к разработке

1 – двигатель; 2 – подача свежей проволоки; 3 – ведущий барабан; 4 – полотно параллельных рядов проволоки; 5 – направление движения проволоки; 6 – отвод отработанной проволоки; 7 – распылитель абразивной суспензии; 8 – натяжной барабан (натяжное устройство не показано); 9 – держатель слитка; 10 – слиток; 11 – направления качания слитка

Рисунок 4 – Схема предлагаемого варианта установки резки слитка на пластины

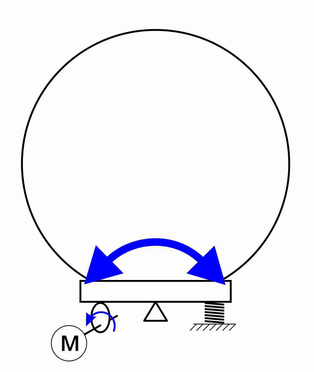

Рисунок 5 – Механизм качания литка

Заключение

1. Проведён анализ работы установки резки слитка на пластины. Установлено, что предложенная к изучению установка обладает рядом недостатков: существенный износ проволоки из-за значительного пути резания, нерациональный механизм опускания режущего полотна на слиток.

2. Рассмотрены варианты модернизации установки. Предложена технологическая схема, позволяющая устранить недостатки рассмотренной установки за счёт размещения слитка под режущим проволочным полотном

Список использованных источников информации

1. ГОСТ ИСО 14644-1-2002 Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха. – Госстандарт, 2002

1. ГОСТ Р ИСО 14644-8-2008 Чистые помещения и связанные с ними контролируемые среды. Часть 8. Классификация молекулярных загрязнений в воздухе. - Госстандарт, 2008.

1. Патент РФ № 2429964. Способ проволочной резки кремниевого слитка на пластины. МКИ B28D5/04, 27.09.2011
