ПРИЛОЖЕНИЕ Д
Таблица Д.1 – Технические характеристики
буровой установки «BAUER» BG-15H.
| Характеристика | Ед. изм. | Показатель |
| Максимальная глубина бурения | м | 41 |
| Максимальный диаметр бурения | мм | 1500 |
| Крутящий момент ротора | кН | 151 |
| Вес рабочий | т | 49 |
| Модель шасси | - | BT 40 |
| Двигатель | - | CAT C7 |
| Мощность двигателя | л.с./кВт | 228 / 168 |
| Обороты двигателя при номинальной мощности | об/мин | 1800 |
| Максимальная мощность главной лебедки | кН | 140 |
| Мощность вспомогательной лебедки | кН | 55 |
| Ход подачи | мм | 600 |
| Длина Ширина Высота | мм | 16820 3000 3260 |

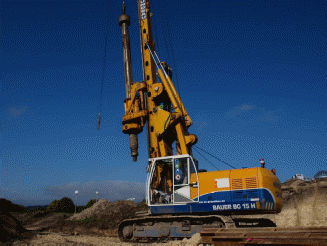

Фото Д.1 – общий вид установки «BAUER» BG-15H.
ПРИЛОЖЕНИЕ Е
Таблица Е.1 – Технические характеристики вибромолота С-836.
| Характеристика | Ед. изм. | Показатель |
| Мощность электродвигателей | квт | 2х13 |
| Масса ударной части | т | 1,4 |
| Число ударов в 1 мин | раз/мин. | 485 |
| Статический момент дебалансов | кГ*м | 1440 |
| Возмущающая сила | кГ | 14500 |
| Энергия одного удара | кГ*м | 285 |
| Масса вибромолота* | т | 4,6 |
| Габаритные размеры: | ||
| Длина | 3,2 | |
| Ширина | 1,4 | |
| Высота | 1,05 |
*Масса вибромолота указана с учетом веса наголовников.
ПРИЛОЖЕНИЕ Ж
Таблица Ж.1 – Технические характеристики крана КС-4362.
| Характеристика | Ед. изм. | Показатель |
| Грузоподъемность на выносных опорах при вылете стрелы: наибольшем наименьшем | т | 3,5 16 |
| То же без выносных опор при вылете стрелы: наибольшем наименьшем | т | 2 8 |
| Вылет стрелы: наибольший наименьший | м | 10 3,8 |
| Высота подъема при вылете стрелы: наибольшем наименьшем | м | 8,5 12,1 |
| Скорость подъема груза | м/мин | 3,5-7,4 |
| Скорость опускания груза | м/мин | 8,6-15 |
| Частота вращения поворотной платформы | об/мин | 0,4-1,1 |
| Транспортная скорость | км/час | 15 |
| Преодолеваемый подъем | град | 15 |
| Двигатель шасси: модель мощность | - л.с. | СМД-14А 75 |
| Частота вращения при номинальной мощности | об/мин | 1700 |
| Масса крана | т | 23 |
Рис. Ж.1 – Грузовысотные характеристики крана КС-4362:
ПРИЛОЖЕНИЕ К
Таблица К.1 – Технические характеристики крана МКГ-40.
| Характеристика | Ед. изм. | Показатель |
| Грузоподъемность | т | 8-40 |
| Силовой агрегат | - | Дизель А-01 |
| Мощность силового агрегата | л.с. | 120 |
| Длина Ширина Высота | мм | 5500 4300 4300 |
| Вес снаряженного крана | т | 57,8 |
| Внешнее электропитание | В | 380 |
| Стрела стальная из сборных секций | - | - |
Рис. К.1 – Грузовысотные характеристики крана МКГ-40.
ПРИЛОЖЕНИЕ Л
Таблица Л.1 – Технические характеристики копра КГМ-16.
| Характеристика | Ед. изм. | Показатель |
| Тип | - | Самоходный на базовой машине |
| Базовая машина | - | Экскаватор ЭО-6123 |
| Высота копра полная, м | м | 25,0 |
| Грузоподъемность: | ||
| для молота | т | 17,0 |
| для сваи | т | 6,5 |
| Наклоны мачты: | ||
| назад | - | 3:1 |
| вперед | - | 8:1 |
| поперек | - | 10:1 |
| Изменение вылета мачты | м | 1,2 |
| Масса: | ||
| ударной части молота | т | 3,5-7,5 |
| копровой установки без молота | т | 70 |
| навесного оборудования | т | 17 |
| Установленная мощность | кВт | 150 |
ПЕРЕЧЕНЬ ЛИСТОВ ЧЕРТЕЖЕЙ
Лист 1. Варианты 1,2.
Лист 2. Вариант 3.
Лист 3. Варианты 4,5.
Лист 4. Конструкция береговых опор.
Лист 5. Конструкция промежуточных опор.
Лист 6. Конструкция пролетного строения.
Лист 7. ППР по сооружению опор.
Лист 8. ППР по монтажу пролетных строений.
Лист 9. План строительной площадки.
Лист 10. Календарный график работ.
Хабаровск
2017
