Текст из файла (страница 16)

¦ 8 ¦ 67.576 ¦ 128.571 ¦ 69.878 ¦ 68.536 ¦ 154.286 ¦

¦ 9 ¦ 66.678 ¦ 128.571 ¦ 71.434 ¦ 66.678 ¦ 154.286 ¦

¦ 10 ¦ 66.720 ¦ 128.571 ¦ 70.583 ¦ 68.887 ¦ 154.286 ¦

¦ 15 ¦ 63.454 ¦ 128.571 ¦ 64.639 ¦ 63.454 ¦ 154.286 ¦

+-------------------+------------------------+-------------+----------+

ПРОВЕРКИ НЕСУЩЕЙ СПОСОБНОСТИ ОСНОВАНИЯ ВЫПОЛНЯЮТСЯ. Запас 59.67 т/м2

==============================================================

РАСЧЕТ ОСАДКИ ФУНДАМЕНТА (Приложение 2 СНиП 2.02.01-83)

=======================================================

В уровне подошвы фундамента:

Размеры фундамента Х * Y: 13.174 * 16.974 м

Давление от нагрузки : 61.379 т/м2

Давление от веса грунта : 54.161 т/м2

Дополнительное давление : 7.219 т/м2

Расчет осадки в сжимаемых слоях грунта

(схема линейно-деформируемого полупространства)

---------------------------------------------------------

| № |Толщина |Давление |Давление | Модуль | Средняя |

|слоя| слоя |от нагр. |от грунта|деформации | осадка |

|----+--------+---------+---------+-----------+---------|

| 6 | 0.014 | 7.217 | 54.191 | 7000.0 | 0.00001 |

---------------------------------------------------------

Толщина сжимаемого слоя грунта: 0.014 [м]

Величина осадки: 0.00001 [м]

Расчет по схеме линейно-деформируемого слоя:

--------------------------------------------

Толщина сжимаемого слоя грунта: 8.781 [м]

Величина осадки: 0.00431 [м]

==============================================================

ПРОВЕРКА СВАИ ПО ГРУНТУ НА ВЕРТИКАЛЬНЫЕ ВОЗДЕЙСТВИЯ

по СП 24.13330.2011

Максимальное сжимающее усилие в уровне подошвы сваи Nmax = 634.28 тс

Максимальное выдергивающее усилие в уровне подошвы сваи Nmin = 77.45 тс

Расчетное сопротивление грунта в основании сваи R = 180.000 т/м2

Площадь основания сваи A = 1.767 м2 ; Периметр ствола сваи U = 4.712 м

Коэффициент условий работы грунта в основании сваи gcr = 1.000

Коэффициент надежности по уровню ответственности g_otv = 1.150

Коэфф. усл.раб. по однородности грунтовых условий g_odn = 1.150

Сопротивление грунта сдвигу по боковой поверхности сваи :

+-------_------_------_-------_------------_---------_------_-----------+

¦ N ¦ N ¦ Тип ¦Длина ¦ Глубина ¦Расчетное¦Коэфф.¦ ¦

¦ участ-¦ слоя ¦грунта¦участка¦расположения¦сопротив-¦услов.¦ U*gcf*L*f ¦

¦ ка ¦грунта¦ ¦ L ¦центра слоя ¦ление f ¦работы¦ ¦

¦-------+------+------+-------+------------+---------+------+-----------¦

¦ 1 ¦ 2 ¦ 9 ¦ 0.610 ¦ 1.315 ¦ 2.521 ¦ 0.70 ¦ 5.072 ¦

¦ 2 ¦ 3 ¦ 8 ¦ 1.000 ¦ 2.120 ¦ 4.272 ¦ 0.70 ¦ 14.092 ¦

¦ 3 ¦ 4 ¦ 6 ¦ 2.000 ¦ 3.620 ¦ 5.110 ¦ 0.70 ¦ 33.712 ¦

¦ 4 ¦ 4 ¦ 6 ¦ 0.200 ¦ 4.720 ¦ 5.516 ¦ 0.70 ¦ 3.639 ¦

¦ 5 ¦ 5 ¦ 8 ¦ 2.000 ¦ 5.820 ¦ 5.764 ¦ 0.70 ¦ 49.435 *¦

¦ 6 ¦ 5 ¦ 8 ¦ 1.100 ¦ 7.370 ¦ 6.074 ¦ 0.70 ¦ 28.652 *¦

¦ 7 ¦ 6 ¦ 3 ¦ 2.000 ¦ 8.920 ¦ 6.338 ¦ 0.70 ¦ 41.814 ¦

¦ 8 ¦ 6 ¦ 3 ¦ 2.000 ¦ 10.920 ¦ 6.629 ¦ 0.70 ¦ 43.732 ¦

¦ 9 ¦ 6 ¦ 3 ¦ 2.000 ¦ 12.920 ¦ 6.909 ¦ 0.70 ¦ 45.580 ¦

¦ 10 ¦ 6 ¦ 3 ¦ 2.000 ¦ 14.920 ¦ 7.189 ¦ 0.70 ¦ 47.427 ¦

¦ 11 ¦ 6 ¦ 3 ¦ 2.000 ¦ 16.920 ¦ 7.469 ¦ 0.70 ¦ 49.274 ¦

¦ 12 ¦ 6 ¦ 3 ¦ 2.000 ¦ 18.920 ¦ 7.749 ¦ 0.70 ¦ 51.121 ¦

¦ 13 ¦ 6 ¦ 3 ¦ 2.000 ¦ 20.920 ¦ 8.029 ¦ 0.70 ¦ 52.969 ¦

¦ 14 ¦ 6 ¦ 3 ¦ 2.000 ¦ 22.920 ¦ 8.309 ¦ 0.70 ¦ 54.816 ¦

¦ 15 ¦ 6 ¦ 3 ¦ 2.000 ¦ 24.920 ¦ 8.589 ¦ 0.70 ¦ 56.663 ¦

¦ 16 ¦ 6 ¦ 3 ¦ 0.090 ¦ 25.965 ¦ 8.735 ¦ 0.70 ¦ 2.593 ¦

¦-----------------------------------------------------------+-----------¦

¦ Суммарное усилие, воспринимаемое боковой поверхностью сваи¦ 580.592 ¦

+-----------------------------------------------------------+-----------+

Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3

или слои плотных глинистых грунтов, с повышающим коэфф. 1.15

ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)

--------------------------------

Козффициент надежности по грунту для сжатия Kg = 1.40

[gcr * R * A + summa(U*Li*gcf*fi)]/Kg*g_odn/g_otv = 641.91 > Nmax = 634.28 [тс]

ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 7.63 тс

ПРОВЕРКА НА ВЫДЕРГИВАНИЕ

------------------------

Козффициент надежности по грунту для выдергивания Kg = 1.65

Козффициент условий работы для выдергивания gc = 0.80

ПРОВЕРКА НЕ ПРОИЗВОДИТСЯ . Выдергивания нет

==============================================================

ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ

( Ограничение давления сваи на грунт по боковой поверхности сваи )

по СП 24.13330.2011

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 9¦N сочет. 9¦N сочет. 5¦N сочет. 5¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦ ¦ ¦eta2 0.702¦eta2 0.702¦ ¦ ¦ ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦ 2.500 ¦ 4 ¦ 15.266 ¦ 15.266 ¦ 2.475 ¦ 2.475 ¦ 16.614 ¦

¦@ 3.343 ¦ 4 ¦ 15.871 ¦ 15.871 ¦ 2.683 ¦ 2.683 ¦ 22.214 ¦

¦ 5.000 ¦ 5 ¦ 12.901 ¦ 12.901 ¦ 2.426 ¦ 2.426 ¦ 46.005 ¦

¦ 7.500 ¦ 6 ¦ 4.221 ¦ 4.221 ¦ 1.188 ¦ 1.188 ¦ 63.951 ¦

¦ 10.000 ¦ 6 ¦ 2.766 ¦ 2.766 ¦ 0.022 ¦ 0.022 ¦ 85.267 ¦

¦ 12.500 ¦ 6 ¦ 5.676 ¦ 5.676 ¦ 0.730 ¦ 0.730 ¦ 106.584 ¦

¦ 15.000 ¦ 6 ¦ 6.192 ¦ 6.192 ¦ 1.162 ¦ 1.162 ¦ 127.900 ¦

¦ 17.500 ¦ 6 ¦ 6.834 ¦ 6.834 ¦ 1.421 ¦ 1.421 ¦ 149.217 ¦

¦ 20.000 ¦ 6 ¦ 7.810 ¦ 7.810 ¦ 1.624 ¦ 1.624 ¦ 170.533 ¦

¦ 22.500 ¦ 6 ¦ 8.786 ¦ 8.786 ¦ 1.827 ¦ 1.827 ¦ 191.850 ¦

¦ 25.000 ¦ 6 ¦ 9.763 ¦ 9.763 ¦ 2.030 ¦ 2.030 ¦ 213.166 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 1.35 тс/м2

ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных

в СП 24.13330.2011 (определяющие проверки)

2.Значения давлений сваи на грунт в таблице приведены

деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)

ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500

3.При вычислении предельного давления отсчет глубины Z

производится от ПОДОШВЫ низкого ростверка.

==============================================================

================================================================================

====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================

================================================================================

Отметка подошвы фундамента (ростверка): 263.260 м

Отметка подошвы свай: 238.260 м, Полная длина свай: 25.000 м

------- Проверка несущей способности основания как условного массивного -------

| |

| ВЫПОЛНЯЕТСЯ. Запас 59.67 т/м2 |

|------------------------------------------------------------------------------|

---------------------- Проверка подстилающих слоев грунта ----------------------

| |

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

------------------- Проверки свай на вертикальные воздействия -------------------

| |

| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 7.63 |

| Выдергивание: Выдергивания нет |

|------------------------------------------------------------------------------|

------------ Проверка давления сваи на грунт по боковой поверхности ------------

| |

| Запас 1.35 тс/м2 |

|------------------------------------------------------------------------------|

--------- Величина осадки фундамента (по Приложению 2 СНиП 2.02.01-83) ---------

| |

| 0.4314 см |

|------------------------------------------------------------------------------|

Приложение В

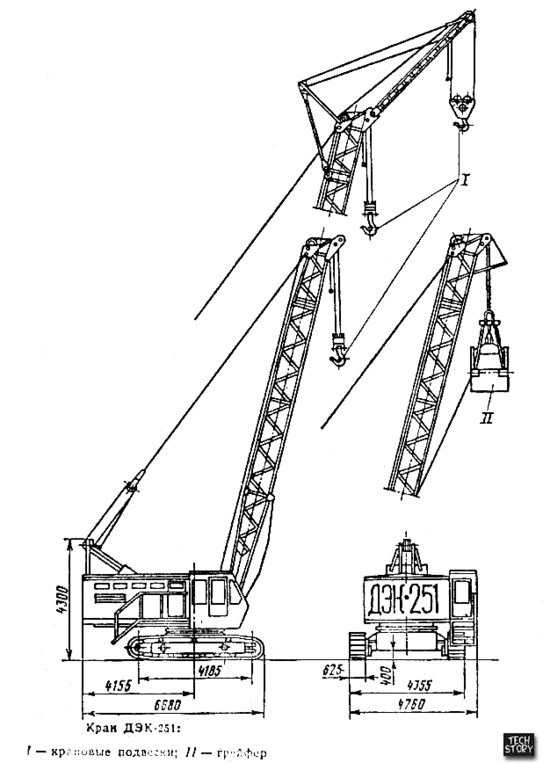

Схема крана ДЭК-251 представлена на рис. П. В 1

Рисунок П. В 1 – Кран ДЭК-251

Технические характеристики крана ДЭК-251 представлены в табл. П. В1

Таблица П. В 1 - Технические характеристики крана ДЭК-251

Приложение Г

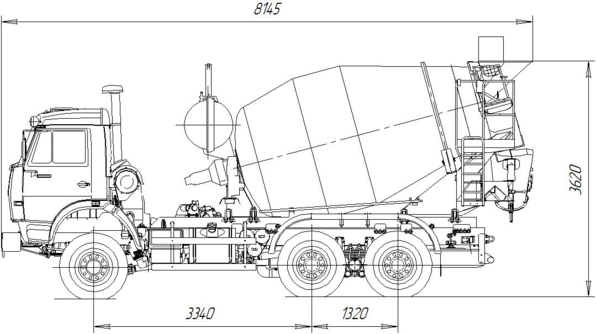

Схема автобетоносмесителя КамАЗ-581462 представлена на рис. П. Г 1

Рисунок П. Г1 – Автобетоносмесителя КамАЗ-581462

Технические характеристики автобетоносмесителя КамАЗ-581462 представлены в табл. П. Г 1

Таблица П.Г1-Технические характеристики автобетоносмесителя КамАЗ-581462

Характеристики
