Лазер на АИГ: Nd с непрерывной накачкой оказался прекрасным источником такой энергии по нескольким причинам. Во-первых, необходимую энергию в импульсе легко получить, если лазер работает в режиме модулированной добротности. В этом режиме добротность лазерного резонатора периодически меняется (уменьшается) с помощью акустооптического переключателя добротности, который вызывает отклонение лазерного луча. Это высокоскоростное электронное устройство сначала препятствует генерации лазера, позволяя накопить в активном веществе достаточно большую энергию, а затем быстро переключает добротность, которая вновь достигает высокого значения. В результате генерируется «гигантский» импульс, энергия которого в случае лазера, рассчитанного на генерацию 5–10 Вт в непрерывном режиме, составляет от 1 до 2 мДж. Таким образом, существует значительный запас энергии для подгонки резисторов. Энергия эта выделяется за времена порядка 0,1 мкс, что обеспечивает применимость предела толстой пленки/короткого импульса, и потери тепла за счет теплопроводности через подложку минимизируются. Частота повторения импульсов (модуляции добротности) достигает 10 кГц, что позволяет быстро обрабатывать большие площади. На рис. 3 показаны зависимости пиковой и средней мощности, а также длительности импульса от частоты модуляции добротности в типичной лазерной системе.

Во-вторых, лазер на АИГ: Nd излучает на моде ТЕМ00 наинизшего порядка лазерного резонатора. Сфазированное излучение этой моды имеет гауссов профиль интенсивности в поперечном сечении пучка, причем эта пространственная структура сохраняется и после фокусировки.

Таким образом, необходимые диаметры пятна (5–50 мкм, как указывалось выше) легко получить, используя линзы с фокусным расстоянием 50–100 мм и апертурой ~f/10. При этом необходим входной пучок диаметром около 5–10 мм. Эта величина оказывается чрезвычайно удобной, поскольку облегчает как расширение исходного лазерного пучка, так и подбор оптики для системы наведения. В качестве последней используются либо зеркала для гальванометров, либо отклоняющие зеркала; в обоих случаях, чем меньше их размер, тем лучше, поскольку момент инерции и масса влияют на скорость наведения и, следовательно, ограничивают максимальную производительность системы.

Технология подгонки резисторов продвинулась достаточно далеко, с тех пор как Коэн и др. впервые попробовали изменить величину сопротивления тонкопленочного полоскового резистора, прожигая отдельные пятна в пленке и уменьшая тем самым ее токонесущую площадь.

Технология Blu-Ray

Д евять компаний Hitachi, LG, Matsushita (Panasonic), Pioneer, Philips, Samsung, Sharp, Sony и Thomson задались целью создать цифровые видео-диски нового поколения. В поисках совершенства они пошли по пути, известному нам со времен разработки DVD, хотя с некоторыми новыми идеями.

За основу технологической разработки был принят новый стандарт, предусматривающий считывание информации с помощью синего лазера. Для обычного CD-ROM применялся луч лазера с длиной волны 780 нанометров (нм) и, соответственно, емкость носителя информации составляла порядка 700 Мб.

Для технологии DVD стали применять лазер с более короткой длиной волны 650 или 635 нм, и это позволило увеличить емкость. В стандартном виде было достигнуто рекордное на то время значение в 4,38 Гб. Но это не стало пределом, так как практически сразу разработчики предложили новые технологии по удвоению плотности записи информации - появились двухслойные и двухсторонние диски.

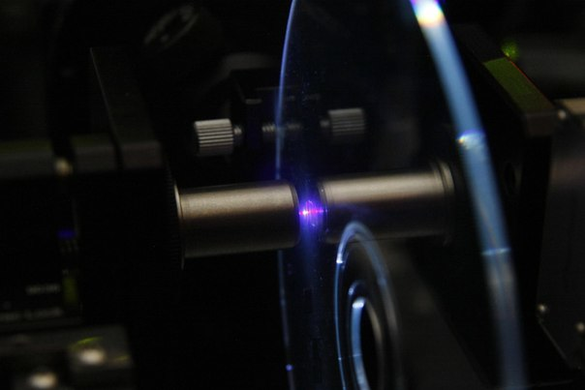

В технологии Blu-Ray используется синий лазер с длиной волны 405 нм. Такое уменьшение позволило сузить дорожку в два раза больше, чем у обычного DVD-диска до 0,32 микрон, и увеличить плотность записи данных. Уменьшение толщины защитного слоя в шесть раз (0,1 мм вместо 0,6 мм) предоставило возможность проведения более качественного и корректного течения операций чтения/записи.

Более короткая длина волны сине-фиолетового лазера позволяет хранить больше информации на 12-сантиметровых дисках того же размера, что и у CD/DVD. Эффективный «размер пятна», на котором лазер может сфокусироваться, ограничен дифракцией и зависит от длины волны света и числовой апертуры линзы, используемой для его фокусировки. Уменьшение длины волны, использование числовой апертуры (0,85, в сравнении с 0,6 для DVD), высококачественной двухлинзовой системы, а также уменьшение толщины защитного слоя в шесть раз (0,1 мм вместо 0,6 мм) предоставило возможность проведения более качественного и корректного течения операций чтения/записи. Это позволило записывать информацию в меньшие точки на диске, а значит, хранить больше информации в физической области диска, а также увеличить скорость считывания до 432 Мбит/с.

Завершение

В современном мире лазерные технологии модификации тонкоплёночных покрытий используются повсеместно, например, почти в каждом компьютере есть устройство для записи оптических дисков, а запись диска – это ничто иное, как воздействие на тонкую плёнку специального покрытия диска. С помощью лазеров реставрируют памятники и артефакты, лазеры используют в медицине для совершенно разных операций. Крайне сложно представить современный мир без лазерных технологий, хотя, как правило, люди даже не замечают, что было создано с его помощью.

Список используемой литературы:

  1. http://www.bestreferat.ru/referat-190806.html

  2. http://irvispress.ru/catalog/tv/dvd-blue-ray/tekhnologii-i-tendentsii-razvitija-nositelejj-blu-ray/

  3. http://www.3dnews.ru/storage/blu-ray_technology/

  4. И.Ш. Абдулин, В.С. Желтухин, И.Р. Сагбиев, М.Ф. Шаехов

  5. МОДИФИКАЦИЯ НАНОСЛОЕВ В ВЫСОКОЧАСТОТНОЙ ПЛАЗМЕ ПОНИЖЕННОГО ДАВЛЕНИЯ

  6. http://itc.ua/tag/jvc/

  7. http://novostey.com/science/news366598.html

  8. http://www.promrinok.ru/pages/350/
