Схема цифро-аналогового преобразователя

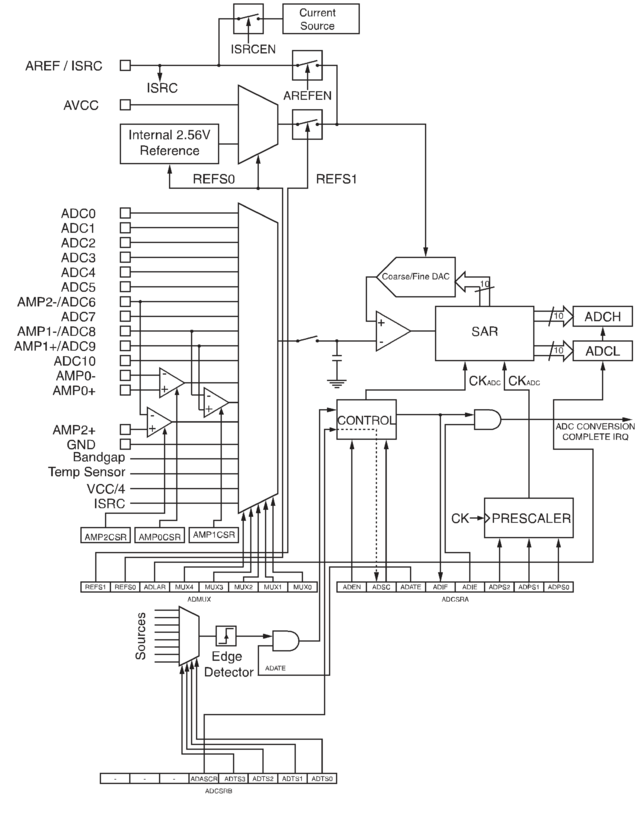

Описание работы АЦП

Аналого-цифровой преобразователь может работать в двух режимах: режиме однократного преобразования и режиме циклического преобразования. В режиме однократного преобразо­вания каждое преобразование инициируется пользователем. В режиме циклического преоб­разования ADC осуществляет выборку и обновление содержимого регистра данных ADC не­прерывно. Выбор режима производится битом ADFR регистра ADCSR.

Работа ADC разрешается установкой в состояние 1 бита ADEN в регистре ADCSR. Первому преобразованию, начинающемуся после разрешения ADC, предшествует пустое инициализи­рующее преобразование.

Преобразование начинается с установки в состояние 1 бита начала преобразования ADSC регистра ADCSRA. Этот бит находится в состоянии 1 в течение всего цикла преобразования и сбрасывается, по завершении преобразования, аппаратно. Если в процессе выполнения преобразования выполняется смена канала данных, то ADC вначале закончит текущее преоб­разование и лишь потом выполнит переход к другому каналу.

Поскольку ADC формирует 10-разрядный результат, то по завершении преобразования ре­зультирующие данные размещаются в двух регистрах данных ADCH и ADCL. Для обеспече­ния соответствия результирующих данных считываемому уровню используется специальная логика защиты. Этот механизм работает следующим образом: при считывании данных пер­вым должен быть считан регистр ADCL. Как только ADCL считан обращение ADC к реги­страм данных блокируется. Таким образом, если после считывания состояния ADCL, но до считывания ADCH, будет завершено следующее преобразование, ни один из регистров не бу­дет обновлен и записанный ранее результат не будет искажен. Обращение ADC к регистрам ADCH и ADCL разрешается по завершении считывания содержимого регистра ADCH.

ADC имеет свое собственное прерывание, которое может быть активировано по завершению преобразования.

Описание регистров АЦП

ADMUX (ADC Multiplexer)

Разряд 7:6 - REFS1:0: Биты выбора источника опорного напряжения

Данные биты определяют какое напряжение будет использоваться в качестве опорного для АЦП. Если изменить значения данных бит в процессе преобразования, то новые установки вступят в силу только по завершении текущего преобразования (т.е. когда установится бит ADIF в регистре ADCSRA). Внутренний ИОН можно не использовать, если к выводу AREF подключен внешний опорный источник.

Выбор опорного источника АЦП

Разряд 5 – ADLAR: Бит управления представлением результата преобразования

Бит ADLAR влияет на представление результата преобразования в паре регистров результата преобразования АЦП. Если ADLAR = 1, то результат преобразования будет иметь левосторонний формат, в противном случае - правосторонний. Действие бита ADLAR вступает в силу сразу после изменения, независимо от выполняющегося параллельно преобразования.

Разряд 4:0 – MUX4:0: Биты выбора аналогового канала и коэффициента усиления

Данные биты определяют какие из имеющихся аналоговых входов подключаются к АЦП. Если значения бит изменить в процессе преобразования, то механизм их действия вступит в силу только после завершения текущего преобразования (после установки бита ADIF в регистре ADCSRA).

ADCSRA (ADC Control and Status A)

Разряд 7 – ADEN: Разрешение работы АЦП

Запись в данный бит лог. 1 разрешает работу АЦП. Если в данный бит записать лог. 0, то АЦП отключается, даже если он находился в процессе преобразования.

Разряд 6 – ADSC: Запуск преобразования АЦП

В режиме одиночного преобразования установка данного бита инициирует старт каждого преобразования. В режиме автоматического перезапуска установкой этого бита инициируется только первое преобразование, а все остальные выполняются автоматически.

В процессе преобразования при опросе бита ADSC возвращается лог. 1, а по завершении преобразования – лог. 0. Запись лог. 0 в данный бит не предусмотрено и не оказывает никакого действия.

Разряд 5 – ADATE: Выбор режима автоматического перезапуска АЦП

Если в данный бит записать лог. 1, то АЦП перейдет в режим автоматического перезапуска. В этом режиме АЦП автоматически выполняет преобразования и модифицирует регистры результата преобразования через фиксированные промежутки времени. Запись лог. 0 в этот бит прекращает работу в данном режиме.

Разряд 4 – ADIF: Флаг прерывания АЦП

Данный флаг устанавливается после завершения преобразования АЦП и обновления регистров данных. Если установлены биты ADIE и I (регистр SREG), то происходит прерывание по завершении преобразования. Флаг ADIF сбрасывается аппаратно при переходе на соответствующий вектор прерывания. Альтернативно флаг ADIF сбрасывается путем записи лог. 1 в него.

Разряд 3 – ADIE: Разрешение прерывания АЦП

После записи лог. 1 в этот бит, при условии, что установлен бит I в регистре SREG, разрешается прерывание по завершении преобразования АЦП.

Разряды 2:0 – ADPS2:0: Биты управления предделителем АЦП

Данные биты определяют на какое значение тактовая частота ЦПУ будет отличаться от частоты входной синхронизации АЦП.

Управление предделителем АЦП

Регистры данных АЦП – ADCL и ADCH

а). ADLAR = 0 (из регистра ADMUX)

б). ADLAR = 1 (из регистра ADMUX)

По завершении преобразования результат помещается в этих двух регистрах (ADCH и ADCL). При использовании дифференциального режима преобразования результат представ­ляется в коде двоичного дополнения.
