Анализ исходных данных.

Деталь – тело вращения с соотношением L/d менее 0,2, что не соответствует жесткой конструкции.

Материал: Сталь 10.

Неуказанные предельные отклонения размеров: H12, h12, IT12/2.

Отношение l/d=0.04

Тип производства – серийное.

Поверхности: торцевые – 1 , внутренние цилиндрические – 2.

Поверхность А – торцевая, шероховатость - R_a не более 0,1 мкм, допуск размера по 12 квалитету, допуск формы на чертеже не указан.

Поверхность Б – цилиндрическая внутренняя, шероховатость - R_a не указана, допуск размера по 12 квалитету, допуск формы на чертеже не указан.

Поверхность В – плоская(лыска), шероховатость - R_a не указана, допуск размера по 12 квалитету, допуск формы на чертеже не указан.

Выбор способа обработки.

На основе анализа исходных данных, выбираем способы обработки поверхностей А,Б,В: А – шлифование чистовое, Б – зенкерование, В – фрезерование черновое.

Выберем вид заготовки – листовой прокат, т.к. производство серийное, а диаметр заготовки менее 100 мм.

Основные операции:

1. Получение слитка

2. Прокат на листовом прокатном стане

3. Резка исходной заготовки (прессовое оборудование)

Выбор методов и видов обработки поверхностей (с учетом последующей обработки).

Оценка технологичности конструкции детали.

Учитывая типовые правила проектирования деталей машин, а также условия обработки поверхностей заданной детали, предлагаются следующие рекомендации по улучшению технологичности конструкции:

Размер 3,5 мм заменяем на 4 мм; размер 71,55 мм заменяем на 72 мм.

Размеры диаметров отверстий 10 мм заменить на 10,5 мм. Остальные размеры соответствуют стандартным

На поверхностях 90, 60, 10,5 предусмотреть фаски 0,6 45.

Углы 40 заменяем на 45.

Условия технической реализации обработки поверхностей.

Поверхность А. Способ обработки – шлифование чистовое.

Оборудование – Плоскошлифовальный станок, так как производство серийное, а габариты небольшие (3,5 90 мм).

Режущий инструмент – шлифовальный круг.

Установка заготовки – на электромагнитной плите, т.к. опорная поверхность плоская.

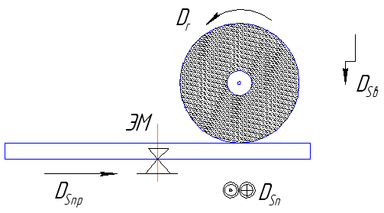

Схема шлифования наружной торцевой поверхности.

Перед чистовой обработкой выполняется черновое шлифование.

Поверхность Б. Способ обработки – зенкерование.

Оборудование – вертикально-сверлильный станок, так как габариты детали небольшие.

Режущий инструмент – спиральное сверло, так как обрабатываемый материал заготовки – легированная сталь, а форма отверстия - цилиндрическая.

Установка заготовки – в машинных тисках с призматическими губками, т.к. опорная поверхность цилиндрическая.

Установка инструмента – в сверлильном патроне, установленном в шпинделе станка.

Схема зенкерования отверстия.

Перед чистовой обработкой выполняется черновое зенкерование.

Поверхность В. Способ обработки – фрезерование черновое.

Оборудование – горизонтально-фрезерный станок, так как обрабатываемая поверхность плоская, габариты детали небольшие.

Режущий инструмент – спаренная торцевая фреза, так как размеры поверхности В небольшие, диаметр фрезы перекрывает ширину поверхности и возможна обработка за один проход.

Установка заготовки – в машинных тисках с плоскими губками, т.к. опорная поверхность плоская.

Установка инструмента – в патроне, установленном в шпинделе станка, т.к. концевая фреза имеет цилиндрический хвостовик.

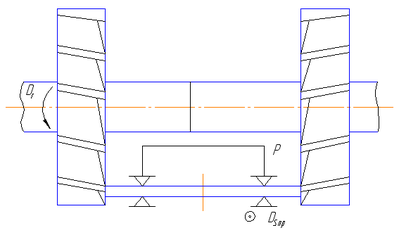

Схема фрезерования вертикальной плоскости В.

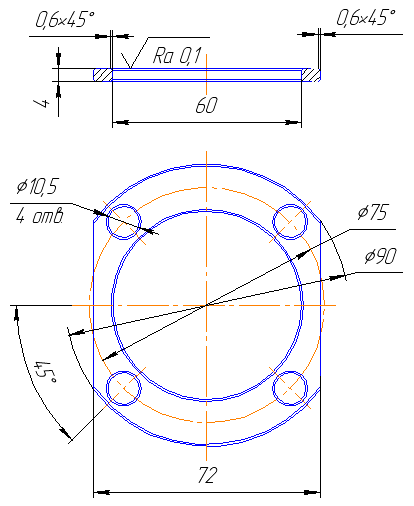

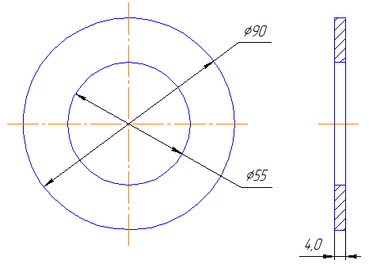

Эскиз детали, измененной, с учетом предложенных рекомендаций.
