Анализ исходных данных.

Деталь – тело вращения с соотношением L/d менее 0,2, что не соответствует жесткой конструкции.

Материал: Сталь 10.

Неуказанные предельные отклонения размеров: H12, h12, IT12/2.

Отношение l/d=0.04

Тип производства – серийное.

Поверхности: торцевые – 1 , наружные цилиндрические – 2, внутренние цилиндрические – 3.

Поверхность А – торцевая, шероховатость - R_a не более 0,1 мкм, допуск размера по 12 квалитету, допуск формы на чертеже не указан.

Поверхность Б – цилиндрическая внутренняя, шероховатость - R_a не указана, допуск размера по 12 квалитету, допуск формы на чертеже не указан.

Поверхность В – плоская(лыска), шероховатость - R_a не указана, допуск размера по 12 квалитету, допуск формы на чертеже не указан.

Выбор способа обработки.

На основе анализа исходных данных, выбираем способы обработки поверхностей А,Б,В: А – шлифование чистовое, Б – сверление, В – фрезерование черновое.

Выберем вид заготовки – листовой прокат, т.к. производство серийное, а диаметр заготовки менее 100 мм.

Основные операции:

1. Отрезание исходной заготовки (плазменная резка)

Условия технической реализации обработки поверхностей.

Поверхность А. Способ обработки – шлифование чистовое.

Оборудование – , так как производство серийное, а габариты небольшие (3,5 90 мм). Режущий инструмент –шлифовальный круг.

Закрепление заготовки – в машинных тисках с призматическими губками, т.к. опорная поверхность цилиндрическая.

Схема шлифования наружной торцевой поверхности.

Перед чистовой обработкой выполняется предварительное шлифование.

Поверхность Б. Способ обработки – сверление.

Оборудование – настольно-сверлильный станок, так как габариты детали небольшие.

Режущий инструмент – спиральное сверло, так как обрабатываемый материал заготовки – легированная сталь, а форма отверстия - цилиндрическая.

Закрепление заготовки – в машинных тисках с призматическими губками, т.к. опорная поверхность цилиндрическая.

Закрепление инструмента – в сверлильном патроне, установленном в шпинделе станка.

Схема сверления отверстия.

Перед чистовой обработкой выполняется предварительное сверление.

Поверхность В. Способ обработки – фрезерование черновое.

Оборудование – вертикально-фрезерный станок, так как обрабатываемая поверхность плоская, габариты детали небольшие.

Режущий инструмент – концевая фреза, так как размеры поверхности В небольшие, диаметр фрезы перекрывает ширину поверхности и возможна обработка за один проход.

Закрепление заготовки – в машинных тисках с плоскими губками, т.к. опорная поверхность плоская.

Закрепление инструмента – в патроне, установленном в шпинделе станка, т.к. концевая фреза имеет цилиндрический хвостовик.

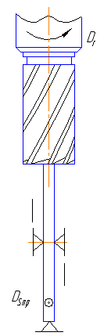

Схема фрезерования горизонтальной плоскости В.

Оценка технологичности конструкции детали.

Учитывая типовые правила проектирования деталей машин, а также условия обработки поверхностей заданной детали, предлагаются следующие рекомендации по улучшению технологичности конструкции:

Размер 3,5 мм заменяем на 4 мм; размер 71,55 мм заменяем на 72 мм.

Размеры диаметров отверстий 10,5 мм заменить на 10 мм. Остальные размеры соответствуют стандартным

На поверхностях f90, f60, f10 предусмотреть фаски 0,6 45.

Углы 40 заменяем на 45.

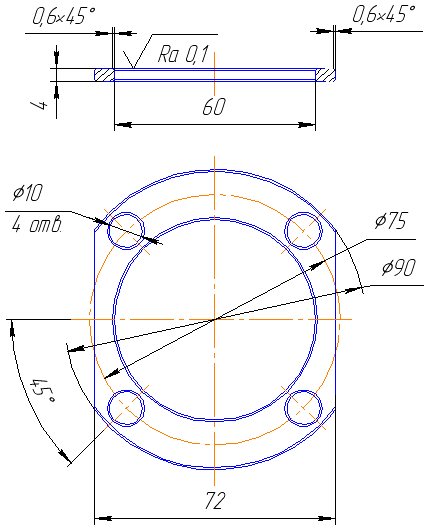

Эскиз детали, измененной, с учетом предложенных рекомендаций.
