1. Задача №1.

Для поверхностей (А, Б, В), указанных на чертеже, выбрать способы и виды их обработки согласно требованиям к точности размеров и шероховатости поверхностей, установленными чертежом детали. С учетом типа производства (серийное или единичное) для выбранных способов обработки указанных поверхностей назначить и обосновать тип оборудования, режущего инструмента, закрепления заготовки и инструмента. Составить рациональные схемы обработки этих поверхностей и разработать последовательность обработки каждой из поверхностей, начиная от заготовки.

2. Задача №2.

По чертежу детали оценить технологичность конструкции. Дать и обосновать свои предложения по ее изменению с целью улучшения технологичности. Привести чертеж технологичного варианта конструкции детали (на чертеже детали красным карандашом указать измененные элементы конструкции).

3. Анализ исходных данных.

Деталь типа тела вращения.

Материал вала: сталь 45.

Тип производства: единичное.

Поверхность А – плоская внутренняя, шероховатость – Ra не более 12,5 мкм.

Поверхность Б – цилиндрическая наружная, шероховатость Ra – не более 3,6 мкм, допуск размера по 6 квалитету, допуск формы на чертеже не указан.

Поверхность В – коническая (фаска), шероховатость Ra – не более 12,5 мкм.

4. Выбор вида заготовки.

Выберем вид заготовки – прокат круглого поперечного сечения.

5. Условие технической реализации обработки поверхностей (схемы обработки и их названия).

Поверхность А. Способ обработки – фрезерование черновое.

Оборудование – вертикально-фрезерный станок.

Режущий инструмент – концевая фреза.

Закрепление заготовки – на призме со струбциной.

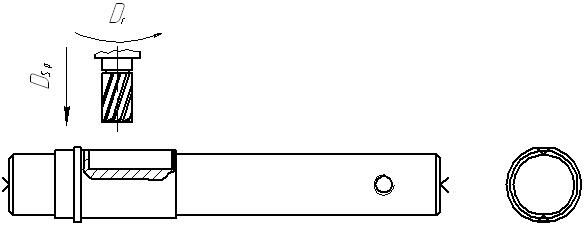

Строим схему фрезерования. Перед фрезерованием выполняется сверление.

Поверхность Б. Способ обработки – обтачивание.

Оборудование – токарно-винторезный станок.

Режущий инструмент – токарный проходной упорный резец.

Закрепление заготовки – на центрах с поводковым патроном.

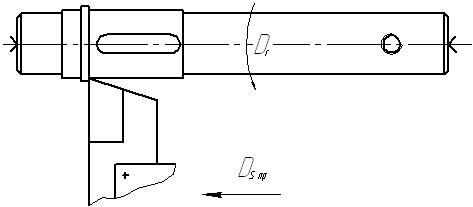

Строим схему обтачивания наружной цилиндрической поверхности.

Поверхность В. Способ обработки – обтачивание.

Оборудование – токарно-винторезный станок.

Режущие инструмент – токарный проходной отогнутый резец.

Закрепление заготовки – на центрах с поводковым патроном.

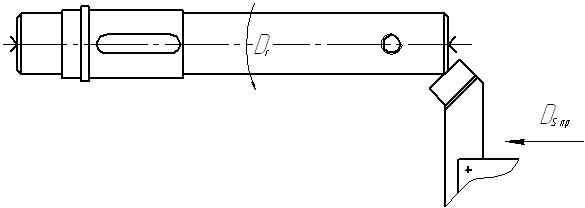

Строим схему обтачивания наружной конической поверхности.

6. Оценка технологичности детали.

- Размер 114 мм заменяем на 110 мм.

Поверхность А:

Поверхность Б:

Поверхность В:
