АННОТАЦИОННЫЕ.

Аннотационные сущности - пояснительные части модели UML. Это комментарии для дополнительного описания, разъяснения или замечания к любому элементу модели. Имеется только один базовый тип аннотационных элементов - примечание (Note). Примечание - это просто символ для изображения комментариев или ограничений, присоединенных к элементу или группе элементов. Графически примечание изображается в виде прямоугольника с загнутым краем, содержащим текстовый или графический комментарий, как показано на рисунке.

Комментарии – пояснительные части моделей.

10. Язык UML. Типы отношений.

В языке UML определены четыре типа отношений:

• зависимость;

• ассоциация;

• обобщение;

• реализация.

Эти отношения являются основными связующими строительными блоками в UML и применяются для создания корректных моделей.

З ависимость (Dependency) - это семантическое отношение между двумя сущностями, при котором изменение одной из них, независимой, может повлиять на семантику другой, зависимой. Графически зависимость изображается в виде прямой пунктирной линии, часто со стрелкой, которая может содержать метку.

А ссоциация (Association) - структурное отношение, описывающее совокупность связей; связь - это соединение между объектами. Разновидностью ассоциации является агрегирование (Aggregation) - так называют структурное отношение между целым и его частями. Графически ассоциация изображается в виде прямой линии (иногда завершающейся стрелкой или содержащей метку), рядом с которой могут присутствовать дополнительные обозначения, например кратность и имена ролей. На рисунке показан пример отношений этого типа.

О бобщение (Generalization) - это отношение "специализация/обобщение", при котором объект специализированного элемента (потомок) может быть подставлен вместо объекта обобщенного элемента (родителя или предка). Таким образом, потомок (Child) наследует структуру и поведение своего родителя (Parent). Графически отношение обобщения изображается в виде линии с незакрашенной стрелкой, указывающей на родителя, как показано :

Реализация (Realization) - это семантическое отношение между классификаторами, при котором один классификатор определяет "контракт", а другой гарантирует его выполнение. Отношения реализации встречаются в двух случаях: во-первых, между интерфейсами и реализующими их классами или компонентами, а во-вторых, между прецедентами и реализующими их кооперациями. Отношение реализации изображается в виде пунктирной линии с незакрашенной стрелкой, как нечто среднее между отношениями обобщения и зависимости.

Четыре описанных элемента являются основными типами отношений, которые можно включать в модели UML. Существуют также их вариации, например уточнение (Refinement), трассировка (Trace), включение и расширение (для зависимостей).

11. Язык UML. Диаграмма прецедентов (использования). Вид диаграммы. Назначение диаграммы.

Диаграммы прецедентов (диаграммы использования) (User case diagram) - отражает функциональное назначение системы. Является концептуальной моделью системы.

На диаграмме прецедентов представлены прецеденты и актеры (частный случай классов), а также отношения между ними. Диаграммы прецедентов относятся к статическому виду системы с точки зрения прецедентов использования. Они особенно важны при организации и моделировании поведения системы.

ПРИМЕНЕНИЕ ДИАГРАММ ПРЕЦЕДЕНТОВ

• Моделирование контекста системы. Охватывает внешнее окружение системы, с которым она взаимодействует. Вводит стереотипы их поведения, связи с системой

• Моделирует требования к системе. Устанавливает внешние связи. Определяет поведение системы. Определяет функциональные требования к системе.

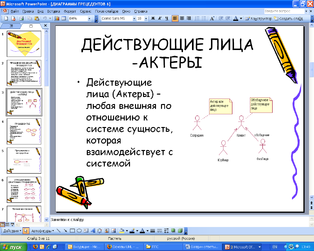

Действующие лица (Актеры) – любая внешняя по отношению к системе сущность, которая взаимодействует с системой

Прецеденты (варианты использования) – определяет последовательность действий системы при взаимодействии с актером.

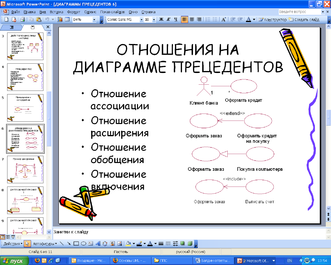

ОТНОШЕНИЯ НА ДИАГРАММЕ ПРЕЦЕДЕНТОВ

12. Язык UML. Диаграмма классов. Вид диаграммы. Назначение диаграммы.

ПРИМЕНЕНИЕ ДИАГРАММЫ КЛАССОВ

• моделирования словаря системы. Моделирование словаря системы предполагает принятие решения о том, какие абстракции являются частью системы, а какие - нет

• моделирования простых коопераций. Кооперация - это сообщество классов, интерфейсов и других элементов, работающих совместно для обеспечения некоторого кооперативного поведения, более значимого, чем сумма составляющих его элементов

• визуализировать и специфицировать классы и отношения между ними

• моделирование логической схемы базы данных

На диаграмме классов показывают классы, интерфейсы, объекты и кооперации, а также их отношения. При моделировании объектно-ориентированных систем этот тип диаграмм используют чаще всего. Диаграммы классов соответствуют статическому виду системы с точки зрения проектирования. Диаграммы классов, которые включают активные классы, соответствуют статическому виду системы с точки зрения процессов.

В диаграмме классов существуют следующие отношения:

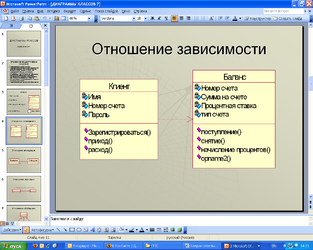

1) Отношение зависимости

2) Отношение ассоциации

3) Отношение агрегации

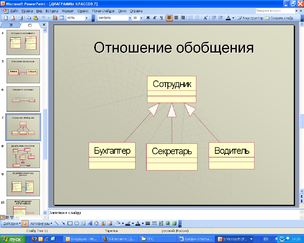

4) Отношение обобщения

13. Язык UML. Диаграмма объектов. Вид диаграммы. Назначение диаграммы.

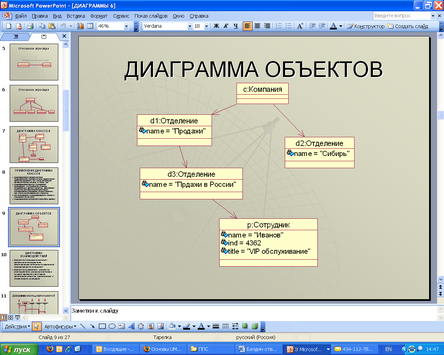

На диаграмме объектов представлены объекты и отношения между ними. Они являются статическими "фотографиями" экземпляров сущностей, показанных на диаграммах классов. Диаграммы объектов, как и диаграммы классов, относятся к статическому виду системы с точки зрения проектирования или процессов, но с расчетом на настоящую или макетную реализацию.

Диаграмма объектов, Object diagram — демонстрирует полный или частичный снимок моделируемой системы в заданный момент времени. На диаграмме объектов отображаются экземпляры классов (объекты) системы с указанием текущих значений их атрибутов и связей между объектами.

Диаграммы объектов позволяют моделировать экземпляры сущностей, которые содержатся в диаграммах классов. На диаграмме объектов показано множество объектов и отношений между ними в некоторый момент времени.

Диаграммы объектов применяют при моделировании статических видов системы с точки зрения проектирования и процессов. При этом моделируется "снимок" системы в данный момент времени и изображается множество объектов, их состояний и отношений между ними.

Диаграммы объектов важны не только для визуализации, специфицирования и документирования структурных моделей, но и для конструирования статических аспектов системы с помощью прямого и обратного проектирования.

14. Язык UML. Диаграммы взаимодействий. Диаграмма последовательностей. Вид диаграммы. Назначение диаграммы.

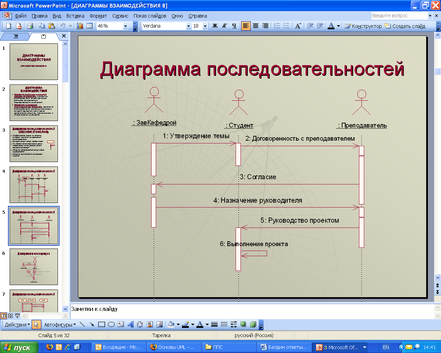

Диаграмма последовательностей (SEQUENCE DIAGRAM) - диаграмма взаимодействий, акцентирующая внимание на временной упорядоченности сообщений

• Отображаются только те объекты, которые участвуют во временном взаимодействии

• Каждый объект имеет линию жизни

• На линии жизни отражается фокус управления, когда данный объект является активным

• Объекты обмениваются между собой сообщениями

• Объекты должны быть соотнесены классам

Диаграммы последовательностей и кооперации (и те, и другие называются диаграммами взаимодействий) относятся к числу пяти видов диаграмм, применяемых в UML для моделирования динамических аспектов системы

На диаграммах взаимодействий показывают связи, включающие множество объектов и отношений между ними" в том числе сообщения, которыми объекты обмениваются. При этом диаграмма последовательностей акцентирует внимание на временной упорядоченности сообщений, а диаграмма кооперации - на структурной организации посылающих и принимающих сообщения объектов.

Диаграммы взаимодействий используются для моделирования динамических аспектов системы. Сюда входит моделирование конкретных и прототипических экземпляров классов, интерфейсов, компонентов и узлов, а также сообщений, которыми они обмениваются, - и все это в контексте сценария, иллюстрирующего данное поведение. Диаграммы взаимодействий могут существовать автономно и служить для визуализации, специфицирования, конструирования и документирования динамики конкретного сообщества объектов, а могут использоваться для моделирования отдельного потока управления в составе прецедента.

Диаграммы взаимодействий важны не только для моделирования динамических аспектов системы, но и для создания исполняемых систем посредством прямого и обратного проектирования.

Диаграмма взаимодействий (Interaction diagram) описывает взаимодействия, состоящие из множества объектов и отношений между ними, включая сообщения, которыми они обмениваются. Диаграммой последовательностей (Sequence diagram) называется диаграмма взаимодействий, акцентирующая внимание на временной упорядоченности сообщений. Графически такая диаграмма представляет собой таблицу, объекты в которой располагаются вдоль оси X, а сообщения в порядке возрастания времени - вдоль оси Y.

Диаграммой кооперации (Collaboration diagram) называется диаграмма взаимодействий, основное внимание в которой уделяется структурной организации объектов, принимающих и отправляющих сообщения. Графически такая диаграмма представляет собой граф из вершин и ребер.

Диаграммы последовательностей характеризуются двумя особенностями, отличающими их от диаграмм кооперации.

Во-первых, на них показана линия жизни объекта. Это вертикальная пунктирная линия, отражающая существование объекта во времени. Большая часть объектов, представленных на диаграмме взаимодействий, существует на протяжении всего взаимодействия, поэтому их изображают в верхней части диаграммы, а их линии жизни прорисованы сверху донизу. Объекты могут создаваться и во время взаимодействий. Линии жизни таких объектов начинаются с получения сообщения со стереотипом create. Объекты могут также уничтожаться во время взаимодействий; в таком случае их линии жизни заканчиваются получением сообщения со стереотипом destroy, а в качестве визуального образа используется большая буква X, обозначающая конец жизни объекта. (Обстоятельства жизненного цикла объекта можно указывать с помощью ограничений new, destroyed и transient). Если объект на протяжении своей жизни изменяет значения атрибутов, состояние или роль, это можно показать, поместив копию его пиктограммы на линии жизни в точке изменения.

Вторая особенность этих диаграмм - фокус управления. Он изображается в виде вытянутого прямоугольника, показывающего промежуток времени, в течение которого объект выполняет какое-либо действие, непосредственно или с помощью подчиненной процедуры. Верхняя грань прямоугольника выравнивается по временной оси с моментом начала действия, нижняя - с моментом его завершения (и может быть помечена сообщением о возврате). Вложенность фокуса управления, вызванную рекурсией (то есть обращением к собственной операции) или обратным вызовом со стороны другого объекта, можно показать, расположив другой фокус управления чуть правее своего родителя (допускается вложенность произвольной глубины). Если место расположения фокуса управления требуется указать с максимальной точностью, можно заштриховать область прямоугольника, соответствующую времени, в течение которого метод действительно работает и не передает управление другому объекту.

15. Язык UML. Диаграммы взаимодействий. Диаграмма коопераций. Вид диаграммы. Назначение диаграммы.

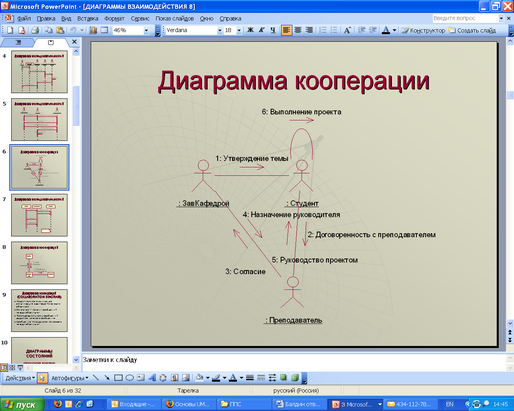

Диаграмма коопераций (COLLABORATION DIAGRAM)

• Моделируется структурная организация взаимодействующих объектов

• Основное – потоки сообщений между объектами

• Последовательность сообщений задается номером сообщения

• Сообщения передаются по связям между объектами

(дополнение - см предыдущий вопрос после рисунка, на стр. 20)

16. Язык UML. Диаграмма состояний. Вид диаграммы. Назначение диаграммы.

На диаграммах состояний (Statechart diagrams) представлен автомат, включающий в себя состояния, переходы, события и виды действий. Диаграммы состояний относятся к динамическому виду системы; особенно они важны при моделировании поведения интерфейса, класса или кооперации. Они акцентируют внимание на поведении объекта, зависящем от последовательности событий, что очень полезно для моделирования реактивных систем.

• Диаграмма состояний показывает автомат, фокусируя внимание на потоке управления от состояния к состоянию.

• Автомат - описание последовательности состояний, через которые проходит объект на протяжении своего жизненного цикла, реагируя на события, в том числе описание реакций на эти события.

• Состояние - это ситуация в жизни объекта, протяжении которой он удовлетворяет некоторому условию, осуществляет определенную деятельность или ожидает какого-то события.

• Событие - это спецификация существенного факта, который происходит во времени и пространстве. В контексте автоматов событие - это стимул, вызывающий срабатывание перехода.

• Переход - это отношение между двумя состояниями показывающее, что объект, находящийся в первом состоянии, должен выполнять некоторые действия и перейти во второе состояние» как только произойдет деленное событие и будут выполнены заданные условия.

• Деятельность - это продолжающееся неатомарное вычисление внутри автомата.

• Действие - это атомарное вычисление, которое приводит к смене состояния или возврату значения

Состояния:

• Состояние - это ситуация в жизни объекта, протяжении которой он удовлетворяет некоторому условию, осуществляет определенную деятельность или ожидает какого-то события.

• Состояние может содержать список внутренних действий: <метка> / <выражение действия>

• Начальное (конечное) состояние не содержит внутренних действий. В этом состоянии находится объект в начальный (конечный) момент времени
