В этом разделе будет реализован прецедент "Search for a phone number" и показано связанное взаимодействие с использованием циклограммы. Прецедент запускается действующим лицом Any User, использующим интерфейс, предоставленный классом PhoneBookView, для запроса на поиск. Класс PhoneBookView уведомляет класс PhoneBookController о запросе пользователя. PhoneBookController затем обновляет модель данных, хранимую в классе PhoneBookModel. Так как модель изменена, класс PhoneBookModel уведомляет PhoneBookView, который затем обновляет пользовательский интерфейс в соответствии с последним состоянием приложения.

1. В Rational Software Architect в панели Model Explorer нажмите правой кнопкой мыши Phone Book UML Model и выберите Add Diagram > Sequence Diagram;

2. Введите Sequence Diagram в качестве имени сгенерированной диаграммы, заменив имя по умолчанию SequenceDiagram1;

3. Перетащите действующее лицо Any User из панели Model Explorer на диаграмму для создания экземпляра действующего лица, как это показано на рисунке 10. Таким же образом создайте экземпляры PhoneBookView, PhoneBookController и PhoneBookModel, перетащив их на диаграмму:

   Рисунок 10. Перетаскивание элементов модели на циклограмму


Выберите Asynchronous Message в панели Palette.Как показано на рисунке 11, нажмите кнопку мыши на линии под элементом any User: Any User. Удерживая кнопку мыши нажатой, перетащите линию под элемент phoneBookView:PhoneBookView:

Рисунок 11. Создание линии сообщений

Выберите операцию PhoneBookView::getUserInput() в раскрывающемся списке, как это показано на рисунке:

Рисунок 12. Выбор операции для линии сообщений

1. Таким же образом создайте линии асинхронных сообщений, показанные в таблице 3. Для создания асинхронного сообщения для собственного вызова, просто нажмите кнопку мыши в строке экземпляра без всякого перетаскивания.

Таблица 3. Линии асинхронных сообщений для циклограммы

1. Созданная циклограмма представлена на рисунке 13. Выберите File > Save All для сохранения всех изменений.

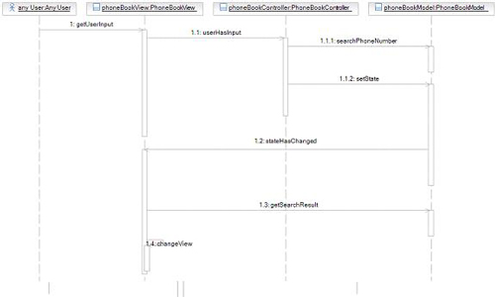

   Рисунок 13. Созданная циклограмма


Распределение классов по пакетам

• Скопировать из строительных блоков (Project Explorer) функциональный пакет (copy-paste),

перенести пакет на диаграму классов,

перенести классы в пакет (до повления синего овала),

раскрыть содержимое пакетов (знак +).

Пример (см. выше):

Задание

• Открыть в среде Software Architect проект. Добавить к нему модель анализа RUP.

• Добавить в модель анализа кооперации для реализации основных прецедентов. Для каждого прецедента одну кооперацию. Название кооперации совпадают с названием прецедента. Построить «обзорную» диаграмму коопераций (классов).

Выполнить анализ архитектуры и построить в пакете Перспектива «обзорную» диаграмму классов сущностей (на основе модели предметной области). Классы сущностей копировать в модель из строительных блоков. Определить для них атрибуты, связи ассоциации, роли, множественность и арность.

Добавить в модель управлющие и граничные классы. Управляющий класс — один на каждую кооперацию. Граничный класс — один на каждого актера. Построить в пакете Перспектива «обзорную» диаграмму граничных классов и «обзорную» диаграмму управляющих классов.

• Выполнить анализ коопераций. Для каждой кооперации:

• открыть диаграмму классов кооперации и пеместить на нее классы (граничные, управляющий и сущностей), которые участвуют в этой кооперации.

Определить ассоциации между классами в соответствии с их свзаимодействием для реализации прцедента (общая схема: граничный — управляющий — сущности).

создать диаграмму последовательностей кооперации (для выполнения основного потока алгоритма). В качестве объектов использовать классы-участники кооперации и актера. (Первое действие всегда от актера.) События диаграммы будут прообразом его методов.

• Проверить модель средствами пакета (валидация модели).

• Выполнить анализ классов. После построения диаграммы последовательностей уточнить на диаграмме классов кооперации:

• связи между классами, методы классов (названия и атрибуты), атрибуты классов.

класс сущности: атрибуты — поля хранимых данных, методы — get|set или CRUD,

класс граничный: атрибуты — элементы формы(на основе эскиза пользовательского интерфейса)/параметры протокола, методы — управляющие сигналы от пользователя (их обработчики),

классы управляющие: атрибуты — промежуточные данные алгоритма, методы — шаги алгоритма кооперации.

• Проверить модель средствами пакета (валидация модели).

• Построить «обзорную» диаграмму всех классов. Добавить в модель пакеты. Распределить классы анализа по пакетам.

Отчет:

После выполнения работы составляется отчет, который содержит:

• титульный лист,

все построенные диаграммы.

Контрольные вопросы

1. Как создать модель анализа в среде IBM Software Architect ?

Как добавить в модель диаграмму классов?

Как добавить в модель диаграмму последовательностей?

Какие типы классов анализа выделяют?

Типы связей на диаграмме классов.

Типы связей на диаграмме последовательностей.

Стереотипы классов анализа.

Как задать методы и свойства класса?

Литература

• Орлов С.А., Цилькер Б.Я. Технологии разработки программного обеспечения. - СПб.: Питер. - 2012 г.

• Якобсон А, Дуч Г., Рамбо Дж. Унифицированный процесс разработки программного обеспечения. - Спб.: Питер. - 2002 г.

• Материалы сайта http://www.ibm.com
