Расширение потока

Сужение потока

Расширение потока

Сужение потока

Расширение потока

Рассмотрим три случая демпфирования

1. на этапе высокой жесткости

2. на этапе низкой жесткости с закрытым клапаном

3. на этапе низкой жесткости с открытым клапаном

1. Демпфирование на этапе высокой жесткости

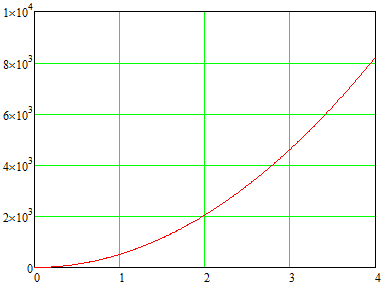

Тогда демпфирующая сила на катке определяется выражением:

где - передаточное отношение в статическом положении

- плотность жидкости.

2. Демпфирование на этапе низкой жесткости с закрытым клапаном

Тогда демпфирующая сила на катке определяется выражением:

где - среднее передаточное отношение на данном этапе

- плотность жидкости.

3. Демпфирование на этапе низкой жесткости с открытым клапаном

Тогда демпфирующая сила на катке определяется выражением:

где - среднее передаточное отношение на данном этапе

- плотность жидкости.

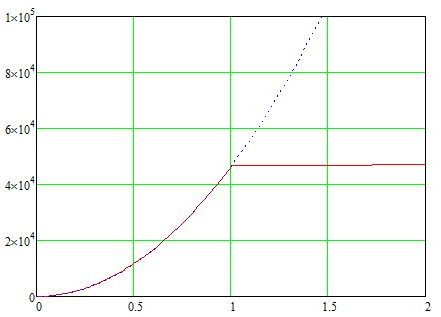

Момент открытия клапана подберем (при помощи программного комплекса WinTrack) таким образом, чтобы ускорения на месте механика-водителя без пробоя подвески не превышали 2,0 g. Этого можно добиться обеспечив открытие клапана при скорости катка 1,0 м/с.

Таким образом получим демпфирующую характеристику на прямом и обратном ходу для этапа низкой жесткости.

5. Расчет клапана

Момент открытия клапана соответствует скорости катка 1,0 м/с.

При этом сила на штоке составит величину:

Площадь кольца клапана , на которую действует давление при закрытом клапане:

где - внешний диаметр кольца

- внутренний диаметр кольца

Таким образом, усилие на клапане:

Примем рабочий ход пружины: h=15 (мм)

По ГОСТ 13775-86 для пружин третьего класса второго разряда получаем следующие параметры:

Наружный диаметр пружины: 27 мм

Диаметр проволоки 3 мм

Жесткость одного витка пружины:

Жесткость пружины:

Количество рабочих витков пружины:

Принимаем

Полное число витков пружины:

6. Расчет элементов подвески на прочность

6.1 Определение основных размеров бандажей опорных катков

Коэффициент радиальной нагруженности:

где

— общее число опорных шин; 

;

условное удельное давление:

где

bш – ширина бандажа опорного катка, принимаем, что bШ = 0,150 м; 

;

коэффициент напряженности работы шины:

где

V – предполагаемая средняя скорость движения ГМ. Принимаем V=14 м/с; 

;

рабочая температура шины:

[C], где

 = 0,250,3 — коэффициент внутреннего трения шины;

ш  700 Дж/(м2сС) – коэффициент теплообмена шины с окружающей средой;

Ер = 5 МПа — модуль упругости резины;

Нш = 0,04 м (35 ≤ НШ ≤ 65) толщина шины;

- площадь теплообмена шины;

t = 50 С — температура окружающей среды; 

Для одношинного катка толщиной 35÷65 мм вычисленные величины не должно превышать предельных значений указанных в таблице 1, Таблица 1.

то считается, что резиновый бандаж катка будет удовлетворительно работать. Проверяем эти условия:

KR = 8706.5 (30000)H/м, КD = 58043 (200000)Н/м2,

KN=812603(2,02,5)106Н/(мс), ТШ =59 (100)C,

т. е. для резинового бандажа с принятыми размерами данные условия выполняются и, следовательно, он будет удовлетворительно работать.

6.2 Расчет подшипников опорных катков

определяем радиальные нагрузки на подшипники:

осевую нагрузку:

где  = 0,10,15.

Приведенная радиальная нагрузка на шариковый радиальный подшипник определяется по формуле:

где KК = 1,2 – коэффициент вида нагрузки (неподвижная относительно внутреннего кольца);

m = 1,5 – коэффициент влияния осевой нагрузки;

KБ = 3 – коэффициент безопасности (для тяжелых условий работы с ударами);

KT = 1 – температурный коэффициент (нормальные условия);

Приведенная радиальная нагрузка для роликового радиального подшипника:

Ресурс подшипников в часах равен: , где

Сr – динамическая грузоподъемность подшипника, Н;

n – частота вращения катка, об/мин (считаем для средней скорости движения V = 50 км/ч = 14 м/с  ;

а1 = 1 – коэффициент надежности подшипника для вероятности безотказной работы 90%;

а2 = 1 и а3 = 1 – коэффициенты, зависящие от смазывания и точности изготовления подшипника;

 = 3 для шарикового и  = 3,3 для роликового подшипников 

(1)

Таким образом, требуемая динамическая грузоподъемность шарикового подшипника равна

и роликового

По справочнику выбираем следующие подшипники:

шариковый радиальный однорядный средней серии по ГОСТ 8338-75 312 –

Сr =81900 Н (Сrа = 70456Н), С0r = 48000Н (QПРа = 27626 Н);

роликовый с короткими цилиндрическими роликами серии диаметров 2 по ГОСТ 8328-75 2213 – Сr = 106000 Н (Сrb = 57941 Н), С0r = 66500Н

(QПРb = 25223 Н);

6.3 Расчет игольчатых подшипников балансира

Расчет производится по статической грузоподъемности, так как движение вала колебательное.

Статическая грузоподъемность игольчатых подшипников:

.

Где:

номинальный угол контакта;

- диаметр ролика;

- длина ролика;

- диаметр окружности центров тел качения;

- число рядов тел качения;

- количество роликов воспринимающих нагрузку;

общее число роликов подшипника;

Тогда

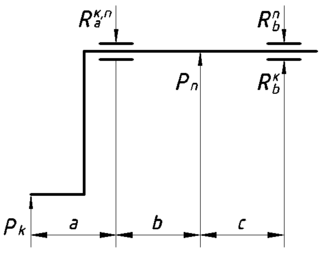

Радиальные реакции на подшипники складываются от действия двух сил:

нагрузки от катка и силы от ПГР через рычаг.

Рассмотрим их отдельно:

Нагрузка от катка

Нагрузка от ПГР

Для получения эквивалентной радиальной статической нагрузки произведем геометрическое сложение этих сил.

Эквивалентная радиальная статическая нагрузка:

следовательно, оба подшипника годны.

Осевую нагрузку в подшипниках данной конструкции воспринимают шарики

Статическая грузоподъемность для шариков:

Осевая нагрузка:

следовательно, шарики игольчатого подшипника годны.

6.4 Расчет игольчатых подшипников пальца

Статическая грузоподъемность игольчатых подшипников:

.

Эквивалентная радиальная статическая нагрузка:

следовательно, подшипник годен.

6.5 Расчет пальца крепления ПГР по напряжениям среза

Проверим палец на условие прочности по напряжениям среза:

где d=34 (мм)– диаметр пальца;

– допускаемые напряжения среза материала пальца. (Сталь 40Х)

Условие прочности пальца крепления ПГР по напряжениям среза выполняется.

6.6 Расчет шлицевого соединения рычага ПГР

Условие прочности:

.

Где:

.

- коэффициент, учитывающий неравномерность распределения нагрузок между парами зубьев из-за ошибок изготовления по шагу;

– рабочая высота шлица;

– длина соединения [мм];

– количество шлицев;

– средний диаметр соединения;

– допускаемые напряжения смятия для данного типа соединений;

.

Т.е. условие прочности выполняется.

6.7 Расчет балансира на прочность

Для рассмотрения примем два опасных случая.

1. Случай горизонтального положения балансира.

2. Случай пробоя подвески.

В качестве модели расчетной схемы была принята сборочная единица (балансир + рычаг ПГР).

Расчет был произведен с применение метода конечных элементов по технологии ANSIS с применением ПО АСКОН КОМПАС-3D.

(расчет приведен в приложении)

6.8. Проверка штока ПГР на устойчивость при сжатии

Для штока ПГР в выдвинутом положении проведем проверку на устойчивость при сжатии, считая цилиндр абсолютно жестким на изгиб.

, где:

- модуль упругости первого рода (для стали);

осевой момент инерции штока;

- длина амортизатора с полностью выдвинутым штоком.

.

.

Так как критическая сила значительно больше максимальных усилий, возникающих в месте крепления ПГР. Следовательно, шток устойчив.

Список литературы

1. «Основы расчета систем подрессоривания гусеничных машин на ЭВМ». Наумов В.Н. ,Котиев Г.О., Дядченко М.Г. Изд-во МГТУ им. Н.Э.Баумана.1999 г.

2. . «Конструкция и расчет торсионной подвески БГМ».Котиев Г.О., Дядченко М.Г, Сарач Е. Б.. Изд-во МГТУ им. Н.Э. Баумана.1999 г.

3. «Справочник конструктора-машиностроителя» том1. Анурьев В.И., изд-во «Машиностроение».2003 г.

4. Справочник конструктора-машиностроителя» том2. Анурьев В.И., изд-во «Машиностроение».2003 г.

5. Справочник конструктора-машиностроителя» том3. Анурьев В.И., изд-во «Машиностроение».2003 г.

6. «Конструирование узлов и деталей машин». Дунаев П.Ф., Леликов О.П.. Издательство «Высшая школа».2001 г.

7. «Сопротивление материалов». В.И. Феодосьев. Изд-во МГТУ

им. Н.Э. Баумана 2003г.
