- пикетах и указателях километров;

При обработке строки подвала “Развернутый план” можно выделить 2 типа объектов:

1. Линейные участки

2. Углы поворота трассы (холодные и горячие)

Рис. 4.8. Строка подвала “Развернутый план”

Реализованный в программе алгоритм автоматизированной обработки строки подвала “Развёрнутый план” (см. рис 4.8.):

1. Ищем линейные участки (всегда представлены в строке “развернутого плана” горизонтальными линиями)

2. Определяем холодные и горячие углы (используя информацию о линейных участках)

3. Ищем группы текстов, характеризующие прямые участки, и связываем графическую информацию прямых участков с соответствующими группами текстов

4. Ищем группы текстов, характеризующие холодные и горячие углы (используя информацию о линейных участках), и связываем графическую информацию холодных и горячих углов с соответствующими группами текстов

5. Обрабатываем группы текстов, используя регулярные выражения, с целью получения параметров, характеризующих прямые участки, холодные и горячие углы

4.2.2. Распознавание ординат

Положение ординат можно определить, зная координаты точек линии профиля. Под линией профиля находятся геология, ординаты и подвал. Тексты ординат всегда ориентированы вертикально.

Обрабатываем текстовую информацию ординат, используя регулярные выражения, с целью получения информации о пересечках и характерных точках на линии профиля (см. рис. 4.9.)

Рис. 4.9. Ординаты

5. Руководство пользователя

5.1. Обработка чертежей профиля

1. В запустившемся AutoCAD’е вызвать команду recognizeProfile из командной строки (написать recognizeProfile в строке команд).

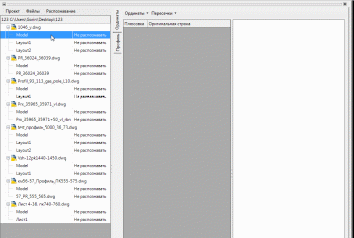

2. Выбираем “Проект”. В выпадающем меню выбираем Создать новый или Открыть существующий

1. Выбираем название проекта и папку, в которой будут размещены данные проекта.

1. Добавляем файлы в проект

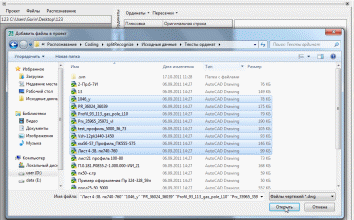

1. Выбираем файлы для добавления в проект из папки исходные данные (которая находится в “вылившейся” папке (см. Пункт 2) ))

1. В левой части появляется дерево проекта.

1. Можно удалять файлы из проекта и добавлять новые файлы в проект, сохранить проект, распознать ординаты и подвал.

2. Распознавание ординат

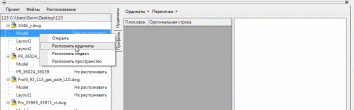

Вызываем команду распознавания ординат из контекстного меню (см. рисунок) либо из основной панели “Распознавание”

Выделяем ординаты на чертеже

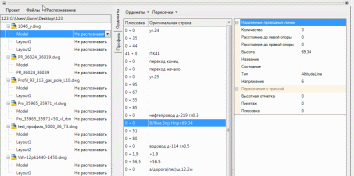

Получаем результат распознавания ординат в правой части нашей “паллеты”:

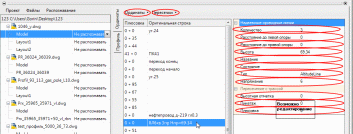

Имеется возможность редактирования полученного результата, добавление новой ординаты и новой пересечки:

1. После внесённых в проект изменений необходимо сохранить проект.

Сохраненный проект в дальнейшем может быть загружен.

5.2. Обработка чертежей плана

1. Команда recognizePoints вызовет на выполнение алгоритм “привязывания” точек рельефа к их высотным отметкам. При возникновении неоднозначностей алгоритм будет переходить в интерактивный режим (запрашивать помощь у пользователя). В результате работы алгоритма на чертеже появятся линии соединяющие соответствующие тексты и точки. Тексты и точки для которых не нашлось соответствие, будут выделены соответствующим цветом. Это позволит визуально оценить правильность распознавания.

2. Команда recognizePointsStatistic вызовет на выполнение алгоритм, позволяющий получить распределение количества точек данного радиуса от величины радиуса P(N,r) и отобразить его с помощью Google Chart Tools. Данная команда разработана в исследовательских целях для подтверждения или опровержения предположения принятого при рассмотрении подхода, основанного на технологии обучения нейросети с учителем.

3. Команда recognizeHorizontals вызовет на выполнение алгоритм обработки горизонталей. При возникновении неоднозначностей алгоритм будет переходить в интерактивный режим (запрашивать помощь у пользователя). В результате работы алгоритма необработанные горизонтали будут выделены соответствующим цветом. Это позволит визуально оценить правильность распознавания.

Список литературы

1. Костюк Ю.Л., Фукс А.Л. Предварительная обработка исходных данных для построения цифровой модели рельефа местности // Вестник ТГУ, 2003. №280. С. 281-285.

2. Костюк Ю.Л., Фукс А.Л. Построение цифровой модели рельефа местности на основе структурных линий и высотных отметок // Вестник ТГУ, 2003. №280. С. 286-289.

3. Препарата Ф., Шеймос М. Вычислительная геометрия: Введение. Пер. с англ. – М.: Мир, 1989. – 478 с.

4. Роджерс Д., Адамс Дж. Математические основы машинной графики: Пер. с англ. – М.: Мир, 2001. – 604 с.

5. Скворцов А.В. Триангуляция Делоне и ее применение. – Томск: Изд-во Том. ун-та, 2002. – 128 с.

6. Фукс А.Л. Разработка и исследование алгоритмов интерполяции однозначных поверхностей и их использование при построении цифровых моделей рельефа: Диссер. на соискание уч. степ. к.т.н. Томск, ТГУ, 2001.

7. http://www.inf.tsu.ru/library/DiplomaWorks/CompScience/2004/Kravchenko/diplom.pdf - Предварительная обработка структурных линий для построения цифровой модели рельефа местности

8. http://scbist.com/zheldor/okzd/okzd_3.html - Общие сведения о железнодорожном пути. Трасса, план и продольный профиль пути.

9. Б. И. Каменецкий, И. Г. Кошкин “Автомобильные дороги”,1979, стр. 37 – 40

10. ГОСТ Р 21.1709-2001 "Система проектной документации для строительства. Правила выполнения рабочей документации линейных сооружений гидромелиоративных систем"

11. ГОСТ Р 21.1702-96 Система проектной документации для строительства. Правила выполнения рабочей документации железнодорожных путей

12. http://fedoruk.comcor.ru/AI/ai_lect.html - Искусственный интеллект в САПР

13. http://ru.wikipedia.org/wiki/Венгерский_алгоритм - Венгерский алгоритм

14. Горин Я.А. «Инженерные изыскания для строительства линейных сооружений». Отчет по научно-исследовательской практике. – МГТУ им. Н.Э.Баумана, 2011.
