Рассчитайте коэффициент трансформации, если число витков в первичной обмотке 200, а в вторичной 400

• 2
• 20
• 400
• 200

По описанию укажите тип материала
материалы, атомы которых обладают собственным магнитным моментом. Под действием внешнего поля магнитные моменты атомов
ориентируются в направлении поля и усиливают его. Магнитная восприимчивость парамагнетиков положительна и составляет 10-3-
10-6. К этим материалам относятся щелочные и щелочноземельные металлы, соли железа, кобальта, никеля и ряд других.

• Парамагнетики
• Диамагнетики
• Ферромагнетики
• Ферримагнетики

Ленточные магнитопроводы изображены на рисунке

• г
• в
• д
• б
• а

Пластинчатые магнитопроводы изображены на рисунке

• б
• а
• в
• г
• д

Рассчитайте собственную резонансную частоту катушки индуктивности, если L=3.3 мГн и паразитная емкость С равна 8 пФ.

• 9,7 кГц
• 9,7 МГц
• 970 кГц
• 6 МГц

По описанию укажите тип материала
Материалы, атомы которых не обладают собственным магнитным моментом. При помещении такого материала в магнитное поле в нем индуцируется магнитный момент, направленный навстречу направлению поля, поэтому магнитная восприимчивость отрицательна. К таким материалам относятся золото,
серебро, медь, кремний, германий и ряд других.

• парамагнетики
• диамагнетики
• антиферромагнетики
• ферромагнетики

Какой материал НЕ является магнитным?

• Никель
• Диамагнетик
• Сталь
• Парамагнетик

Рассчитайте индуктивность однослойной катушки индуктивности, если число витков 400, диаметр катушки 2 см, длина 1 см.

• 3,3Гн
• 3,3 мГн
• 8,1 мкГн
• 3,3 мкГн

Укажите тип материала
представляют собой композиционные материалы, состоящие из мелкодисперсных частиц магнитомягкого материала, соединенных друг с другом каким-либо органическим или неорганическим диэлектриком.

• Низкоуглеродистые кремнистые стали
• Альсиферы
• Магнитомягкие материалы
• Ферриты
• Магнитодиэлектрики

Укажите тип материала
это такие материалы, которые обладают малой коэрцитивной силой Нс и высокой магнитной проницаемостью и. Они характеризуются узкой петлей гистерезиса и малыми потерями на перемагничивание и используются в основном в качестве сердечников трансформаторов, дросселей, электромагнитов и др.

• Магнитотвердые материалы
• Магнитомягкие материалы
• Магнитодиэлектрики
• Антиферромагнетики
• Ферримагнетики

Укажите тип материала
материалы, в которых обменное взаимодействие происходит косвенно, через немагнитные ионы кислорода. В результате такого взаимодействия образуются магнитные моменты, ориентированные в противоположные стороны, но их количество неодинаково, поэтому у этого материала существует
собственный магнитный момент.

• Ферромагнетики
• Диамагнетики
• Парамагнетики
• Ферримагнетики

Укажите тип материала
это материалы, в которых атомы, обладающие собственным магнитным моментом, расположены настолько близко друг к другу, что
между ними возникает обменное взаимодействие, приводящее к уменьшению энергии системы взаимодействующих атомов.

• Диамагнетики
• Ферромагнетики
• Парамагнетики
• Ферримагнетики

На рисунке изображена

• Устройство четырехрезонаторного клистрона
• Эквивалентная схема пентода
• Схема усилителя напряжения на пентоде

К электровакуумным приборам относятся

• электронно-лучевые трубки
• все перечисленные приборы
• электронные лампы
• фотоэлектронные приборы

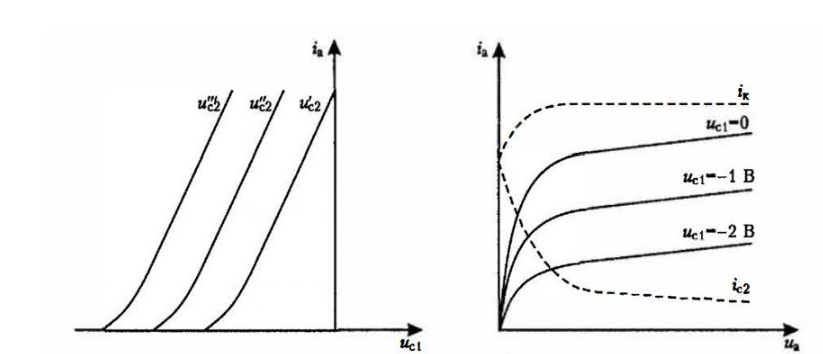

На рисунке изображен

• Выходные характеристики катода
• Выходные характеристики ЛБВ
• Выходные характеристики пентода
• Выходные характеристики клистрона

Многослойная катушка индуктивности показана на рисунке

Рассчитайте добротность катушки, если частота равна 970 кГц, индуктивность равна 3,3 мГн и сопротивление потерь равно 25 Ом

• 130
• 8200
• 820
• 82

Что такое магнитный момент?

• Величина, характеризующая силу магнитного поля
• Величина, характеризующая энергию магнитного поля
• Векторная величина, характеризующая магнитные свойства материала

Укажите, что за характеристика показана на рисунке

• Вольт-Амперная характеристика
• Температурная зависимость намагниченности материала
• Амплитудно-частотная характеристика
• Петля Гистерезиса

Что такое индуктивность?

• Величина, характеризующая способность материала намагничиваться
• Коэффициент пропорциональности между током и магнитным полем
• Величина, характеризующая скорость изменения магнитного поля

Что такое катушка индуктивности?

• а) Устройство, состоящее из одной или нескольких обмоток провода
• б) Устройство для преобразования электрической энергии в механическую
• в) Устройство для изменения напряжения и тока в электрической цепи г

Что такое трансформатор?

• а) Устройство для передачи электрической энергии на большие расстояния
• б) Устройство для повышения или понижения напряжения и тока без изменения частоты
• в) Устройство для управления потоком электрической энергии

На рисунке изображена

• Схема пролетного клистрона
• Схема ЛБВ со спиральной замедляющей системой
• Схема отраженного клистрона

Электронные приборы, в которых движение носителей заряда происходит в вакууме, называются

• газоразрядными
• электровакуумными

На рисунке изображена

• Схема с пролетным клистроном
• Схема с Отражательными клистронами

На рисунке показана

• Схема усилителя напряжения на пентоде
• Пролетный клистрон
• Эквивалентная схема пентода

На рисунке изображена

• Схема усилителя напряжения на пентоде
• Пролетный клистрон
• Отражательные клистроны
• Эквивалентная схема пентода.

Электронные приборы, в которых движение носителей заряда происходит в разреженном газе, называются

• газоразрядными
• электровакуумными

На рисунке изображена

• Пролетный клистрон
• Устройство четырехрезонаторного клистрона
• Отражательные клистроны

Секционированная катушка индуктивности показана на рисунке

Указанный тип катушек называется
Катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно
включаются в цепях питания усилительных устройств. Предназначены для защиты источников питания от попадания в них
высокочастотных сигналов. На низких частотах используют в фильтрах цепей питания. Они обычно имеют металлические
сердечники.

• Вариометры
• Катушки индуктивности для ГИС
• Дроссели

Что такое магнитострикция?

• Изменение магнитных свойств материала при изменении температуры
• Изменение магнитных свойств материала под воздействием магнитного поля
• Изменение формы материала при намагничивании

Что такое сердечник катушки индуктивности?

• Магнитный материал, который усиливает магнитное поле
• Провод, на который наматывается обмотка
• Немагнитный материал, который уменьшает магнитное поле

Спиральная катушка индуктивности показана на рисунке

Что такое эффект Холла?

• Явление взаимодействия магнитных полей
• Явление возникновения разности потенциалов на гранях проводника с током при воздействии магнитного поля
• Явление изменения сопротивления материала при воздействии магнитного поля

Однослойная катушка индуктивности показана на рисунке

Каким образом можно изменить индуктивность катушки?

• Изменяя диаметр провода
• Все вышеперечисленное
• Изменяя количество витков провода
• Изменяя материал сердечника

Указанный тип катушек называется
Катушки, в которых предусмотрена возможность изменения индуктивности в процессе эксплуатации для перестройки колебательных
контуров. Они состоят из двух катушек, соединенных последовательно. Одна из катушек неподвижная (статор), другая располагается
внутри первой и вращается (ротор). При изменении положения ротора относительно статора изменяется значение взаимоиндукции

• Дроссели
• Катушки индуктивности для ГИС
• Вариометры

Что происходит с магнитным полем при увеличении тока в катушке?

• Магнитное поле усиливается
• Магнитное поле ослабляется
