• смешанных волн.
• стоячей волны.
• линии без искажений.
• бегущей волны.

• Волновое сопротивление линии является частотно зависимым.
• Коэффициент затухания является частотно независимым.
• Коэффициент затухания является частотно зависимым.
• Фазовая скорость линии является частотно независимой.

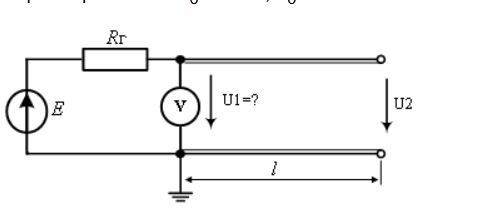

• 65 В
• 16.25 В
• 9.35 В
• 0.65 В

• Режим смешанных волн
• Режим бегущей волны
• Режим стоячей волны
• Согласованный режим при КЗ на выходе

• 65 В
• 9.35 В
• 1.34 В
• 0.65 В

• Г=±1
• ∣∣Uотр∣∣≫∣∣Uпад∣∣
• Г≪±1
• ∣∣Uотр∣∣=∣∣Uпад∣∣

• Режим стоячей волны
• Режим смешанных волн
• Режим стоячей волны при КЗ на выходе
• Режим бегущей волны

• Волновое сопротивление линии является частотно зависимым.
• Коэффициент затухания является частотно зависимым.
• Фазовая скорость линии является частотно независимой.
• Коэффициент затухания является частотно независимым.

• В цепи отсутствуют потери.
• Напряжение и ток в линии являются только функцией времени.
• Длина линии более 1 км.
• Геометрические размеры цепи соизмеримы с длиной волны электромагнитных колебаний.

• ZН=j73 Ом
• ZН=-j308 Ом
• ZН=0
• ZН=100 Ом

• -j20
• j80
• -j28.28
• j157.48

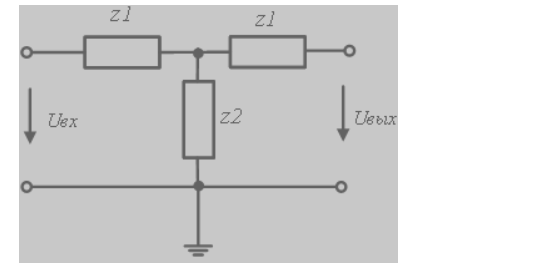

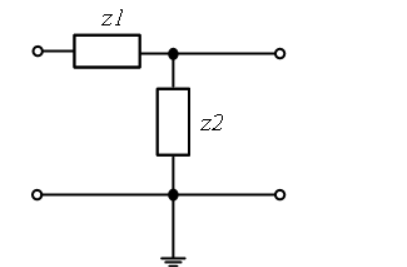

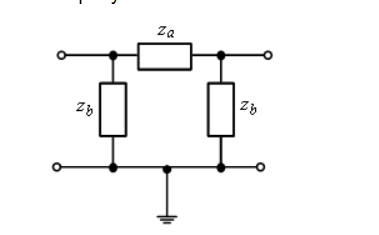

• Автономный и симметричный
• Автономный и несимметричный
• Неавтономный и симметричный
• Неавтономный и несимметричный

• определите частоту среза АЧХ ФНЧ-прототипа, ответ представьте в [кГц]

• определите частоту, на которой ослабление АЧХ ФНЧ-прототипа составляет 23 дБ, ответ представьте в [кГц]

• определите порядок фильтра

• определите емкость конденсатора в схеме ФВЧ, если известно, что индуктивность соответствующей катушки в схеме ФНЧ-прототипа равна 25 мкГн, ответ представьте в [нФ]

1. определите модуль коэффициента отражения в процентах

2. определите режим в линии: 1) режим стоячей волны; 2) режим бегущей волны; 3) смешанный режим

3. рассчитайте амплитуду падающей волны напряжения на нагрузке в [В]

4. рассчитайте амплитуду напряжения в сечении нагрузки в [В]

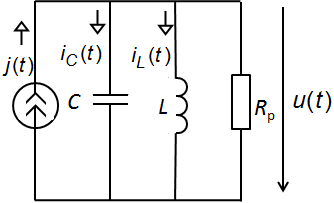

Схема колебательного контура представлена на рисунке.

Параметры цепи: j(t) = 6 q(t)мА. Q=120, П_f=3 кГц, p=10 кОм

1. рассчитайте коэффициент затухания, ответ представьте в [рад/с]

2. рассчитайте частоту собственных колебаний, ответ представьте в [кГц]

3. рассчитайте емкость конденсатора, ответ представьте в [пФ]

4. определите максимальное значение амплитуды колебаний тока через Rp, ответ представьте в [мкА]

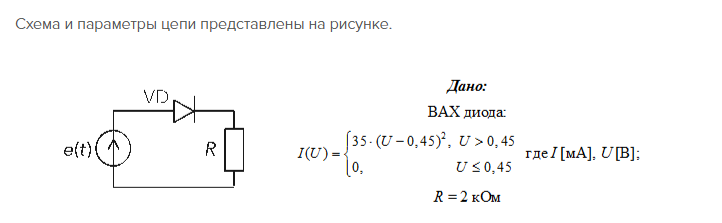

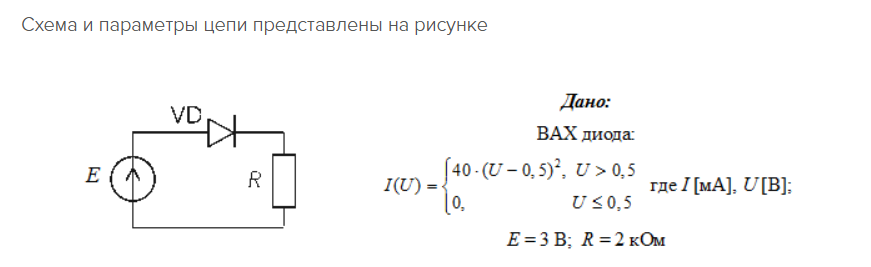

Схема и параметры цепи представлены на рисунке.

1. Определите напряжение на диоде в рабочей точке, ответ приведите в [мВ].

2. Определите ток в рабочей точке, ответ приведите в [мкА].

3. Определите сопротивление диода по постоянному току в рабочей точке, ответ приведите в [Ом].

4. Определите дифференциальное сопротивление диода в рабочей точке, ответ приведите в [Ом].

1. определите модуль коэффициента отражения в процентах

2. определите аргумент коэффициента отражения в градусах

3. определите целое число длин волн, укладывающихся в линии

4. определите электрическую длину линии в градусах

5. определите коэффициент стоячей волны в линии (укажите 0, если значение стремится к бесконечности)

6. определите режим в линии: 1) режим стоячей волны; 2) режим бегущей волны; 3) смешанный режим

7. рассчитайте вещественную часть входного сопротивления линии в [Ом]

8. рассчитайте мнимую часть входного сопротивления линии в [Ом]

9. рассчитайте амплитуду падающей волны напряжения на нагрузке в [В]

10. рассчитайте амплитуду напряжения в сечении нагрузки в [В]

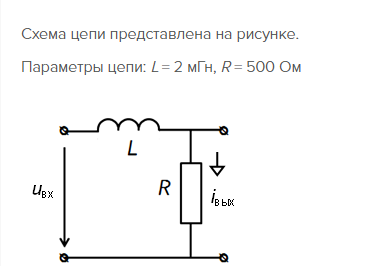

1. Рассчитайте коэффициент затухания, ответ представьте в [˟103 рад/с]

2. Рассчитайте постоянную времени цепи, ответ представьте в [мкс]

3. Рассчитайте время установления, ответ представьте в [мкс]

1. Определите напряжение на катушке индуктивности сразу после коммутации - подключения на вход цепи постоянного напряжения величиной 11 В, ответ представьте в [В]
2. Определите напряжение на катушке индуктивности в установившемся режиме после подключения на вход цепи постоянного напряжения величиной 11 В, ответ представьте в [В]

3. Определите напряжение на резисторе сразу после коммутации - подключения на вход цепи постоянного напряжения величиной 11 В, ответ представьте в [В]
4. Определите напряжение на резисторе в установившемся режиме после подключения на вход цепи постоянного напряжения величиной 11 В, ответ представьте в [В]

5. Определите ток в цепи сразу после коммутации - подключения на вход цепи постоянного напряжения величиной 11 В, ответ представьте в [мА]
6. Определите ток в цепи в установившемся режиме после подключения на вход цепи постоянного напряжения величиной 11 В, ответ представьте в [мА]

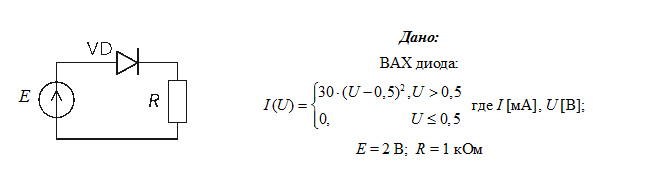

1. Определите напряжение на диоде в рабочей точке, ответ приведите в [мВ].
2. Определите ток в рабочей точке, ответ приведите в [мкА].

3. Определите сопротивление диода по постоянному току в рабочей точке, ответ приведите в [Ом].
4. Определите крутизну ВАХ в рабочей точке, ответ приведите в [мСм].

5. Определите дифференциальное сопротивление диода в рабочей точке, ответ приведите в [Ом].

1. Найдите амплитуду гармонической составляющей напряжения на резисторе, если напряжение на диодеuд(t) = 0,75 + 0,015∙cos(103t) В; ответ приведите в [мВ].

2. Определите постоянную составляющую тока в цепи, если напряжение на диоде uд(t) = 0,55 + 0,1∙cos(103t) В; ответ приведите в [мкА].

3. Определите амплитуду первой гармоники тока в цепи, если напряжение на диоде uд(t) = 0,55 + 0,1∙cos(103t) В; ответ приведите в [мкА].

4. Определите число гармонических составляющих тока в цепи (постоянную составляющую учитывать не нужно), если напряжение на диоде uд(t) = 0,8 + 0,1∙cos(103t) + 0,2∙cos(1,8∙103t) В.

5. Определите амплитуду гармонической составляющей тока с наибольшей частотой, если напряжение на диоде uд(t) = 0,8 + 0,1∙cos(103t) + 0,2∙cos(1,8∙103t) В; ответ приведите в [мкА].
