Что обозначает знак «квадрат» перед размерным числом?

• наличие плоской грани, «лыски»
• характер механической обработки
• квадратное сечение в плоскости перпендикулярной оси
• круглое сечение в плоскости перпендикулярной оси

На... чертеже прямая а принадлежит плоскости:

• 1
• 2
• 3
• 4

На... чертеже точка К принадлежит плоскости:

• 1
• 2
• 3
• 4

Над изображением, полученным по направлению стрелки А, нужно сделать надпись...

• Вид А
• А - А
• Вид А повернуто

Горизонтальная прямая уровня изображена на чертеже …

• 1
• 2
• 3
• 4

Горизонтально проецирующая плоскость задана на чертеже:

• 1
• 2
• 3
• 4

Определите расположение прямой а относительно поверхности пирамиды:

• касается
• пересекает
• не пересекает
• не касается

Точками А, С и D можно задать …

• плоскость общего положения
• горизонтальную плоскость уровня
• горизонтально проецирующую плоскость
• фронтальную плоскость уровня

Плоскость задана на чертеже…

• 1
• 3
• 4

Боковая поверхность прямого кругового цилиндра…

• является проецирующей
• обладает собирательным свойством
• не является проецирующей
• не обладает собирательным свойством
• собирает все точки поверхности на основании цилиндра

Расположите в правильной последовательности этапы построения линии взаимного пересечения поверхностей

• 1 Провести анализ пересекающихся поверхностей
• 2 Определить область взаимного пересечения поверхностей
• 3 Выявить возможность построения характерных точек
• 4 Выбрать вспомогательные посредники
• 5 Выполнить построения точек пересечения
• 6 Обвести очерки заданных поверхностей
• 7 Соединить полученные точки с учетом видимости линии пересечения

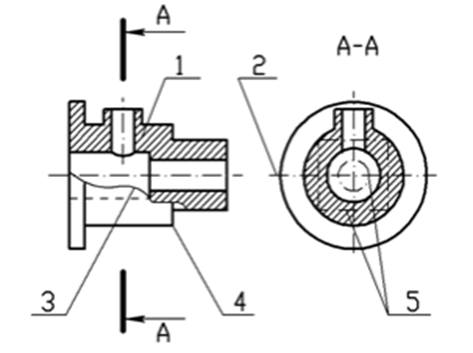

Каково назначение сплошной волнистой линии 3 на чертеже?

На чертеже плоскость проекций... была заменена на новую для того, чтобы плоскость общего положения стала проецирующей:

• П2
• П3
• П1
• П5

Что не является достоинством растровой графики?

• простота, автоматизация ввода изобразительной информации.
• хорошее качество получаемых изображений.
• большой объем памяти изображений
• легкость в распечатке.

Вид слева на чертеже располагается...

• справа от главного вида
• слева от главного вида
• под главным видом
• над главным видом

К какому разделу относится команда ARC?

• редактирование
• рисование
• черчение
• моделирование

Каково назначение сплошной волнистой линии 3 на чертеже?

• основная контурная линия
• вспомогательная контурная линия
• линия невидимого контура
• линия обрыва

Каковы размеры штрихов разомкнутой линии (линии сечений)?

• от 6 до 13 мм
• от 8 до 20 мм
• от 5 до 18 мм
• от 5 до 8 мм

При... проецировании все проецирующие лучи проходят через фиксированную точку.

• центральном
• параллельном
• ортогональном
• косоугольном

Элемент 3 изображенной детали называется....

• центровое отверстие
• фаска
• буртик
• проточка

Изображение, получаемое при мысленном рассечении предмета одной или несколькими плоскостями, при котором изображается то, что находится в секущей плоскости и за ней, называется...

• разрезом
• сечением
• главным видом
• дополнительным видом

К какому разделу относится команда Штриховка?

• настройки
• рисование
• редактирование
• формат

Разверткой поверхности называется…

• плоская фигура, которая получается при изгибании поверхности до совмещения с плоскостью без складок и разрывов
• изгибание поверхности до совмещения с плоскостью без складок и разрывов
• плоская фигура, которая получается в процессе проецирования поверхности на одну плоскость

В начертательной геометрии операцией проецирования называется…

• процесс, позволяющий устанавливать связь между пространственными объектами и плоскостью чертежа
• процесс построения объекта на произвольную плоскость
• проекция предмета на плоскости, выполненная по определенным законам

Две точки, фронтальные проекции которых совпадают, называются…

• горизонтально-конкурирующими
• профильно-конкурирующими
• фронтально-конкурирующими

Формой линии пересечения при пересечении двух поверхностей вращения является…

• пространственная ломаная линия
• пространственная кривая четвертого порядка
• пространственная ломаная, звенья которой есть дуги кривых второго порядка
• плоская кривая второго порядка

Образующая в процессе перемещения … свою форму

• сохраняет
• не может изменять
• может изменять

Установите соответствие между элементами многогранных поверхностей и их названиями

• A. Образующая
• B. Направляющая
• C. Вершина
• D. Грань
• E. Ребро
• F. 2
• G. 1
• H. 5
• I. 3
• J. 4

Прямая линия на комплексном чертеже проецируется в …

• прямую линию
• кривую линию
• точку

Установите соответствие плоскости частного положения формулировке, описывающей эту плоскость
Проецирующие плоскости
Горизонтальная плоскость уровня
Фронтальная плоскость уровня
Профильная плоскость уровня
Горизонтально проецирующая плоскость
Фронтально проецирующая плоскость
Профильно проецирующая плоскость

Прямая общего положения изображена на чертеже

Для вывода графической информации в персональном компьютере используется:

• мышь
• клавиатура
• экран дисплея
• сканер

При выполнении разреза секущая плоскость обозначается...

• сплошной тонкой линией
• сплошной основной линией
• разомкнутой утолщенной линией
• пунктирной линией

При построении параллельных линий можно использовать команду:

• луч
• переместить
• подобие
• рисование

При... виде проецирования проецирующие лучи параллельны между собой и перпендикулярны плоскости проекций.

• ортогональном
• центральном
• параллельном
• косоугольном

Примитив, бесконечный в одну сторону и начинающийся в некоторой точке:

• отрезок
• луч
• прямая
• мультилиния

Прямоугольник нельзя задать:

• по одной точке
• по двум точкам
• по трем точкам
• по двум сторонам

Сканер - устройство для... графической информации:

• вывода
• ввода
• просмотра
• преобразования

Чтобы придать линии нужную толщину, необходимо включить:

• сетку
• тип линии
• вес линии
• привязку

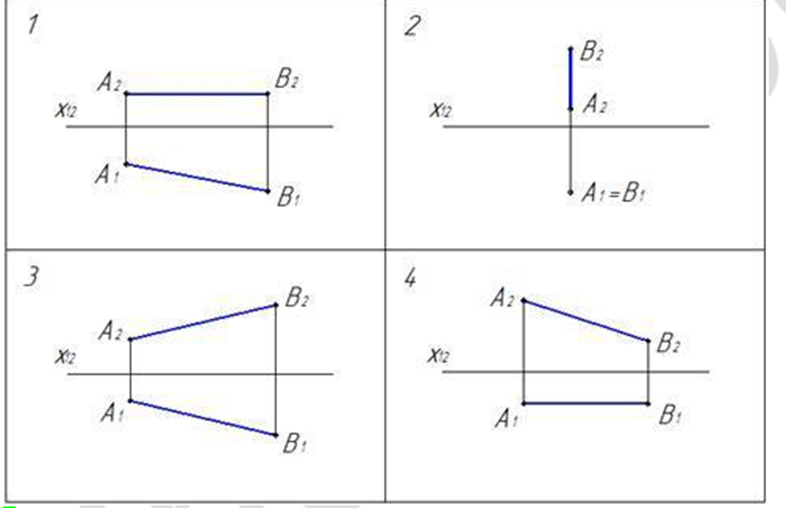

Чертеж, на котором ни одна из проекций не даст истинной длины отрезка АВ:

Теорема Г. Монжа гласит: если две поверхности второго порядка пересекаются и можно вписать или описать третью поверхность второго порядка, то...

• линия их пересечения распадается на две кривые четвертого порядка
• линия их пересечения распадается на две окружности
• линия их пересечения распадается на две плоские кривые второго порядка
• линия их пересечения становится пространственной ломаной, звенья которой есть дуги кривых второго порядка

Фронтальные проекции ... прямых будут обязательно расположены горизонтально, а горизонтальные их проекции строятся исходя из условия принадлежности прямой линии заданной плоскости

• горизонтальных
• фронтальных
• линии ската 1 рода
• линии ската 2 рода

Выберите область расположения линии пересечения

• В пределах наложения очерков на всех проекциях
• В пределах построения очерков поверхностей на всех проекциях
• В пределах проекций пересекающихся поверхностей

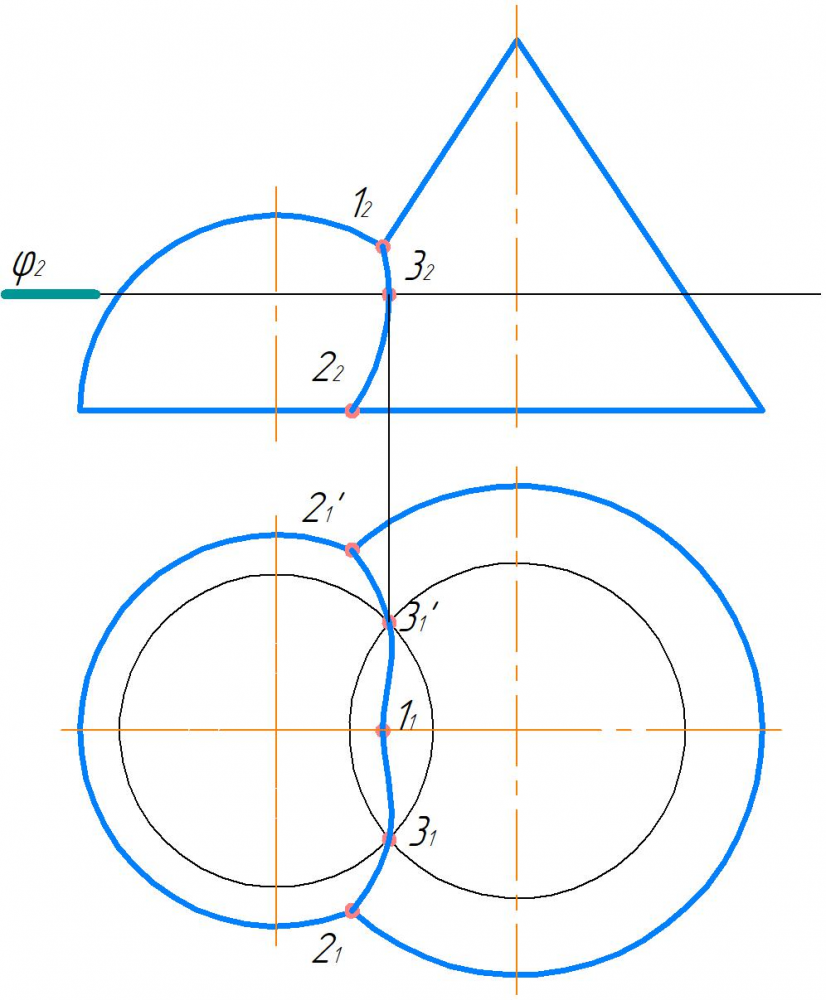

На рисунке построена линия пересечения поверхностей вращения конуса и половины шара. Укажите точки, принадлежащие плоскости общей симметрии

• Точка 1
• Точки 2 и 2'
• Точки 3 и 3'

В каждой плоскости можно провести ... параллельных друг другу линий различного направления

• две
• четыре
• множество

Проекции точки делят проекции отрезка...

• в том же отношении, в котором точка делит отрезок в пространстве
• произвольно
• симметрично, относительно точек концов отрезка

В зависимости от расположения на чертеже сечения делятся на вынесенные и …

• симметричные
• наложенные
• несимметричные
• ступенчатые

В методе замены плоскостей проекций новая плоскость проекций вводится...

• перпендикулярно оставшейся без изменения плоскости проекций
• параллельно оставшейся без изменения плоскости проекций
• произвольно
• под произвольным углом к плоскостям проекций

В сечении сферы плоскостью получается...

• окружность
• парабола
• эллипс
• гипербола

Виды, получаемые на плоскостях проекций, не параллельных ни одной из основных плоскостей проекций, называются...

• местными
• дополнительными
• основными
• разрезами

Для чего используется команда Сплайн?

• для вычерчивания прямых линий
• для вычерчивания ломаных линий
• для вычерчивания гладких линий, которые проходят через заданные точки
• для вычерчивания группы окружностей

Какая резьба должна быть нарезана на детали?

• трубная дюймовая
• метрическая
• метрическая с мелким шагом
• специальная

Какое изображение масштабируется без потери качества?

• растровое
• векторное
• фото
• трехмерное

Какой параметр НЕ является параметром расстановки размеров на чертеже?

• линейный
• угловой
• параллельный
• замкнутый

На... чертеже точка А принадлежит поверхности пирамиды:

• 1
• 2
• 3
• 4

Наименьшим элементом изображения на графическом экране монитора является:

• курсор
• символ
• пиксель
• линия

Прямая линия, параллельная фронтальной плоскости проекций, называется:

• фронталью
• горизонталью
• фронтально проецирующей прямой
• горизонтально проецирующей прямой

Существует... основных видов изображения:

• 3
• 6
• 4
• 5

Установки для нанесения размеров на чертежах находятся:

• в размерных стилях
• в текстовых стилях
• в стилях точек
• в стилях линий

Рассматривают … основных способов задания плоскостей на комплексном чертеже с помощью минимального, но достаточного количества геометрических объектов (элементов)

• три
• пять
• семь

Пиксель на экране цветного дисплея представляет собой:

• совокупность трех зерен люминофора
• зерно люминофора
• электронный луч
• совокупность 16 зерен люминофора

Проекция линии контура поверхности на плоскость проекций называется…

• контуром поверхности
• очерком поверхности
• определителем поверхности

Точка А располагается над прямой m на чертеже

• 1
• 2
• 3
• 4

Частный случай параллельного проецирования, при котором направление проецирования перпендикулярно к плоскости проекций называется…

• прямоугольным проецированием
• ортогональным проецированием
• косоугольным проецированием

На рисунке построена линия пересечения поверхностей вращения конуса и половины шара. Укажите точки, принадлежащие плоскости общей симметрии

• Точка 1
• Точки 2 и 2’
• Точки 3 и 3’

Точка пересечения проецирующего луча с плоскостью проекций называется…

• точкой
• точкой встречи прямой с плоскостью
• проекцией точки

Выберите поверхности, образованные перемещением прямолинейной образующей вдоль ломаной линии.

• Общего вида
• Гранные поверхности
• Криволинейные поверхности
