Изгиб, при котором внутренние силы в поперечном сечении балки приводятся только к изгибающим моментам, называется

Искривленная ось балки называется

Геометрической характеристикой прочности бруса, работающего на прямой изгиб, является

Консольная балка двутаврового сечения No20 с моментом сопротивления Wx=184 см³ и пролетом l=2 м нагружена равномерной нагрузкой q=10 кН/м. Вычислить коэффициент запаса прочности, если предел текучести σт = 240 МПа

• n=2,21
• n=0,45

• n=1,21
• n=1,6

Как изменятся нормальные напряжения от изгибающего момента в прямоугольном сечении балки, если её высота увеличится в два раза

• Уменьшатся в 4 раза
• Уменьшатся в 2 раза
• Увеличатся в 8 раза
• Не изменятся
• Увеличатся в 2 раза
• Увеличатся в 4 раза
• Уменьшатся в 8 раза

Подберите размеры поперечного сечения балки в виде двутавра. Максимальный изгибающий момент Мx = 245 кН·м; [σ] = 200 МПа

• Двутавр №40
• Двутавр №18
• Двутавр №16
• Двутавр №30
• Двутавр №10
• Двутавр №45

Нормальные напряжения в двутавровом сечении балки достигают максимального значения:

• На расстоянии h/4 от нейтральной линии
• На нейтральной линии
• Одинаковы по всему сечению
• В крайних точках

Подберите размеры поперечного сечения балки в виде швеллера. Максимальный изгибающий момент Мx = 15 кН·м; [σ] = 160 МПа

• Швеллер №20
• Швеллер №10
• Швеллер №14
• Швеллер №5
• Швеллер №22
• Швеллер №16

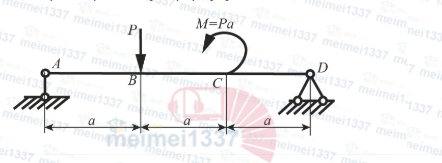

Выберите правильную формулу для изгибающего момента в сечении С и поперечной силы на участке ВС

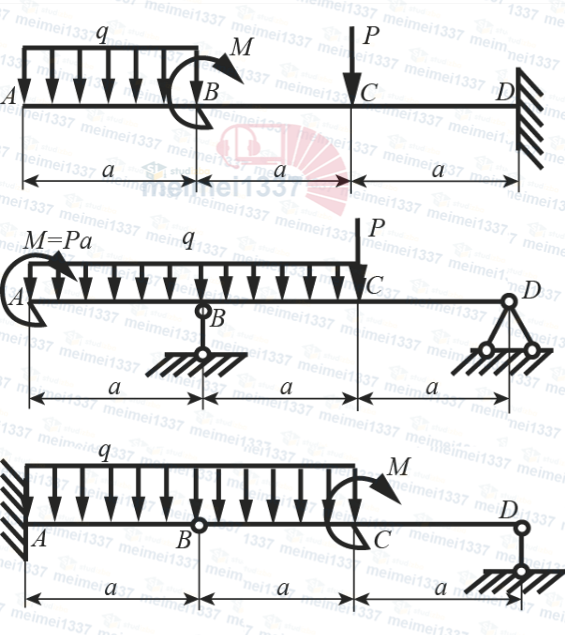

Установите соответствие между расчетной схемой и эпюрой поперечной силы

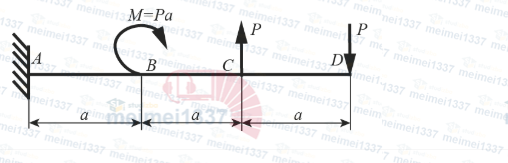

Выберите правильную формулу для изгибающего момента в сечении В и поперечной силы на участке ВС
​​

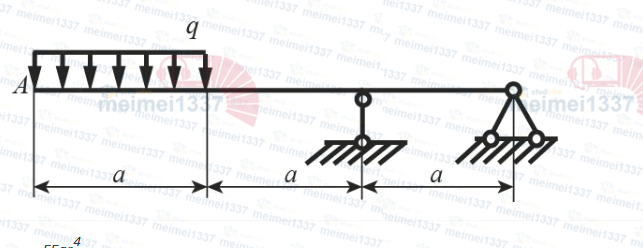

Определите прогиб сечения А. Принять E/Const
​​

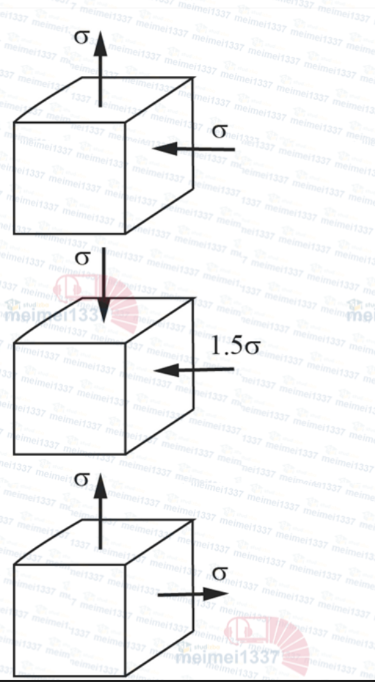

Вычислите эквивалентные напряжения по теории наибольших касательных напряжений и упорядочите в порядке убывания по степени опасности напряженного состояния
​​

Какие напряжения называются нормальными?

• те, что действуют по кругу в элементарной площадке
• -те, что действуют под углом к элементарной площадке
• те, что действуют по касательной к элементарной площадке
• те, что действуют по нормали к элементарной площадке

Сколько главных площадок нужно провести через точку деформированного тела?

• ПЯТЬ
• yeтыpe
• шесть
• три
• девять

Напряженное состояние в точке — это

• совокупность касательных напряжений, действующих по всем площадкам, проходящих через рассматриваемую точку
• совокупность нормальных напряжений, действующих по всем площадкам, проходящих через рассматриваемую точку
• совокупность нормальных и касательных напряжений на любых трех элементарных площадках проходящих череа эту точку
• сопокупность нормальных и касательных напряжений, дойствующих по всем площадкам, проходящих через рассматриваомую точку
• совокупность нормальных и касательных напряжений в поперечном сечении стержня

При расчете на устойчивость по коэффициенту продольного изгиба:
P ≤ φ [σ]F

• Ф21
• ф - не зависит от гибкости стержня
• 0≤≤1
• ф зависит от гибкости стержня

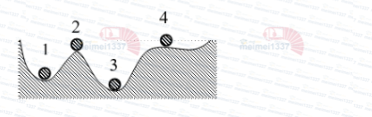

Укажите номера устойчивых форм равновесия

• 2
• 1
• 4
• 3

Установите соответствие между схемой и числом полуволн синусоиды упругой линии, укладывающихся на длине при продольном изгибе стержня

Как изменится значение критической силы, если вместо двутавра №16 используется двутавр №20 (при прочих равных условиях). Стержень — достаточно гибкий (применима формула Эйлера)

• Увеличится в 4 раза
• Уменьшится в 4 раза
• Уменьшится в 2 раза
• Увеличится в 2 раза
• Увеличится в 8 раза

Проверьте прочность конструкции с учетом возможной потери устойчивости сжатых стержней.
P = 10 кН, l = 1 м, [σ] = 160 МПа, стержни круглого поперечного сечения с диаметром d = 1 см. Коэффициент продольного изгиба принять φ = 0.7
Прочность обеспечена?

• нет
• да

Используя формулу Эйлера, определите величину критической силы (в кН) для стального стержня с шарнирным опиранием концов. Поперечное сечение стержня — круг диаметром d = 5 см. Длина стержня 4 м. Параметры материала: модуль упругости 200 ГПа, предел пропорциональности 200 МПа, a = 310 МПа, b = 1,14 МПа. Результат округлить до ближайшего целого значения
