Нарезание окулярной резьбы

24. нарезание окулярной резьбы

Окулярная резьба – метрическая, многозаходная резьба, довольно мелкая, предназначенная для относительного осевого перемещения при малых угловых поворотах компонентов оптических систем, при перемещении не должно нарушаться центрирование системы, поэтому резьба беззазорная.

Окулярная резьба относится к резьбам специального назначения, имеет укороченный профиль с углом 60° и применяется в оправах объективов и окуляров для обеспечения значительных осевых перемещений оправ при небольших (менее 360°) углах их относительно разворота. Параметры окулярной резьбы (рис.5.1.) регламентированы ГОСТ5359-50, основные размеры приведены в таблице 1.

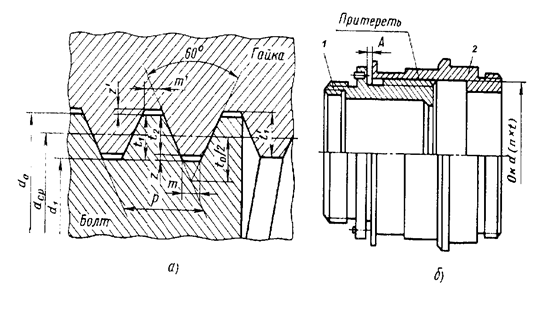

Рис. 5.1. Параметры окулярной резьбы(а) и оправы с окулярной резьбой(б).

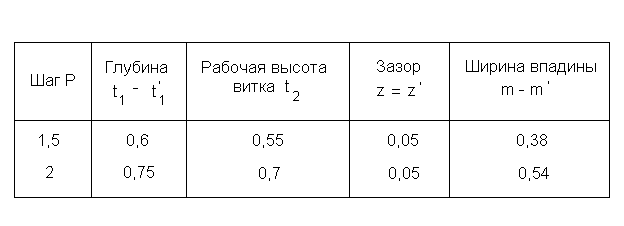

Таблица 1 Основные параметры и размеры окулярной резьбы(ГОСТ 5359-50), мм

Таблица 1 Основные параметры и размеры окулярной резьбы(ГОСТ 5359-50), мм

Рекомендуемое число заходов окулярной резьбы 1, 2, 4, 6, 8, 12, 16, 20, однако на практике часто применяют резьбы с нечетным числом заходов 3, 5, 7, 11. Стандартом установлены условные обозначения окулярной резьбы на чертежах. Например, правая одиннадцатизаходная окулярная резьба диаметром 55 мм и шагом 1.5 мм обозначается: Ок 55х (11х1.5) ГОСТ 5359-50; левая восьмизаходная резьба диаметром 40 и шагом 1.5 мм - Ок 40х (8х1.5) левая ГОСТ 5359-50, а правая однозаходная резьба - Ок 12х1.5 ГОСТ 5359-50. Допуски на размеры окулярной резьбы установлены ГОСТ 5359-50, кроме того, к окулярной резьбе часто предъявляются весьма жесткие требования соосности (порядка 0.01-0.05 мм) с резьбовыми и цилиндрическими поверхностями детали, и, наконец, после окончательной обработки резьбы, сборки пары оправ (“винт-гайка”) резьбовое соединение должно удовлетворять заданным допускам по осевой и радиальной качке. Например, после притирки окулярной резьбы (рис.5.1.(б)) оправы 1 (винт) с оправой 2 (гайка) для трех значений величины А должны удовлетворяться следующие требования.

                                                                               Поверхности под нареза-

                             Допустимая качка, мм              ние окулярной резьбы об-

Рекомендуемые материалы

Расстояние                                                             рабатывают по 8-9 квали-

    А, мм                осевая        радиальная             тету точности и 7-му классу

                                                                               шероховатости. Порядок

       1                      0,02                0,04                    обработки оправ с внут-

       5                      0,025              0,05                    ренней и наружной окуляр-

       10                    0,03                0,06                    ной резьбой следующий:

                                                                               сначала обрабатывают пар-

тию оправ, имеющих внутреннюю резьбу (“гайки”). Контроль нарезанной резьбы осуществляют резьбовыми калибрами - пробками. Затем обрабатывают наружную окулярную резьбу на оправах (“винтах”), которые должны сопрягаться по резьбе и в дальнейшем работать с оправами первой партии. При этом “винты” обрабатывают по “гайкам”, которые используют как “калибры”. “Винт” обрабатывают до тех пор, пока “гайка” не будет навинчиваться на него с определенным усилием. Таким образом, одновременно с обработкой наружной резьбы происходит подбор пар оправ, которые потом притираются, для чего оставляют припуск порядка 0.01-0.015 мм.

Для требуемой плавности хода и отсутствия зазоров в окулярной резьбе на нее обычно не наносят защитных покрытий в отличие от других поверхностей оправ. Поэтому операцию изготовления окулярных резьб, как правило, выполняют после нанесения покрытий. Основным способ обработки окулярной резьбы является ее нарезание с помощью резцов и гребенок на токарно-винторезных, токарных, револьверных станках и специализированных полуавтоматах.

На токарно-револьверных станках окулярную резьбу нарезают с помощью гребенок (рис. 5.2.), устанавливаемых в суппорте резьбонарезного устройства (приклона). Продольная подача инструмента, равная ходу нарезаемой резьбы, и автоматическое деление на заходы осуществляются с помощью механизма, работа которого аналогична работе механизма деления, применяемого на токарных станках. Резьбовой барабан (копир) и кулачок укреплены на валу шпинделя станка. Основное отличие заключается в том, что звездочка и стопорный палец механизма деления закреплены на приклоне. При замыкании звездочки и вращающегося резьбового барабана приклон перемещается параллельно оси шпинделя, обеспечивая продольную подачу инструмента с шагом, равным шагу зубчатого барабана. Инструмент перемещается относительно вращающейся детали и нарезает одну нитку окулярной резьбы. Фрикционно укрепленный на валу шпинделя кулачок и стопорный палец производят автоматическое деление на заходы, точно так же, как и на токарном станке. Периодическая после прорезания всех ниток резьбы радиальная подача  инструмента на глубину резания осуществляется вручную с помощью механизма подачи, имеющегося на суппорте.

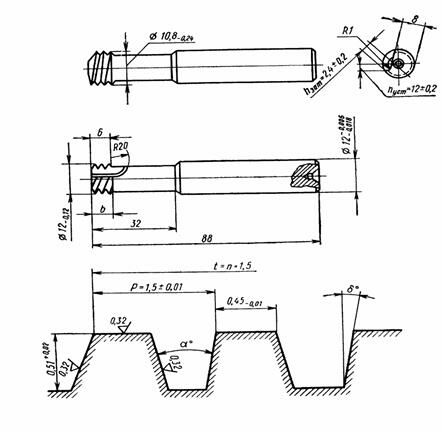

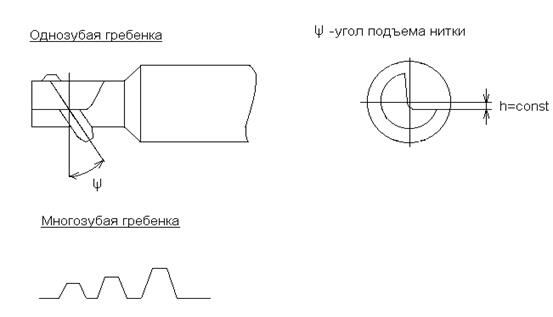

Инструмент для нарезания  окулярной резьбы - однозубая гребенка представлена на рисунке 5.3., где h - величина, на которую смещена режущая кромка инструмента  относительно центра.

Гребенки служат долго, так как при изнашивании режущей кромки вытачивают новую режущую кромку дальше по окружности, но так, чтобы величина h сохранялась. Этот процесс повторяют до тех пор, пока не останется небольшой “хвостик”, который под действием силы резания может сломаться. Обязательное условие h=const, в противном случае происходит трение кромки об обрабатываемую деталь.

Гребенку выбирают  так, чтобы “хвост” входил по впадине, не царапая боковой поверхности впадин нарезаемой резьбы.

Существуют также и многозубые гребенки, которые представлены на рисунке 5.3.(схематическая конструкция трехзубой гребенки). При такой конструкции процесс  обработки следующий:  станок   выставляется так, чтобы 1-й зуб резал по металлу (черновая обработка в половину глубины), второй зуб продолжает обработку, а третий - срезает начисто (калибрует), срезает малое количество металла. Поэтому резьба нарезается за один проход.

Окулярная резьба бывает и левая, и правая, соответственно и инструмент для ее нарезания - гребенки бывают и левые, и правые.

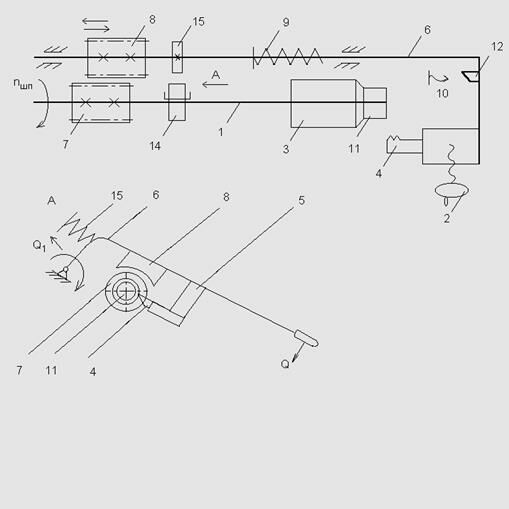

Схема нарезания однозаходной окулярной резьбы на револьверном станке представлена на рисунке 5.4.

Рис 5.4.Схема нарезания многозаходной резьбы

Так как на револьверном станке нет ходового винта, с помощью которого нарезают точные резьбы, поэтому применяют специальное резьбонарезное приспособление - приклон.

На рисунке 5.4.:

1- шпиндель станка

2- устройство для радиальной подачи резца

3- патрон (цанга)

4- режущий инструмент (гребенка)

5- резцедержатель

6- приклон

7- резьбовой копир (жестко закреплен на шпинделе и вращается с ним)

8- полугайка

9- возвратная пружина

10- регулируемый упор

11- заготовка

12- клин (наезжает на упор и откидывает приклон)

13- пружина (в нормальном состоянии 6 откинут).

Копир 7 имеет параметры нарезаемой резьбы (шаг копира равен шагу нарезаемой резьбы, а также равен шагу резьбы полугайки 8), и подачу выставляют равной шагу нарезаемой резьбы.

Процесс нарезания резьбы осуществляется следующим образом: прикладывается сила Q к ручке приклона 6 (рис. 5.4.), при этом полугайка 8 и копир 7 входят в зацепление, полугайка при этом обеспечивает заданную подачу, равную шагу резьбы, инструмент придет в положение, в котором он должен нарезать резьбу. После нарезания (одного прохода) приклон откинется.

Однозаходная резьба нарезается за 3-4  прохода, так как нельзя прорезать сразу всю глубину.

При нарезании многозаходной резьбы в схему добавляют:

14- фрикционное устройство - кулачок

15- палец.

Шаг копира равен ходу нарезаемой окулярной резьбы Pк=k*Poк.р.

Палец мешает соединению полугайки 8 и копира 7, до тех пор, пока палец не войдет в паз кулачка. Как только это произойдет кулачок не сможет вращаться со шпинделем (так как кулачок будет неподвижен, а шпиндель внутри будет прокручиваться).

При повторном замыкании приклона, если х=Рок.р., то, следовательно, произойдет зацепление полугайки 8 с копиром 7  с опозданием на величину j и вторая нитка будет нарезана от точки 2 (рис. 5.5.).

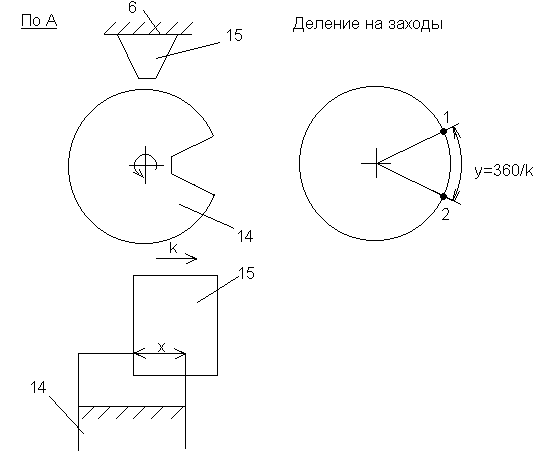

Рис. 5.5. Механизм деления для нарезания окулярной резьбы.
