Определить основные рабочие технологические параметры центробежного насоса, откачивающего нефть из резервуара с абсолютным давлением над уровнем нефти Р0. Давление на входе и выходе насоса равно соответственно Р1 и Р2 и измеряется манометрами в точках с геодезическими отметками Z1 и Z2. Показания расходомера насоса и ваттметра двигателя насоса составляют соответственно Q и W.

Основные параметры насоса: диаметры всасывающего и нагнетательного патрубков равны между собой и равны D, частота вращения вала насоса n, номинальные параметры насоса Qo и Нo, допустимый кавитационный запас насоса при перекачке нефти hдоп.

Насос перекачивает нефть плотностью ρ и с давлением насыщенных паров Рs. Потери напора во всасывающем трубопроводе принять равными 3м.

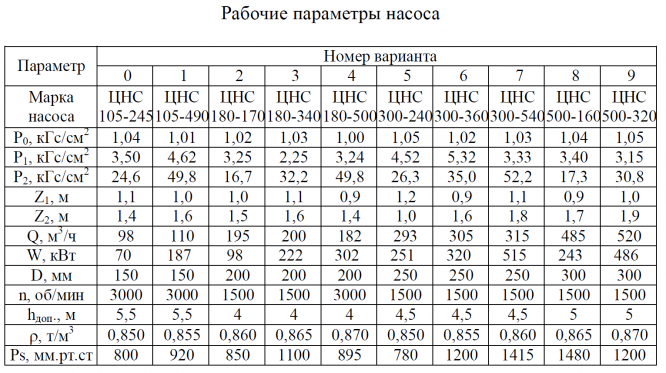

Дано: марка насоса ЦНС180-340; Р0=1,03 кГс/см²; Р1=2,25 кГс/см²; Р2=32,2 кГс/см²; Z1=1,1 м;Z2=1,6 м; Q=200 м³/ч; W=222 кВт; D=200 мм; n=1500 об/мин; hдоп=4 м; ρ=0,865 т/м³; Р_s=1100 мм.рт.ст.
