Техническое задание.


Краткое описание работы механизмов установки.


Детандеры предназначены для расширения газа с целью получения в циклах низкотемпературных установок.

Преобразование энергии сжатого газа в работу, снимаемую с вала детандера, осуществляется путем действия сил давления газа на поршень и передачи их через механизм движения на тормозную установку.

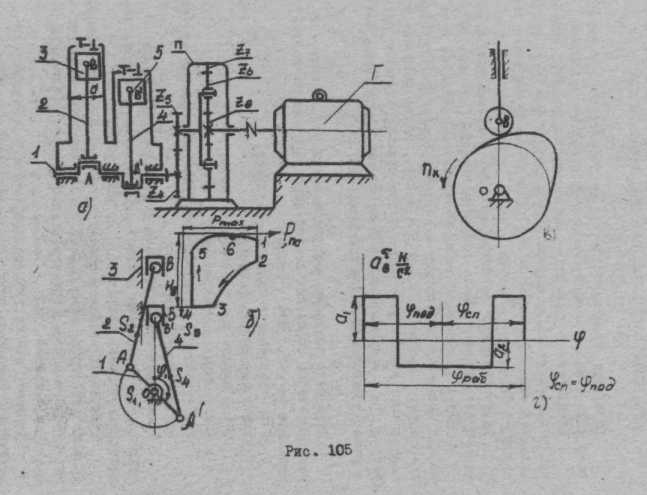

Схема установки вертикального двухцилиндрового поршневого детандера среднего давления показана на рис.1.

Воздух высокого давления попеременно поступает в цилиндры детандера и приводит в движение поршни 3, 5 кривошипно-ползунных механизмов 5-4-1 и 3-2-1. далее движение от коленчатого вала 1 передается через простую зубчатую передачу Z4-Z5 и мультипликатор П на тормозное устройство, которым в данной установке является генератор тока Г.

Кулачковый механизм применяется в системе газораспределения детандера, обеспечивает работу впускных и выпускных клапанов и имеет принудительный внешний привод (на рисунке не показан).

Исходный данные для проектировании и исследования механизмов детандера приведены в таблице 1.

Изменение давления воздуха в цилиндрах детандера в зависимости от положения поршня заданы в табл. 2.































таблица 1

Параметр

Обозначение

Величина

Единица измерения

1

Частота вращинеия кривошипа 1

n1

6,5

с-1

2

Средняя скорость поршня 3 и 4

VBx

2,6

м/с

3

Отношение длины шатуна 2 к длине кривошипа 1

λ2=lAB/lAO

4,5

-

4

Относительное положение цетра масс шатуна 2

λ23=lAS2/lAB

0,3

-

5

Диаметр цилиндра детандера

d

0,080

м

6

Максимальное давление воздуха в цилиндре

Pmax

10

МПа

7

Масса поршня 3

m3

30

кг

8

Масса шатуна 2

m2

20

кг

9

Момент инерции шатуна относительно центра масс

J2S

0,2

кг*м2

10

Момент инерции вала кривошипа 1 (без маховика)

J10

2,0

кг*м2

11

Момент инерции планетарного редуктора П и зубчатых колес Z4 и Z5, приведенный к кривошипному валу 1

Jpпр

0,31

кг*м2

12

Момент инерции якоря генератора Г

Jя

0,3

кг*м2

13

Коэффициет неравномерности вращения кривошипного вала 1

δ

1/25

-

14

Угловая координата для силового расчета

φ1

60

град

15

Предаточное отношение планетарного редуктора П

ū8H

3

-

16

Число сателлитов в планетарном редукторе

k

3

-

17

Угол рабочего профиля кулачка

Ψp

120

град

18

Частота вращения кулачка

nk

2,5

с-1

19

Ход толкателя

n

0,0060

м

20

Допустимый угол давления в кулачковом механизме

[υ]

30

град

21

Отношение ускорений толкателя

a1/a2

1.5

-

22

Числа зубьев колес

Z4

Z5

19

9

-

23

Модуль зубчатых колес

m

5

мм













таблица 2

Путь поршня




0



0,05



0,1



0,2



0,3



0,4



0,5



0,6



0,7



0,8



0,9



1,0

Давление воздуха


Для движения поршня 3 вниз

1,00

1,00

1,00

1,00

0,97

0,72

0,52

0,40

0,30

0,24

0,19

0,08

Для движения поршня 3 вверх

1,00

0,48

0,37

0,21

0,10

0,03

0,03

0,03

0,03

0,03

0,03

0,08
