ТМО ДЗ1 - Теплопередача через многослойную плоскую стенку

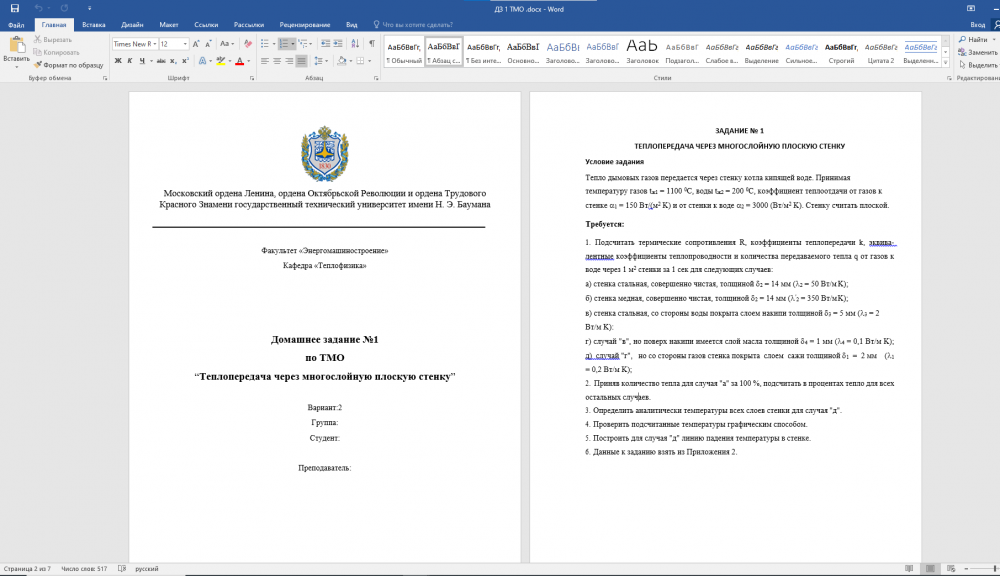

ДЗ 1 Домашнее задание №1 по ТМО “Теплопередача через многослойную плоскую стенку” Вариант:2 Группа: Студент: Преподаватель: Москва, 2020г ЗАДАНИЕ № 1 ТЕПЛОПЕРЕДАЧА ЧЕРЕЗ МНОГОСЛОЙНУЮ ПЛОСКУЮ СТЕНКУ Условие задания Тепло дымовых газов передается через стенку котла кипящей воде. Принимая температуру газов tж1 = 1100 0C, воды tж2 = 200 0C, коэффициент теплоотдачи от газов к стенке a1 = 150 Вт/(м2 K) и от стенки к воде a2 = 3000 (Вт/м2 K). Стенку считать плоской. Требуется: Подсчитать термические сопротивления R, коэффициенты теплопередачи k, эквива- лентные коэффициенты теплопроводности и количества передаваемого тепла q от газов к воде через 1 м2 стенки за 1 сек для следующих случаев: а) стенка стальная, совершенно чистая, толщиной d2 = 14 мм (l2 = 50 Вт/м K); б) стенка медная, совершенно чистая, толщиной d2 = 14 мм (l¢2 = 350 Вт/м K); в) стенка стальная, со стороны воды покрыта слоем накипи толщиной d3 = 5 мм (l3 = 2 Вт/м K): г) случай \"в\", но поверх накипи имеется слой масла толщиной d4 = 1 мм (l4 = 0,1 Вт/м K); д) случай \"г\", но со стороны газов стенка покрыта слоем сажи толщиной d1 = 2 мм (l1 = 0,2 Вт/м K); Приняв количество тепла для случая \"а\" за 100 %, подсчитать в процентах тепло для всех остальных случаев.

Определить аналитически температуры всех слоев стенки для случая \"д\". Проверить подсчитанные температуры графическим способом. Построить для случая \"д\" линию падения температуры в стенке. Данные к заданию взять из Приложения 2.    .
