Курсовая работа 133: Проектирование и исследование механизмов поперечно-строгального станка вариант Д

Проектирование и исследование механизмов поперечно-строгального станка

Реферат

В курсовом проекте выполнено проектирование поперечно-строгального станка.
В расчетно-пояснительной записке приведено:

• проектирование основного механизма поперечно-строгального станка, исследовано его движение;
• кинетостатический силовой расчет основного рычажного механизма;
• проектирование цилиндрической эвольвентой зубчатой передачи;
• проектирование двухрядного планетарного механизма;
• проектирование кулачкового механизма с поступательно движущимся толкателем.

Расчетно-пояснительная записка к курсовому проекту "Проектирование и исследование механизмов поперечно-строгального станка" содержит 45 страниц машинописного текста, 10 рисунков, 10 таблиц.

Содержание

• Техническое задание.................. 4
• 1. Проектирование основного механизма поперечно-строгального станка и определение закона движения его начального звена ................... 6

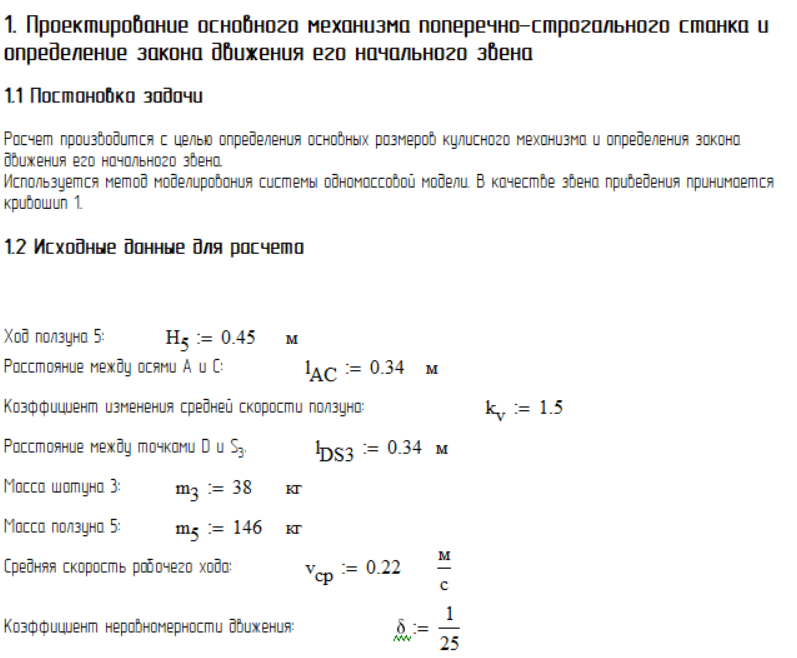

• 1.1 Постановка задачи ....................................................... 6
• 1.2 Исходные данные для расчета ............................................................................ 6
• 1.3 Определение длин звеньев механизма ......................................................... 7
• 1.4. Определение углов рабочего и вспомогательного ходов ................................... 7
• 1.5 Определение положений точек звеньев механизма .................................... 8
• 1.6 Определение аналогов скоростей .............................................................. 9
• 1.7 Построение диаграммы сил сопротивления ......................................... 10
• 1.8 Построение диаграммы приведенного момента .............................. 11
• 1.9 Построение диаграммы приведенных моментов инерции ......................... 12
• 1.10 Построение диаграммы суммарной работы и кинетических энергий, определение закона движения механизма .................. 13
• 1.11 Определение размеров маховика ......................... 16
• 1.12 Подбор электродвигателя ............................. 17
• 2. Силовой расчет механизма ....................................................... 23
• 2.1 Исходные данные ............................................................. 23
• 2.2 Построение плана скоростей механизма .............................................. 23
• 2.3 Построение плана ускорений механизма ............................................................ 24
• 2.4 Определение сил инерции, главных моментов сил инерции ................... 26
• 2.5 Определение реакций в кинематических парах ......................................... 26
• 2.6 Определение движущего момента ............................................. 28
• 3. Проектирование зубчатых механизмов .......................................... 29
• 3.1 Исходные данные для проектирования зубчатой передачи .................................. 29
• 3.2 Выбор коэффициентов смещения с учетом качественных показателей .............. 29
• 3.3 Геометрические параметры зубчатой передачи ..................................... 32
• 3.4 Построение профиля зуба колеса, изготовляемого реечным инструментом, построение зубчатой передачи .......... 35
• 3.4.1 Построение станочного зацепления ........................... 35
• 3.4.2 Построение проектируемой зубчатой передачи ............................... 36
• 3.5 Проектирование планетарного зубчатого редуктора ................................................. 37
• 3.5.1 Исходные данные для проектирования ................................. 37
• 3.5.2 Определение чисел зубьев редуктора ................................. 37
• 3.5.3 Графический метод исследования ......................................... 39
• 4. Проектирование кулачкового механизма .................................................... 40
• 4.1 Исходные данные для проектирования ......................................... 40
• 4.2 Построение кинематических диаграмм .............................................. 40
• 4.3 Определение основных размеров кулачкового механизма ............................................. 42
• 4.4 Построение диаграммы углов давления ............................................................. 42
• 4.5 Построение центрового и конструктивного профилей кулачка ................................................. 43
• Заключение ............................................................. 44
• Список использованной литературы ........................................................ 44
• Приложение ............................................................................ 45

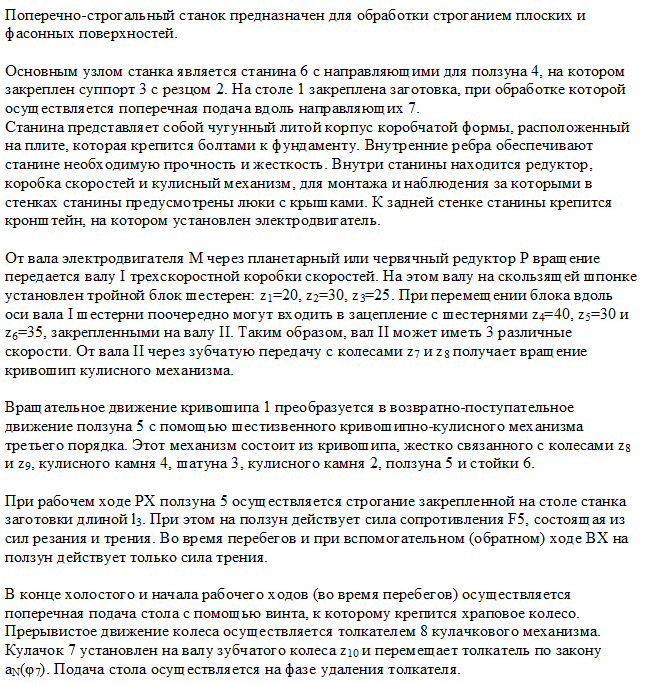

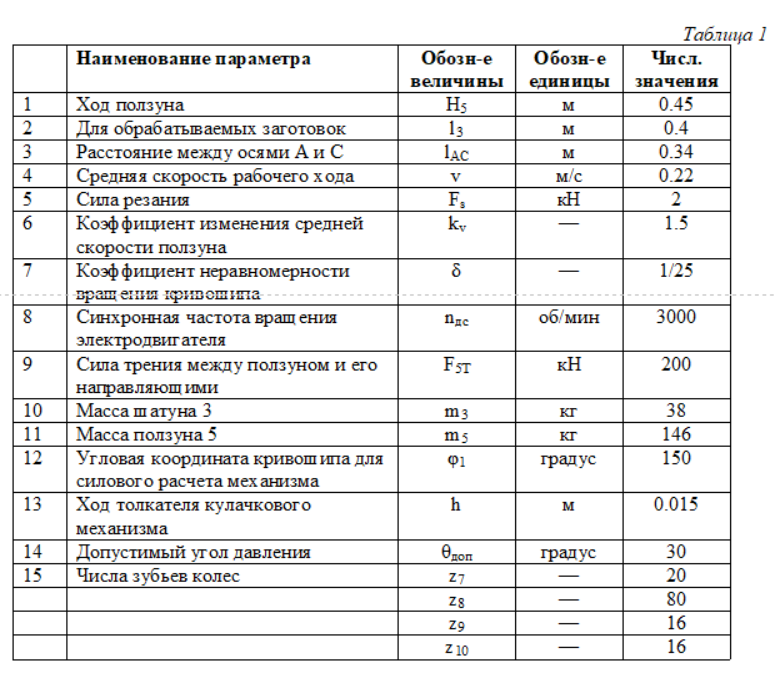

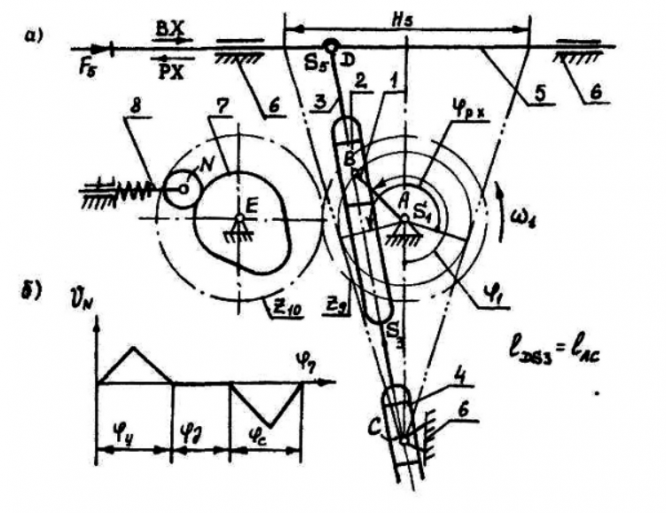

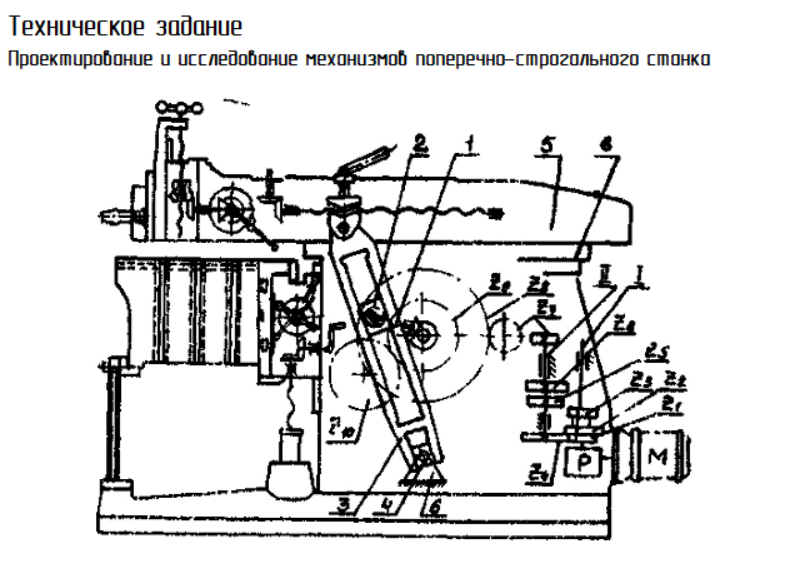

Техническое задание

РПЗ в Mathcad

Чертежи

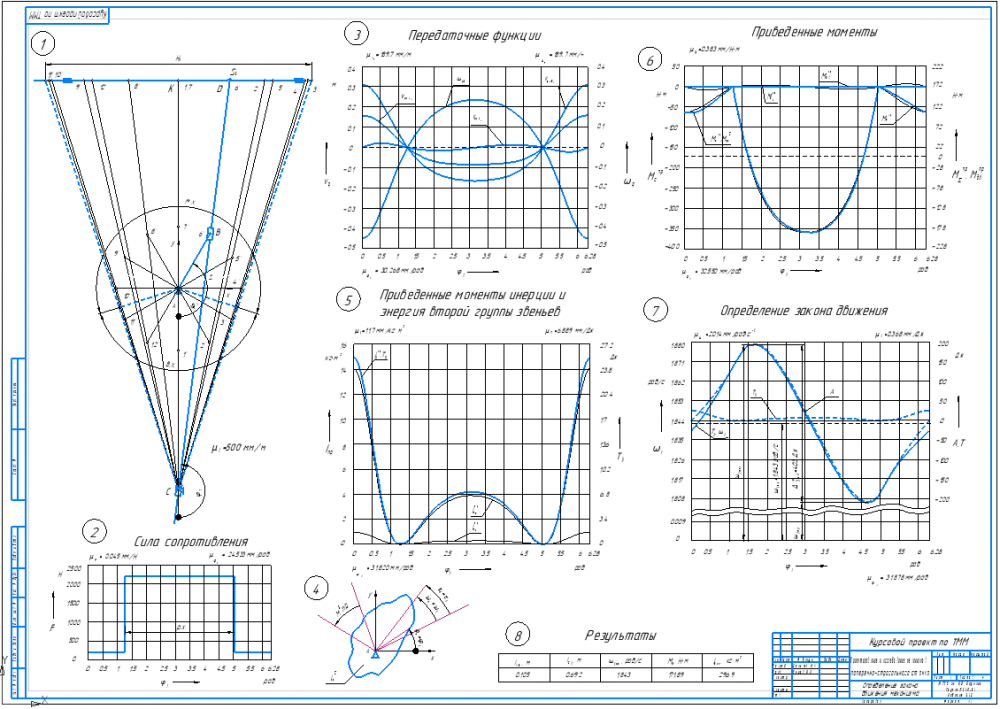

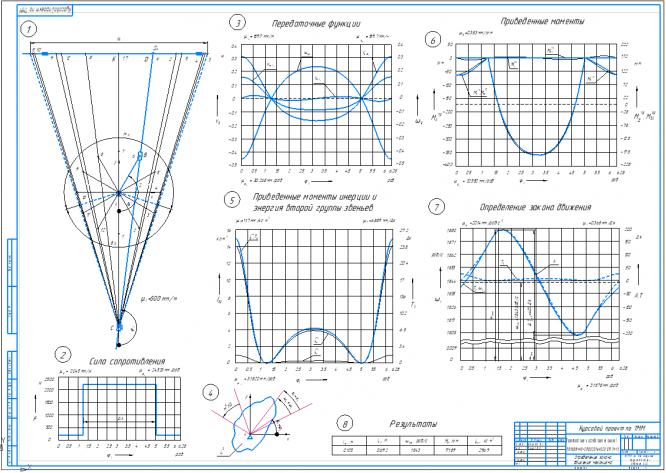

Лист 1 - Определение закона движения

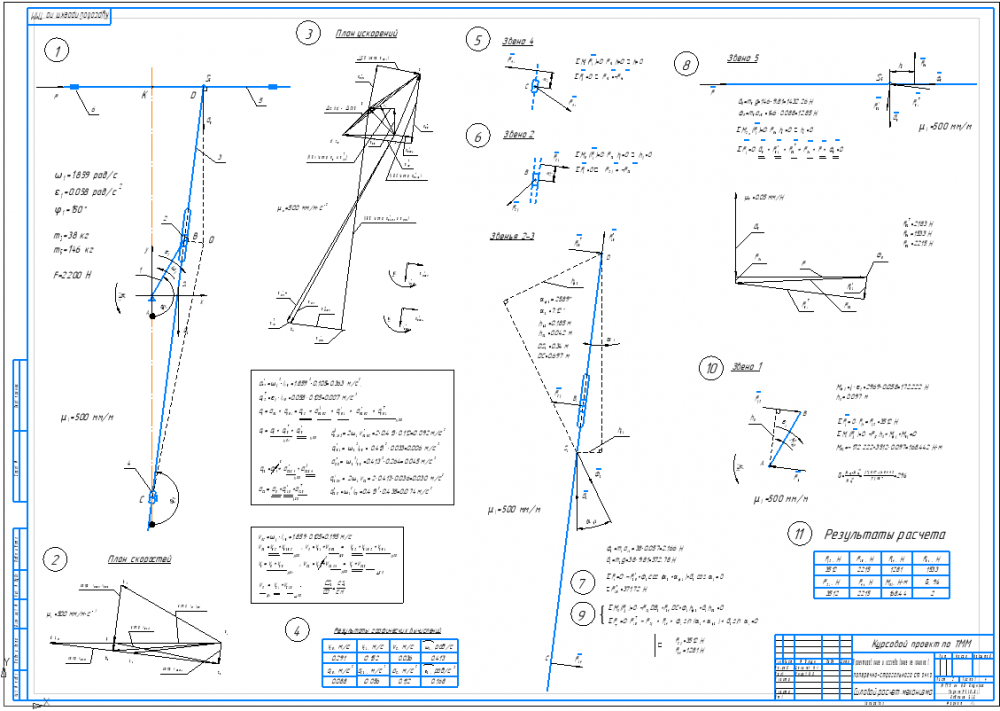

Лист 2 - Силовой расчет

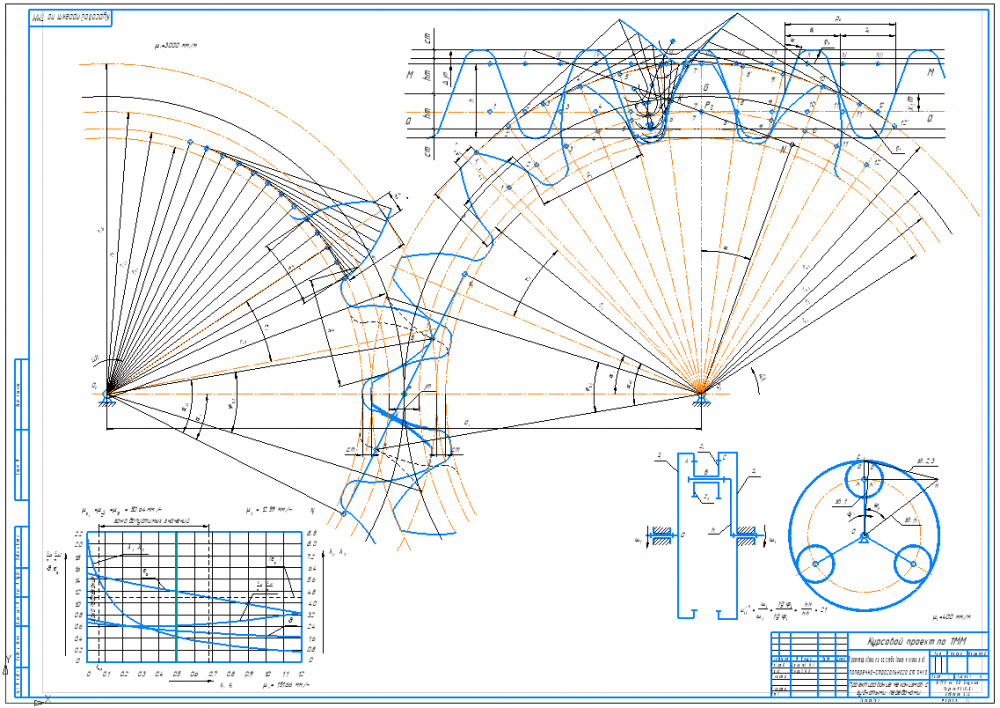

Лист 3 - Проектирование зубчатой передачи

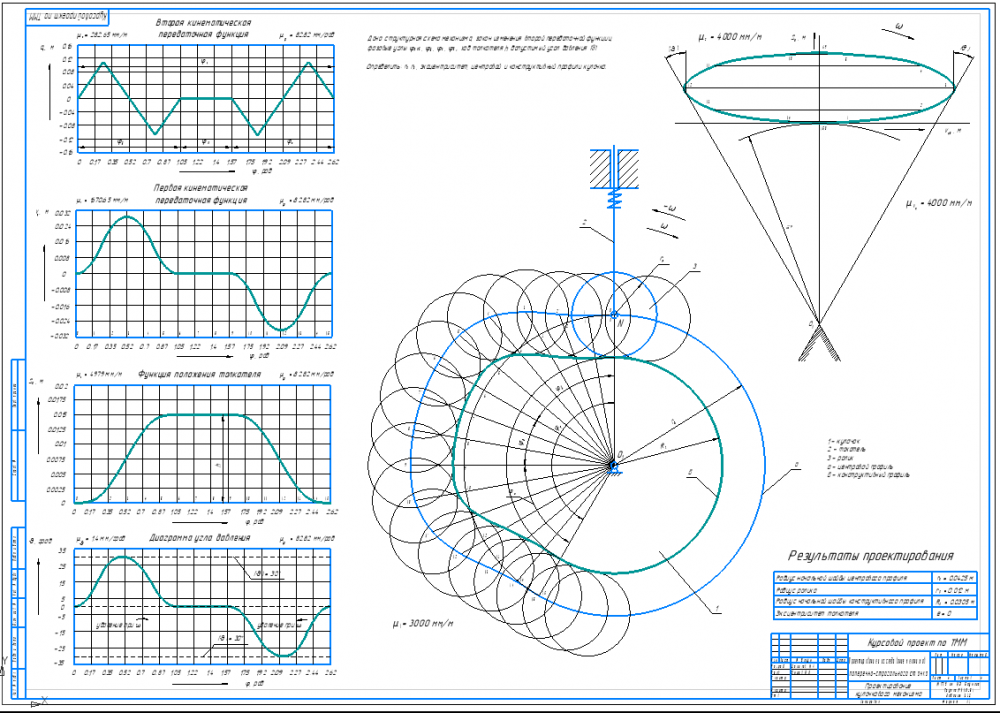

Лист 4 - Проектирование кулачкового механизма
