ДЗ: Выполнить расчет разветвленной нелинейной магнитной цепи согласно индивидуальному варианту

Выполнить расчет разветвленной нелинейной магнитной цепи согласно индивидуальному варианту.

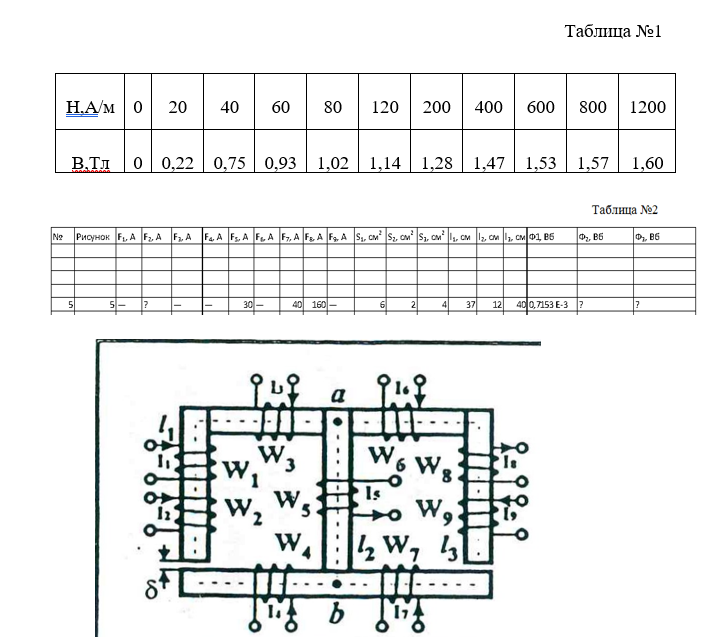

1. Упростить схему магнитной цепи со стальным магнитопроводом в соответствии с заданным условиями (таблица №2). Для нелинейной магнитной цепи построить кривую намагничивания (таблица №1), совмещенную с характеристикой относительной магнитной проницаемости стали (формат А4), рассчитать магнитные характеристики участков сердечника и воздушных зазоров, заполнить соответствующие таблицы. Построить вебер-амперные характеристики элементов магнитной цепи (формат А4)
2. Выполнить графический расчет режима нелинейной магнитной цепи методом двух узлов. Составить систему уравнений по законам Кирхгофа для эквивалентной резистивной схемы замещения нелинейной магнитной цепи. Рассчитать характеристики, заполнить таблицы и выполнить графические построения компонентов уравнений (формат А4. A3), составленных по законам Кирхгофа для магнитной цепи. Определить величины, обозначенные в табл. П1.1. знаком (?), магнитные потоки в стержнях, МДС обмоток, магнитное напряжение между двумя узлами и магнитные напряжения на участках цепи.
3. Составить эквивалентную схему замещения с нелинейными элементами, МДС и линейными сопротивлениями воздушных зазоров, заменив по принципу компенсации ветвь цепи с неизвестной МДС источником магнитного потока. Составить машинное описание магнитной цепи для ПМК по принципу формальной аналогии с электрической цепью (формуляр №1). Источники МДС заменяют источниками ЭДС, источник магнитного потока - источником тока. Рассчитать режим цепи на ЭВМ в ПМК теории цепей. Определить магнитные потоки в стержнях и напряжение между узлами магнитной цепи.
4. Составить эквивалентную схему замещения с нелинейными резистивными элементами МДС и линейными сопротивлениями воздушных зазоров. Определив в пп. 2,3 значения всех МДС составить описание магнитной цепи для анализа на ЭВМ (формуляр №2), рассчитать режим цепи на ЭВМ в ПМК теории цепей. Определить магнитные потоки в стержнях, напряжения между узлами и на участках магнитной цепи.
5. Считать магнитную цепь линеаризованной, определив в пп.2,3,4 значения магнитных потоков в стержнях и МДС. Рассчитать по кривой намагничивания статические сопротивления эквивалентных линейных элементов. Составить схему замещения с линеаризованными элементами и МДС. Подготовить описание линеаризованной цепи для ЭВМ (Формуляр №3). Рассчитать режим цепи на ЭВМ в ПМК теории цепей.
6. Сравнить значения магнитных потоков и напряжений на участках цепи рассчитанных различными методами (п. 2-5), определить погрешность расчета, сделать выводы.
7. Определить намагничивающие токи, если во всех обмотках равное количество витков
