Задача: Стальной вал постоянного по длине сечения нагружен внешними скручиваемыми моментами
Описание

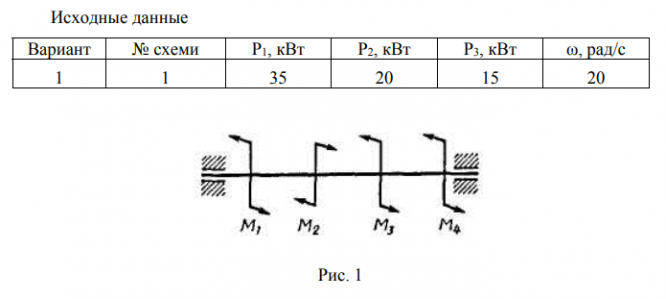

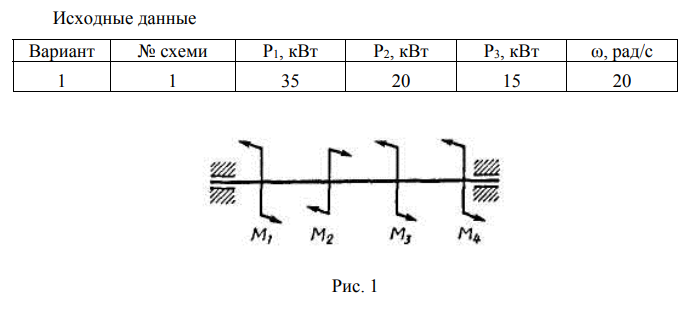

Стальной вал постоянного по длине сечения нагружен внешними скручиваемыми моментами М1, М2, М3, М4. Допустимое напряжение при кручении для материала вала [τ]=30 Н/мм2 ; модуль сдвига G=8 104 Н/мм2 ; длина каждого участка нагрузки l - 1 м.
Необходимо:
1) вычислить значения моментов М1, М2, М3, М4;
2) построить эпюру моментов кручения Мк ;
3) из условия прочности определить диаметры сплошного и кольцевого сечений вала (для кольцевого сечения принять соотношение c=d/D=0,7). 4) из условия жесткости определить диаметры сплошного и кольцевого сечений вала (c=d/D=0,7);
5) построить эпюры углов закручивания для валов с принятыми размерами сечений;
6) определить экономичность вала кольцевого сечения относительно сплошного
![]()
Необходимо:
1) вычислить значения моментов М1, М2, М3, М4;
2) построить эпюру моментов кручения Мк ;
3) из условия прочности определить диаметры сплошного и кольцевого сечений вала (для кольцевого сечения принять соотношение c=d/D=0,7). 4) из условия жесткости определить диаметры сплошного и кольцевого сечений вала (c=d/D=0,7);
5) построить эпюры углов закручивания для валов с принятыми размерами сечений;
6) определить экономичность вала кольцевого сечения относительно сплошного
Характеристики решённой задачи
Предмет
Просмотров
1
Качество
Идеальное компьютерное
Размер
147,82 Kb
Список файлов
Теормех 763_Решение вар. 1-5-7.pdf
