Задача: Определение реакций опор твердого тела, находящегося под действием произвольной пространственной системы сил
Описание

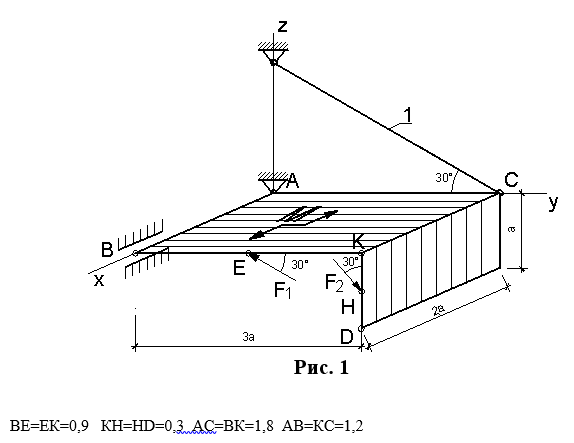

Дано: 2 однородные прямоугольные тонкие плиты жестко соединены (сварены) под прямым углом друг к другу и закреплены сферическим шарниром в точке А, цилиндрическим шарниром в точке В и невесомым стержнем 1, прикрепленным к плитам и неподвижной опоре шарнирами (рис.1). Вес большей плиты Р1=5 кН, вес меньшей Р2=3 кН. Размеры плит указаны на рисунке, а=0,6.
На плиты действует пара сил с моментом М=4 кНм, лежащая в плоскости большей плиты и 2 силы – F1 и F2. Сила F1 лежит в плоскости, параллельной плоскости xy; сила F2 – в плоскости, параллельной плоскости xz. Точки приложения сил указаны на рисунке.
F1=6 кН, F2=8 кН.
Определить реакции связей в точках А и В и реакцию стержня 1.
На плиты действует пара сил с моментом М=4 кНм, лежащая в плоскости большей плиты и 2 силы – F1 и F2. Сила F1 лежит в плоскости, параллельной плоскости xy; сила F2 – в плоскости, параллельной плоскости xz. Точки приложения сил указаны на рисунке.
F1=6 кН, F2=8 кН.
Определить реакции связей в точках А и В и реакцию стержня 1.
