Консольная балка AD весом P=4 кН лежит на двух опорах B и D причем опора B расположена па катках. На конце A к балке приложена вертикальная сосредоточенная сила F = 8 кН. На участке CD на балке находится равномерно распределенная нагрузка интенсивнос
Описание
Консольная балка AD весом P=4 кН лежит на двух опорах B и D причем опора B расположена па катках. На конце A к балке приложена вертикальная сосредоточенная сила F = 8 кН. На участке CD на балке находится равномерно распределенная нагрузка интенсивности q= 0,5 кН/м. На участке AB к балке приложена пара сил с моментом m = 6 кН∙м.

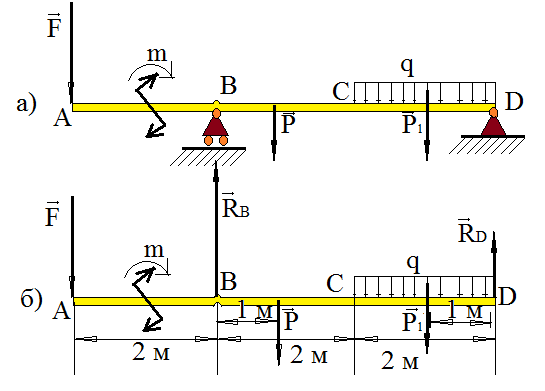

Определить опорные реакции в B и D. Размеры указаны на рисунке.
Дано: P=4 кН; F = 8 кН; q= 0,5 кН/м; m = 6 кН∙м; AB=BC=CD=2 м;
Найти: RB=? RD=?
