Провести расчет термодинамического цикла паросиловой установки, работающей по циклу Ренкина, с помощью h-s - диаграммы для водяного пара и таблиц термодинамических свойств воды и водяного пара на линии насыщения, если температура и давление пара перед турбиной равны соответственно t₁ = 300 °C и P₁ = 1,5 МПа, а давление пара в конденсаторе равно Р₂ = 0,1 МПа.

Определить:

1. Значения функций состояния в характерных точках цикла Р, v, t, x, u, h, s.

2. Удельную работу цикла и термический КПД цикла .

3. Удельный расход пара d и удельный расход теплоты q.

4. Расход пара и расход теплоты при заданной мощности паросиловой установки .

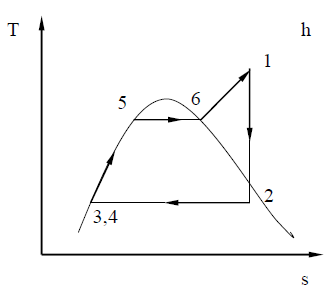

Изобразить цикл в координатах Р-v, T-s, h-s.

Начертить схему паросиловой установки.

Как изменится термический КПД цикла Ренкина, а также удельные и полные расходы пара и теплоты, если ввести промежуточный перегрев пара, при котором вначале пар адиабатически расширяется в турбине высокого давления от давления P₁ = 1,5 МПа до давления Р₁' = 0,4 МПа, а затем при давлении Р₁' он вновь перегревается до температуры t₁'' = 350 °С и расширяется в турбине низкого давления до Р₂ == 0,1 МПа.
