Для стального вала, к которому приложены две сосредоточенные пары сил, требуется из условия прочности определить размеры сечений и округлить их по ГОСТ 6636-69.

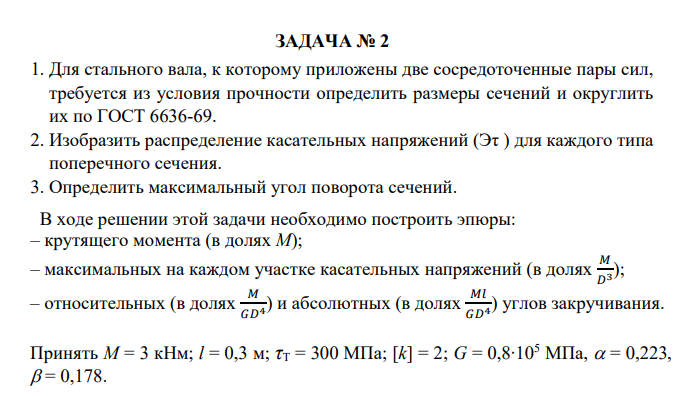

1. Для стального вала, к которому приложены две сосредоточенные пары сил, требуется из условия прочности определить размеры сечений и округлить их по ГОСТ 6636-69. 2. Изобразить распределение касательных напряжений (Эτ ) для каждого типа поперечного сечения. 3. Определить максимальный угол поворота сечений. В ходе решении этой задачи необходимо построить эпюры: – крутящего момента (в долях M); – максимальных на каждом участке касательных напряжений (в долях 𝑀𝑀 𝐷𝐷3); – относительных (в долях 𝑀𝑀 𝐺𝐺𝐷𝐷4) и абсолютных (в долях 𝑀𝑀𝑀𝑀 𝐺𝐺𝐷𝐷4) углов закручивания. Принять M = 3 кНм; l = 0,3 м; τТ = 300 МПа; [k] = 2; G = 0,8∙105 МПа, α = 0,223, β = 0,178.
