ДЗ 2.1: Расчет пространственных рам вариант 20

Задача 2.1. Расчет пространственных рам

• 1. Для заданной рамы построить эпюры внутренних силовых факторов.
• 2. По изгибающим и крутящему моментам определить размеры поперечных сечений по III теории прочности:

а) для участка CD рационально ориентировать по максимальному изгибающему моменту (M_z или M_y) тонкостенное сечение заданной формы (сечение A); определить размер сечения, отмеченный знаком "?" в таблице вариантов с последующим округлением. Для определения расчетных точек построить нейтральную линию и эпюры нормальных напряжений от косого изгиба и касательных напряжений от кручения;
б) для остальных участков рассчитать тонкостенное кольцевое сечение (сечение B) при заданном ориентировочном отношении d/δ с последующим округлением толщины стенки с точностью до 0,5 мм и определением d, соответствующего условиям прочности.

• 3. Для подобранных размеров поперечного сечения участка CD произвести расчет σ_экв в предполагаемых опасных точках расчетного сечения с учетом всех внутренних силовых факторов.
• 4. Определить линейное перемещение точки Е в направлении, перпендикулярном плоскости CDE.

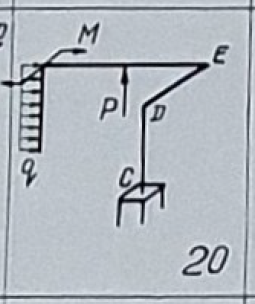

• На схемах короткие участки имеют длину l, длинные - 2l.

Механические характеристики материалаТипы сечений
