ДЗ 2: Растяжение — сжатие, Кручение вариант 26
-30%
Описание
Нужна только одна задача из всех? - Нажимай на ссылку
 |  |  |
Образец ![]()
Показать/скрыть дополнительное описание

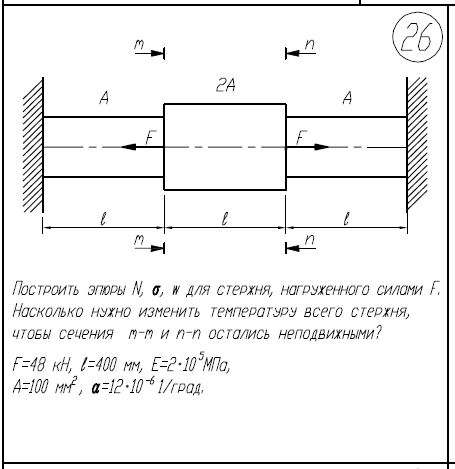

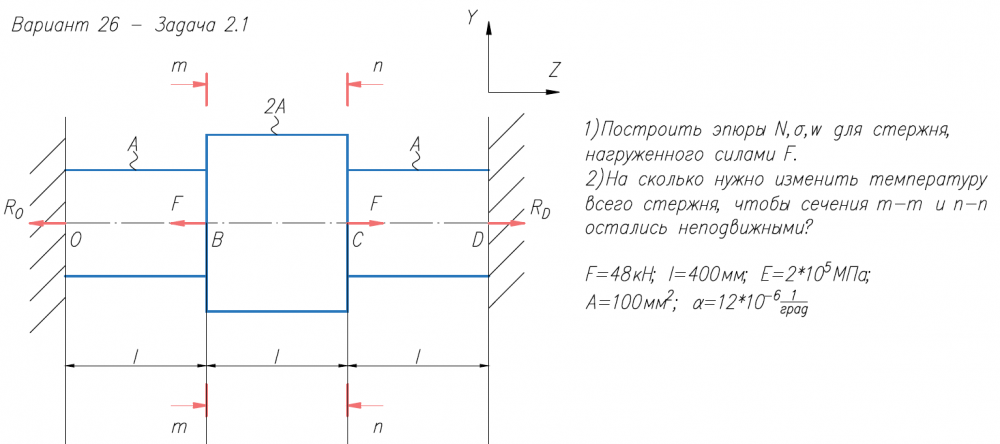

1)Построить эпюры N,σ,w для стержня, нагруженного силами F. 2)На сколько нужно изменить температуру всего стержня, чтобы сечения m-m и n-n остались неподвижными? F=48кН; l=400мм; E=2*105/МПа; A=100мм2/; α=12*10-6/1/град 1)Определить силу F, при которой в системе возникнут первые пластические деформации. 2)Построить эпюры N,σ,w для стержня и трубки при этом значении силы F. l=250мм; A=300мм2/; E/ст=2*105/МПа; E/м=1*105/МПа; σ/тст=300МПа; σ/тм=150МПа Построить в общем виде эпюры М/к, τ/max, φ. Определить длину Х, при которой сечение А-А повернется не более чем на 6,2*10-3/рад. Исходные данные для расчета: Материал: медь, d=10мм; τ/Т=50МПа; M=40Нм; l=0,1м;G=4,24*104/МПа.
Вычислить коэффициент запаса по текучести n/Т. .
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Теги
Просмотров
37
Качество
Идеальное компьютерное
Размер
770,2 Kb
Список файлов
Вариант 26 - Задача 2.1.pdf
Вариант 26 - Задача 2.2.pdf
Вариант 26 - Задача 3.pdf
Вариант 26 - Растяжение-сжатие, Кручение.pdf
