ДЗ 2: Растяжение — сжатие, Кручение вариант 25

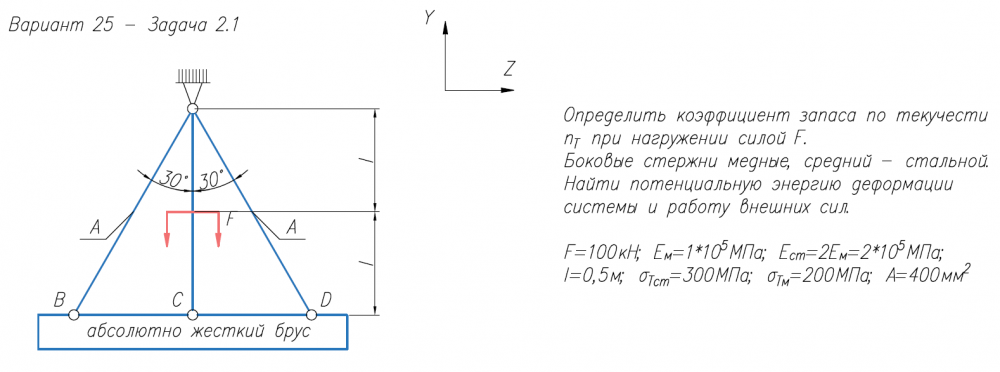

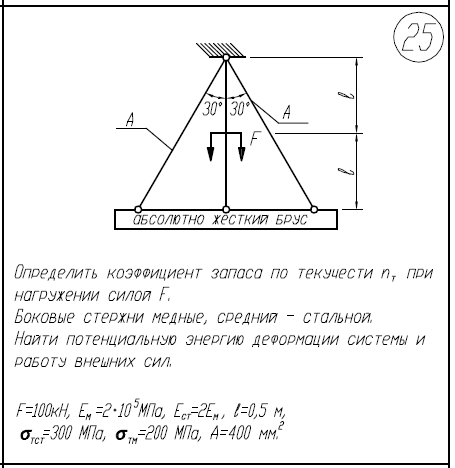

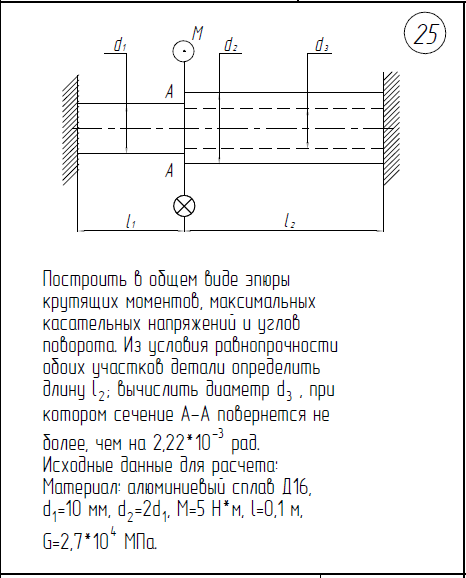

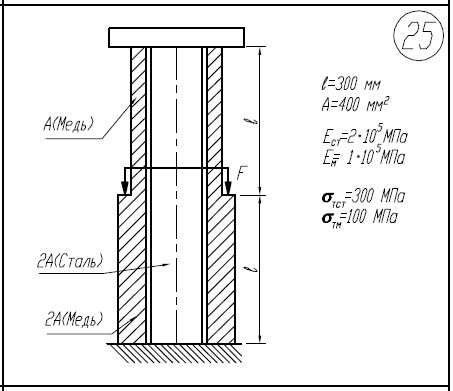

Определить коэффициент запаса по текучести n/Т при нагружении силой F. Боковые стержни медные, средний - стальной. Найти потенциальную энергию деформации системы и работу внешних сил. F=100кН; E/м=1*105/МПа; E/ст=2E/м=2*105/МПа; l=0,5м; σ/Тст=300МПа; σ/Тм=200МПа; А=400мм2/ 1)Определить силу F, при которой в системе возникнут первые пластические деформации. 2)Построить эпюры N,σ,w для стержня и трубки при этом значении силы F. l=300мм; A=400мм2/; E/ст=2*105/МПа; E/м=1*105/МПа; σ/тст=300МПа; σ/тм=100МПа  Построить в общем виде эпюры М/к, τ/max, φ. Из условия равнопрочности обоих участков детали определить длину l/2; вычислить диаметр d/3, при котором сечение А-А повернется не более чем на 2,22*10-3/рад.

Исходные данные для расчета: Материал: алюминиевый сплав Д16, d/1=10мм; d/2=2d/1=20мм; M=5Нм; l/1=0,1м; G=2,7*104/МПа.
