Курсовой проект

“С И С Т Е М Ы А В Т О М А Т И Ч Е С К О Г О

У П Р А В Л Е Н И Я О Б О Р У Д О В А Н И Я”

ТЕМА ПРОЕКТА:

Система автоматизированного управления установки обработки кромки стеклоизделий

К6.209.00.00.000.ПЗ

2003 г

Введение

В процессе производства стеклоизделий, в том числе и художественных, одно из наиболее важных мест занимает обработка острых краев стекла – обработка кромки. Причем бывает необходимо не просто выполнить скругление острых краев, но и снять фаску с одной или двух сторон стекла – выполнить фацет. Данный вид обработки получил широкое распространение из-за своей декоративной ценности, так как изделия с фацетом получаются более красивыми и радуют глаз современного потребителя.

Обработка кромки и получение фацета осуществляется путем шлифования торцевой поверхности стекла одним или несколькими шлифовальными кругами, а также, при необходимости последующей обработкой кромки и фацета полировальными кругами. При этом необходимо иметь возможность регулировки толщины обрабатываемого стекла, а также ширины фацета. В данном проекте была разработана САУ на автоматическую установку для обработки кромки и получения фацета на стекле и зеркалах. В качестве прототипа была взята установка обработки кромки TB66 итальянской фирмы ZBavelloni.

В настоящее время все большее число производств переходит на использование автоматизированного и автоматического оборудования. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно – электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ.

Задачи проекта состоят в:

• распределении функций машины между различными компонентами и обоснование этих функций;
• постановке четких технических заданий перед разработчиками отдельных компонентов;
• выполнении технической документации на электронные компоненты.

В итоге для упрощения работы оператора и повышения производительности предложен вариант полностью автоматизированной установки.

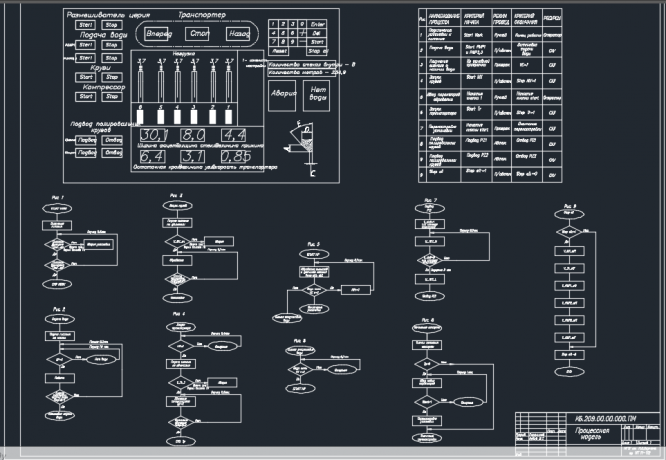

Курсовой проект выполнен на четырех листах формата А3 и расчетно-пояснительной записки. На первом листе приведены алгоритмы автоматизированных процессов. На втором третьем и четвертом листах – комплексно- принципиальная схема установки: механика, пневмосистема, гидравлическая система, энергообеспечение, системы автоматизированного обеспечения. В расчетно-пояснительной записке приведены необходимые пояснения и расчеты, отражены принципы построения САУ установки, даны описания листов проекта.

1. Общие требования к алгоритму управления.

• Функции системы.

Установка должна работать в непрерывном цикле. Система управления должна реализовывать основные целевые, сервисные функции и функции коррекции цели.

• Основные целевые функции:

• Реализация процесса подачи стекла в зону обработки
• Реализация процесса шлифования и полирования кромки и фацета стекла
  • Сервисные функции:
• Индикация основных целевых процессов
• Сигнализация об аварийных ситуациях в процессе
  • Функции коррекции цели:
• Изменение параметров обработки (толщина стекла, ширина фацета и т.д.)
• Изменение вида обработки (шлифование, шлифование и полирование, кромка и фацет, кромка)
