Курсовая работа: САУ установкой для нанесения твердосмазочных, коррозионностойких и декоративных покрытий импульсно-динамическим методом

Содержание

Стр.

1. Введение…………………………………………………………….………4

2. Описание процессной модели……………………………………….…….5

2.1 Деление технологии на процессы………………………………..……8

2.2 Выбор сервисных процессов……………………………………….….9

2.3 Выбор процессов коррекции цели………………………………….…9

3. Комплексная принципиальная схема……………………………………..10

4. Техническое задание на элементы и узлы машины……………………...11

5. Пульт управления (принципиальная схема)...……………………………13

Список используемой литературы……………..………………………….15

Дополнительная документация…………………………………………….16

Введение.

В настоящее время все больше производств переходят на автоматизированное оборудование. Без компьютера уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение.

Целью проекта является разработка системы автоматического управления установкой для нанесения твердосмазочных, коррозионностойких и декоративных покрытий импульсно-динамическим методом. Это необходимо для упрощения процесса настройки режимов и наибольшей защищенности оператора, т.к. работа такой установки опасна из-за сильных вибраций рабочих тел.

Эта работа включает также комплексную и принципиальную схемы установки с подробным их описанием.

Проведенное конструирование позволило создать полуавтоматическую систему управления с пультовой настройкой. Такая система позволяет освободить человека от ряда операций , т.к. почти все процессы в такой системе саморерегулируемы.

Описание процессной модели.

Сущность импульсно-динамического метода состоит в использовании механической энергии, создаваемой за счет высоких контактных напряжений, для преодоления энергетического барьера, необходимого для соединения материалов покрытия и основы. Эта механическая энергия появляется в связи с наличием механических колебаний. Основной закон таких колебаний представляется в виде:

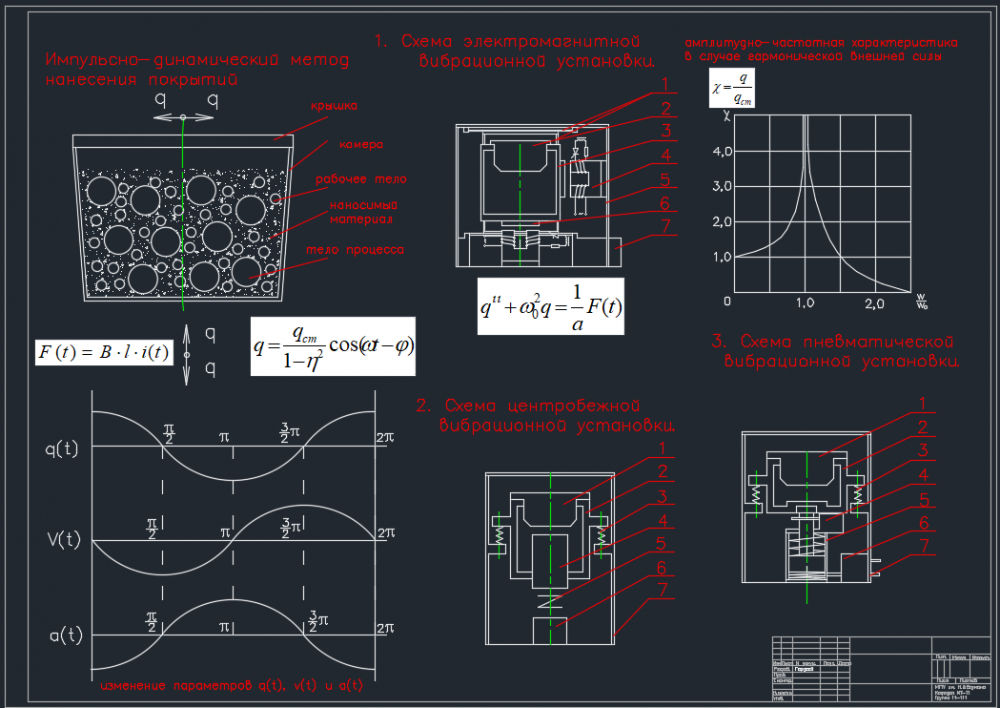

Процесс происходит в специальных камерах, одна из которых изображена на в разрезе на первом листе. На этом рисунке показаны обрабатываемые детали, то есть тела, на которых в завершении процесса должен быть нанесен слой необходимого материала необходимой толщины рабочими телами, которые играют роль инструментов, то есть своим соударением с обрабатываемыми деталями они обеспечивают нанесения материала, являются сами обрабатываемые детали. Наносимый материал , как правило находится в порошковом состоянии. Этот порошок, попадая между частицами загрузки, деформируется и измельчается, формируя покрытие на деталях, рабочих телах, стенках камеры и крышке .

Также на этом листе представлены конструкции вибрационных установок с разными приводами, что позволило в свою очередь выбрать оптимальный вариант для проектирования системы управления.
