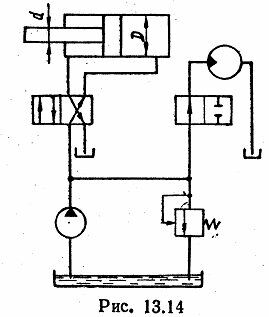

В объемном гидроприводе (рис. 13.14) гидроцилиндра (D=125 мм, d=63 мм) и гидромотор с рабочим объемом V_о=20 см³ соединены параллельно. Потери давления в напорной гидролинии гидроцилиндра Δp₁=0,23 МПа, в напорной и сливной линиях гидромотора – Δp₂=0,3 МПа, утечки масла в гидроаппаратуре q=5 см³/с. Определить КПД гидропривода и момент на валу гидромотора, если постоянная подача насоса Q_н=42 л/мин, а его КПД η_н=0,83. Усилие на штоке гидроцилиндра при движении поршня вправо со скоростью υ_п=5 см/с равно R=50 кН. Полные и объемные КПД гидроцилиндра равны η_ц=0,95, η_оц=1, и гидромотора соответственно η_м=0,9, η_ом=0,98.
